BIOS & Overclocking

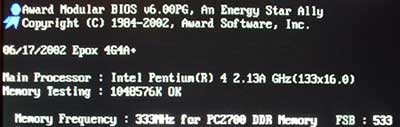

Depuis maintenant quelques années, Epox essaye de se distinguer par la qualité de fabrication de ses produits ainsi que par les options annexes qu'ils comportent. Les cartes Epox ont souvent de trés bonnes réponses à l'overclocking et les parametres de configuration/réglages/tweaking sont généralement nombreux. Voyons tout de suite l'ecran de démarrage du BIOS :

Comme on le voit, le bios indique le FSB, la frequence finale, la vitesse de la mémoire ainsi que la norme à laquelle elle repond (PC2700 ou DDR333 dans notre cas). Epox a inclu dans son bios un systeme de monitoring interessant. En effet, le bas de la fenetre de boot contient un petit tableau récapitulant toute les tensions ainsi que les vitesses de rotation des ventilateurs utilisés dans le systéme. Les valeurs au dela des quotas apparaisent en rouge, ce qui permet de detecter les problemes dés le boot. Voyons ca :

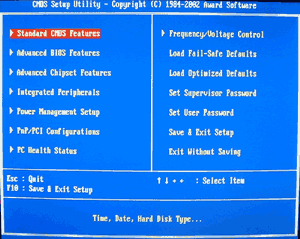

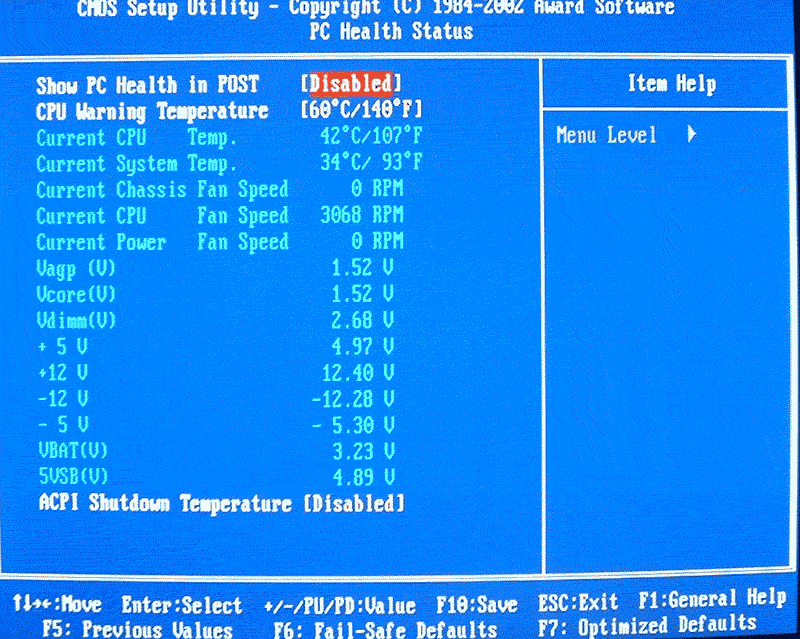

Les temperatures sont aussi au programme. Passons maintenant à l'interieur du BIOS :

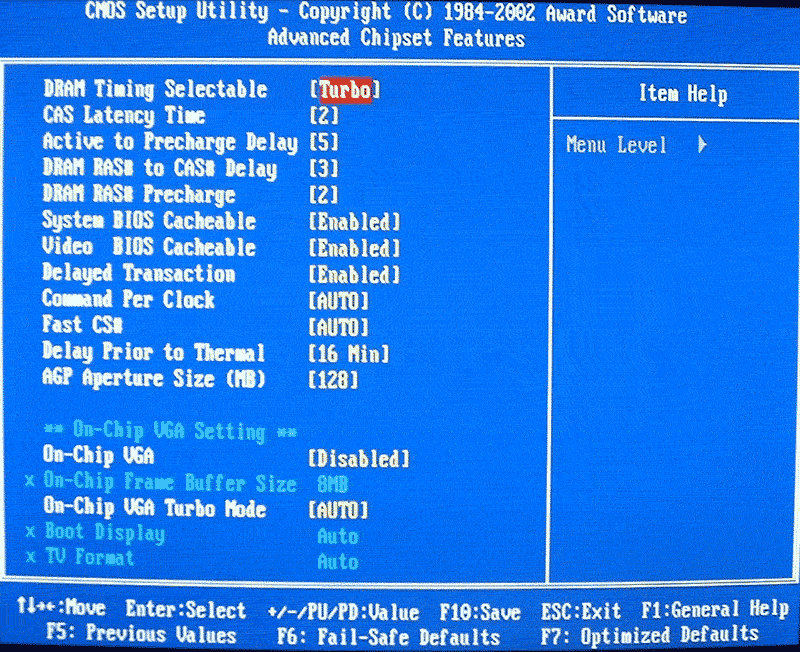

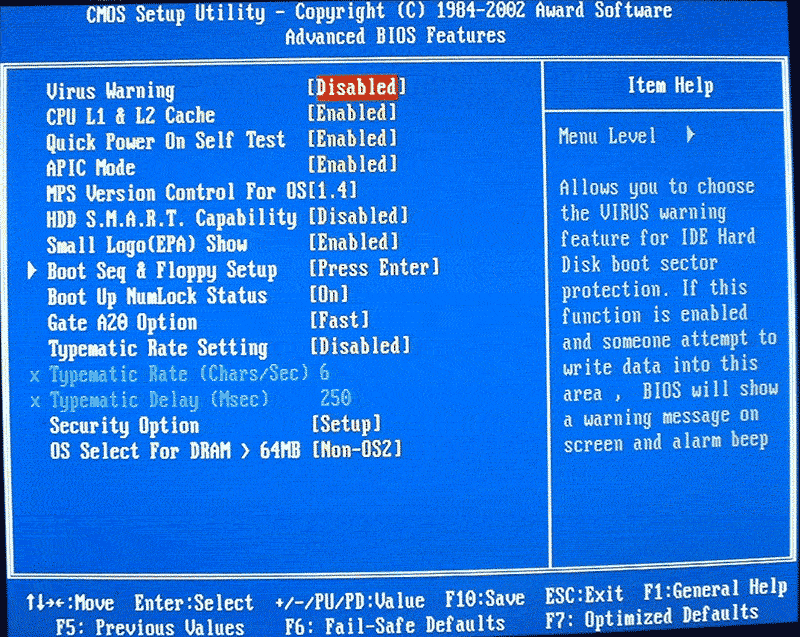

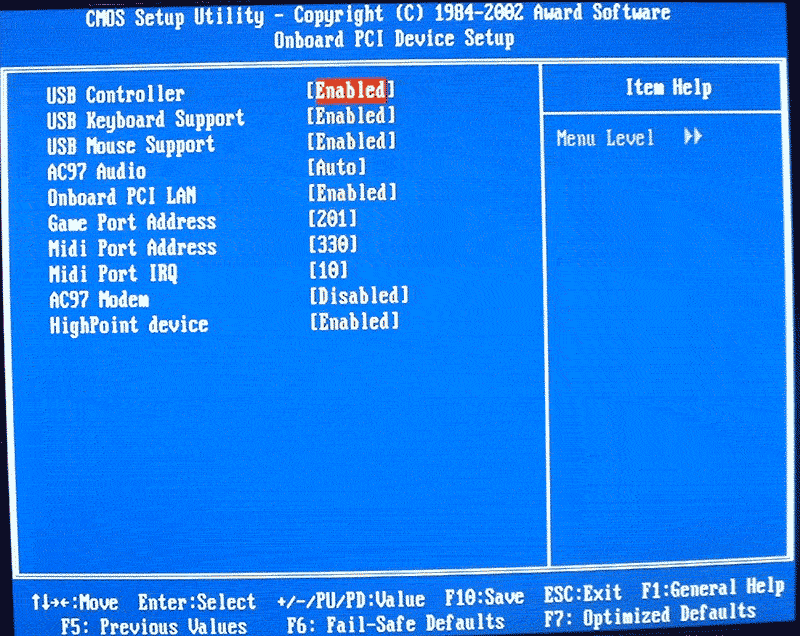

et voyons les sous-menus :

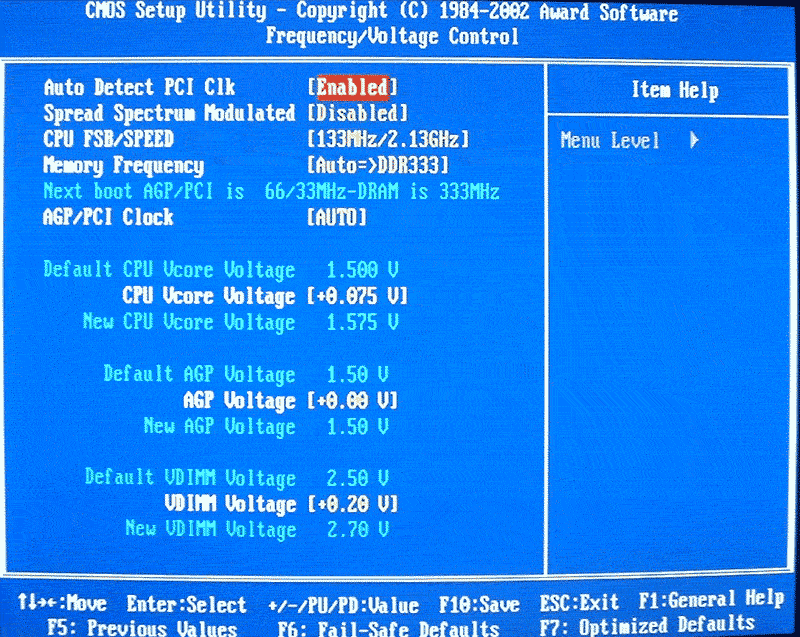

Les fonctions "générales" du BIOS permettent un controle trés complet sur la machine et les differents périphériques et controleurs intégrés. Concernant les options d'overclocking, disponibles dans les menu Frequency / Voltage setup, Epox a fait ici du beau travail. Les options disponibles sont :

• Auto Detect PCI Clk : Enabled/Disabled
• Spread Spectrum Modulated : Enabled/Disabled
• CPU FSB/SPEED : Ajustable de 100 à 200 Mhz par pas de 1 Mhz
• Memory Frequency : DDR200 / DDR266 / DDR333 correspondant aux coefficient 4:3 / 4:4 / 4:5 lorsque le jumper est positionné sur DDR333 sur la carte mère et 3:3 / 3:4 / 3:5 lorsqu'il est positionné sur 100 Mhz.
• AGP/PCI Clock : Choix entre "Auto", "AGP66 Mhz - PCI33 Mhz" et un interessant "AGP-FSB*2/4 - PCI-FSB/4"
• CPU Vcore Voltage : Ajustable de -0.100 V à +0.250V par pas de 0.025V
• AGP Voltage : Ajustable de +1.50V à +1.70V par pas de 0.10V
• VDIMM Voltage : Ajustable de +2.50V à +2.90V (+3.20V selon le BIOS) par pas de 0.1V

A noter que le bios fournis beaucoup d'informations, sur les tensions avant réglages et aprés modifications (voir capture).

Epox propose donc de trés interessantes options dans ses BIOS qui ferront le bonheur des overclockers. Voyons maintenant si les résultats sont à la hauteur :

• Overclocking :

Nous avons utilisé pour les tests d'overclocking un antique Pentium 4 2Ghz gravé en 0.18 µm qui s'overclocke peu et un Pentium 4 1.6 ghz Northwood plutot que notre 2.4 Ghz de tests. En effet, le P4 1.6 Ghz est plus à meme de monter plus haut en fréquence que le 2.4 Ghz, fonctionnant déja sur un bus 533 QDR de base

• Pentium IV 2 Ghz - 0.18 µm

La 4G4A+ obtient un résultat moyen avec le Willamette, en ce stabilisant a 108 Mhz maximum de FSB. Le CPU fonctionne alors à 2160 Mhz

• Pentium IV 1.6A Ghz - 0.13 µm

Avec notre Northwood de test, la 4G4A+ s'est trés bien comportée nous permettant d'atteindre 155 Mhz soit plus de 2480 Mhz. Le point etrange est que la carte boote jusqu'a un impressionnant 2.88 Ghz (FSB 180 Mhz) mais plante au moment du passage à l'OS. Peut etre un probleme de voltage que nous n'avons pas pris le temps d'eclaircir (il fallait bien que ce test sorte un jour en version complete :)
