Gigabyte GA-8INXP (E7205 - DPS - Full Options)
By Samuel D. - 16/12/2002
Sommaire:

Présentation et Caractéristiques





Au premier coup d'oeil, l'emballage de la Gibabyte GA-8INXP impressionne. En effet, nous seulement celui-ci est plus sensiblement haut que toutes les autres cartes du marché, mais à la prise en main, la boite est beaucoup plus lourde. Voyons cette boite de plus prés :





Cette boite imposante s'ouvre à la manière d'un livre pour expliquer les différentes technologies inclusent dans la carte. Une idée interessante qui permet d'en savoir un peu plus sur la carte, voir de la comparer avec d'autres avant l'achat :

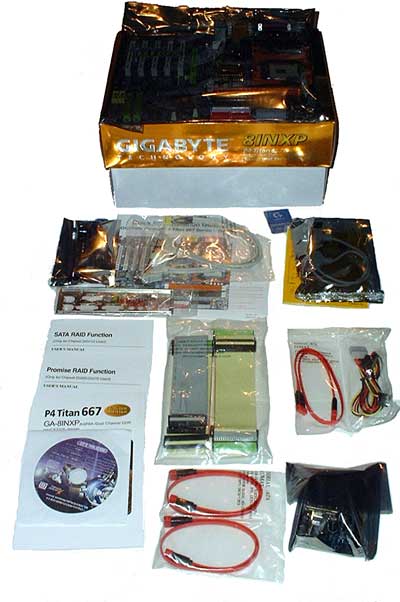

Une idée interessante. Déballons maintenant la carte pour voir son contenu. Au vu du poids de la boite, on doit probablement trouver beaucoup d'accessoires. La version que nous testons est la version la plus complète. Voyons ca :





Comme on le voit, le nombre d'accessoires est impresionnant. On comprends mieux maintenant le poids de la boite. Detaillons ici l'intégralité des accessoires et cables inclus :

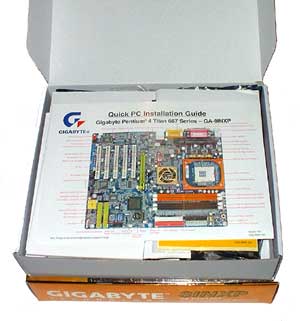

  • Un guide montage rapide (voir ci-contre)
  • Un mode d'emploi
  • Un guide sur le controleur Promise RAID
  • Un guide sur le controleur SATA RAID
  • Un CD de drivers
  • Trois nappes IDE ATA133 80 connecteurs
  • Une nappe 34 pins pour lecteur de disquette
  • Trois cables SerialATA 150
  • Un adaptateur d'alimentation Molex -> SATA
  • Un connecteur ATX
  • La carte enfichable DPS (voir page 5) et son support
  • Un connecteur fond-de-panier pour 4 ports USB 2.0
  • Un connecteur fond-de-panier audio (S/PDIF optique / coaxial)

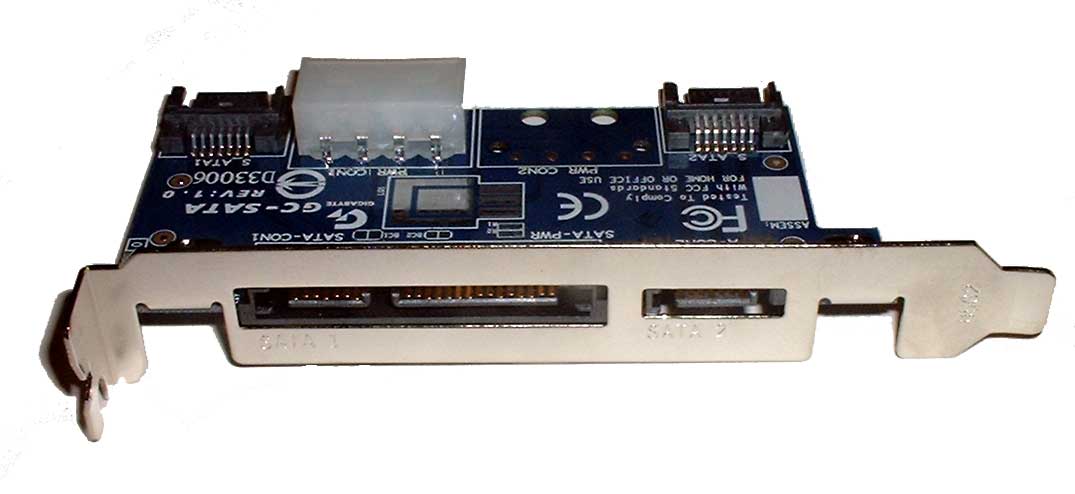

  • Un connecteur fond-de-panier pour SerialATA Externe (sic!)

Comme on peut le constater, Gigabyte n'a pas lésiné sur les cables et autres connecteurs externes. Vu l'orientation clairement haut de gamme de la carte, on s'attendait à un niveau d'équipement en rapport, mais il faut avouer que Gigabyte nous a agréablement surpris. Voyons maintenant les différentes caractéristiques "papier" de la GA-8INXP



Caractéristiques de la carte

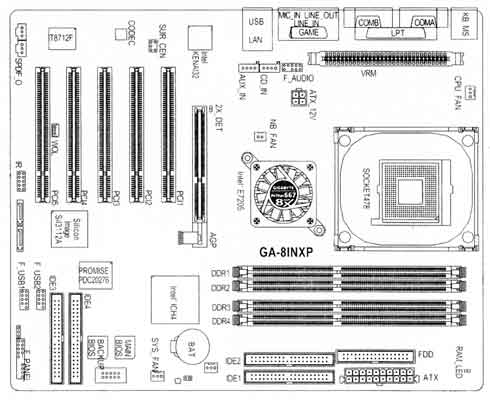

Commencons par voir un schéma du layout de la carte et ses différents connecteurs :



Gigabyte GA-8INXP Schematic Layout



Voyons un peu les caractéristiques de la cartes selon Gigabyte :



CPU
Socket 478 for Intel Pentium 4 / Celeron up to 3.06GHz+
On-die 512KB/256KB L2 Cache with full speed
Intel Hyper-Threading Technology ready
Form Factor
- ATX
- 30.5cm x 24.4cm
Chipset

North Bridge: Intel® E7205 Memory Controller Hub
South Bridge: Intel® 82801DB ICH4

Memory

Dual channel memory architecture
4 x 184-pin DIMM Sockets support max. 4GB PC2100/PC1600 ECC/non-ECC DDR SDRAM memory
Technology supported : 64/128/256/512 Mbits per chip


SYSTEM BIOS :
- GIGABYTE patented DualBIOS
- 2 x 4M bit flash ROM
Expansion Slot:
1 x AGP Pro/8X (1.5V only)
5 x PCI (PCI 2.2 Compliant)
1 x Dual Power System slot
Extra-Controllers (Optionals) :

Serial ATA controller : Silicon Image Sil3112A chip
RAID controller : Promise 20276 RAID controller chip
Audio controller : Realtek ALC650E Audio AC'97 CODEC
LAN controller : Intel® 82540EM Gigabit Ethernet controller



I/O Interface :

- 1 x FDD
- 2 x Serial ATA
- 2 x UDMA ATA 133/100/66 Bus Master IDE
- 2 x UDMA ATA 100/66 Bus Master IDE
- 2 x USB 2.0 (4 ports by cable with rear USB bracket)
- S/P DIF input/output (with rear bracket)
- 3 x cooling fan pin headers
- CD/AUX in

Back Panel I/O Ports
- 2 x USB 2.0 ports
- 1 x RJ45 LAN port
- 1 x LPT
- 2 x COM ports
- Audio (1 x Line-in / 1 x Line-out / 1 x MIC) connector
- PS/2 Keyboard/Mouse connector
- 1 x Game/Midi port



Special Features :

- GIGABYTE patented DualBIOS™
- IDE #1-#4, SCSI, LS120, ZIP, CD-ROM and USB bootable.
- Suspend to RAM (STR)
- Supports USB KB / MS wake up from S3
- System health status auto-detect and report by BIOS
- H/W detect and report power-in voltage, CPU voltage, and Fan speed.
- GIGABYTE Windows Utility Manager





Suite ( Présentation du chipset [7205] )
