Etude approfondie du Layout

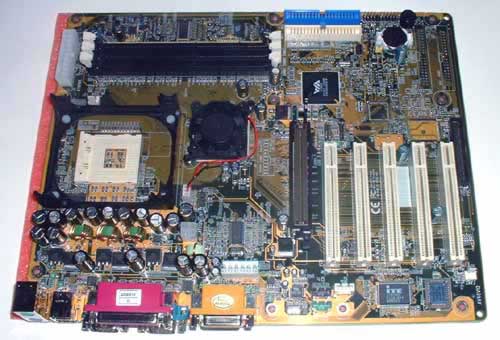

La layout représente la disposition des élémentes sur le PCB ( Printed Circuit Board - Circuit imprimé ) de la carte mere. Afin de se faire directement une idée de l'emplacement des différents éléments, voici une photo détaillée de la Shuttle AV40 :
Concernant les elements et leurs dispositions, voici plusieurs remarques en vrac :
- Le connecteur ATX aurait pu être excentré par rapport aux connecteurs mémoires. Lorsque le carte est montée, il n'est pas évident de rajouter une barrette de mémoire sans débrancher le connecteur ATX
- Le connecteur pour lecteur de disquette est on ne peut plus mal placé. il peut même gêner la mise en place d'une carte d'extension dans le 5eme slot PCI
- le systeme de maintien de la carte AGP est EXTREMEMENT mal concu. En effet, nous avons dû purement et simplement le retirer pour pouvoir utiliser certaines cartes graphiques : Xentor 32, GeForce² Cannopus ou ATI All in Wonder. La GeForce3 Leadtek ou la GeForce² Ultra d'Hercules passent sans probleme...
- Le ventilateur du chipset est efficace, le temperature du chipset ne depassant jamais 36°C
- Le BIOS est sur un support et non soudé sur la carte ! cela peut etre extremement utile dans le cas d'un mauvais flash de l'EEPROM.
- un micro haut-parleur est inclus sur la carte mére, ce qui se permet de se passer de l'antique haut-parleur systeme.
A noter aussi que la AV40R dispose d'un controleur RAID IDE Promise 20265R. De plus, en option, et d'ici quelques temps, la carte pourra etre équipée d'un controleur USB 2.0 Philips ISL1561.
- Etude des composants de la carte :
Voyons maintenant en détails tout les composants de la carte :
 |
Voici donc le fameux P4X266, nom commercial du VT8753. Etant donné que nous avons vus ce composant en détails dans le chapitre précédent, nous ne ferrons que vous rappeler ces principales caractéristiques. Pour plus d'informations, retournez une page en arrière..
|
|
|
Complement indispensable du précedent, voici le Southbridge VT8233 qui équipe tout les chipsets DDR de Via (Apollo Pro266, KT266/A, P4X266).
Comme on le voit, beaucoup de fonctions pourtant gérée par le SouthBridge sont remplacée par le chip ci-dessous, spécialement dédié et bien plus complet |
 |
|
 |
L'IT8705F d'ITE est un controleur I/O LPC (Low Pin Count). Il gére :
|
|
|
Ce composant qui héberge le BIOS de la machine est une EEPROM de 2 Mbits. Grâce a son support on peut le reprogrammer grâce a un programmateur en le retirant délicatement dudit support. |
 |
|
 |
L'ICS 950901BF est LA pièce maîtresse pour
la génération d'horloge. En effet, c'est ce petit composant
qui fournit les références de fréquences pour
le CPU, le bus mémoire, le bus PCI et le bus AGP. Ce composant,
très récent, est capable de délivrer un FSB d'une
fréquence de 200 Mhz QDR alors que le Pentium 4 ne fonctionne
qu'avec un FSB de 100 Mhz QDR... |
|
|
Revoici le fameux ICS 93718CF, composant que nous avions déjà vu dans le test s de la IWill DVD266-R équipée d'un Apollo Pro266. Ce composant, impératif pour garantir la stabilité du système lors de l'utilisation d'un grand nombre de slot DDR, est en fait un buffer pour le bus mémoire DDR. Seul petit point négatif, ICS certifie son composant pour de la DDR 200 Mhz (PC1600) maximum. Il n'est donc pas validé à 266 Mhz DDR (PC2100) Son Datasheet est disponible ici |
 |
|
 |
Et voici l'antique Via VT1611A, le contrôleur audio AC97 de la carte. Bien entendu, ce composant ne comporte aucune fonctionne hardware et n'est, en fait, qu'une interface entre le bus PCI et les jack audios en façade. | |
- Un mot sur l'alimentation :
|
Parlons un peu du générateur de tension. Celui-ci fournis la tension d'alimentation (VCore) destiné au Pentium 4. Il doit être d'une extrême stabilité en courant ET en tension. c'est le HIP6301 d'InterSil qui a été choisi par Shuttle. Ce composant, coûteux, est réputé pour sa stabilité, c'est donc un très bon choix. Il est capable de délivrer une tension comprise entre 1.100 Volt et 1.850 Volts par pas de 25 mV Son Data sheet complet est disponible ici |
 |

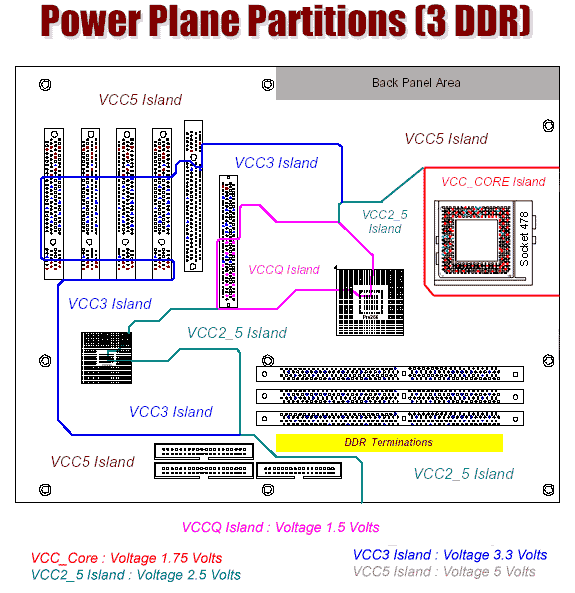

Pour compléter ce dispositif d'alimentation, la source de courant est régulée en amont par plusieurs MOSFET dotés de condensateurs 1600 µF 16 Volts et 1600 µF 6.3 Volts. Outre ces composants, voici le schéma de référence de Via concernant les différentes sources d'alimentation pour une carte mère :
Comme on peut le voir, 5 tensions co-existent sur une carte mère en fonctionnement :
- Le VCC5 : qui délivre le 5 Volts necessaires aux composants de puissances
- Le VCC3 : qui délivre une tension de 3.3 Volts, c'est le fameux V I/O qui alimente le chipset, le bus PCI et le bus AGP lorsque le mode de transfert est reglé a 1x ou 2x
- Le VCCQ : qui délivre une tension de 1.5 Volts necessaire a la transmition des signaux à la norme AGP 4x
- Le VCC2_5 : qui délivre une tension de 2.5 Volts necessaire au fonctionnement des modules DDR-SDRAM
- Le VCC_CORE : qui délivre une tension comprise entre 1.1 et 1.85 Volts servant à alimenter le CPU.
Aprés cette longue description, passons à l'étude des performances...
