BIOS et Overclocking
La plate-forme Pentium 4 est relativement peu destinée a l'overclock. Cependant, cet état de fait pourrait très bien changer grave à la AV40 de Shuttle. Cette carte est remplie de fonctions destinée a l'overclocking. Les Timings mémoires sont complètement modifiable. la fréquence de FSB est reglable de 100 Mhz à 160 Mhz ( le PLL peut cependant monter jusqu'a 200 Mhz ), le coefficient jusqu'a 23x (aucun intérêt puisqu'il est bridé). Plus intéressant, les tensions modifiables sont les suivantes :
- Tension d'alimentation du CPU (VCore) modifiable ( de 1.1 a 1.85 Volts )
- Tension d'alimentation de la mémoire modifiable ( 2.5 Volts (defaut), 2.55 Volts, 2.6 Volts ou 2.7 Volts )
- Tension d'alilmentation du chipset (une premiere) est egalement modifiable ( 2.5 Volts (defaut), 2.55 Volts, 2.6 Volts ou 2.65 Volts )
Voici d'ailleurs quelques captures d'ecran de ces fonction dans le BIOS :
|

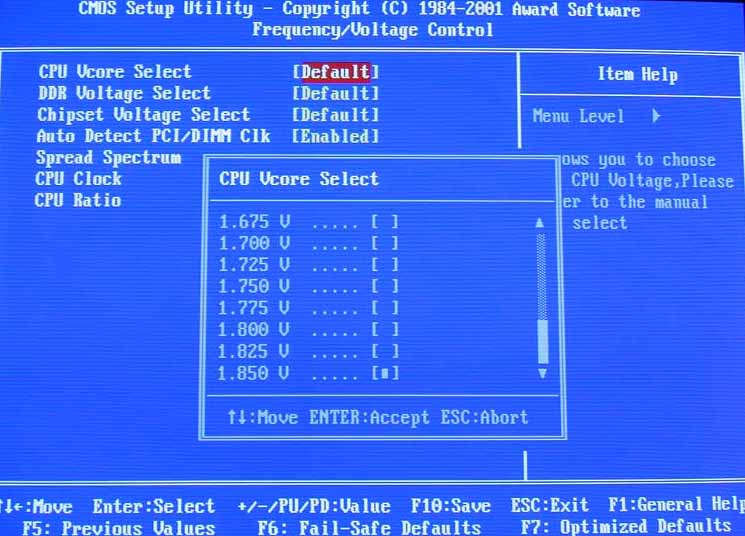

Tension d'alimentation CPU
|

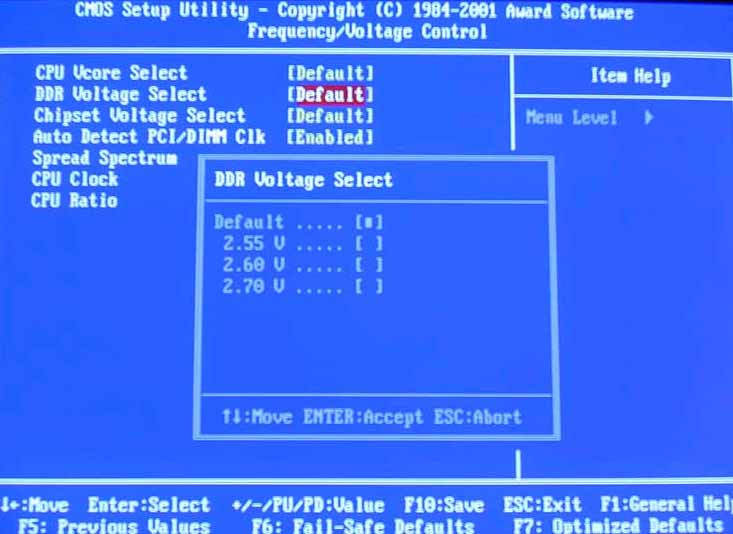

Tension d'alimentation DDR
|

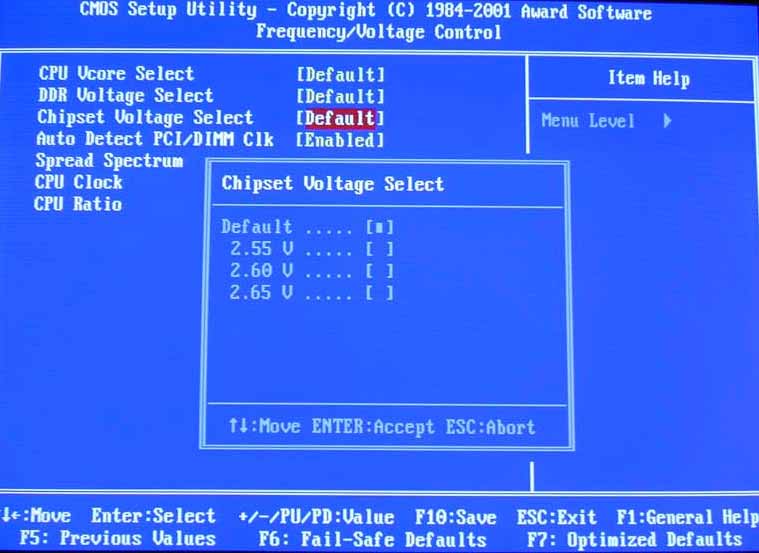

Tension d'alimentation Chipset
|
|

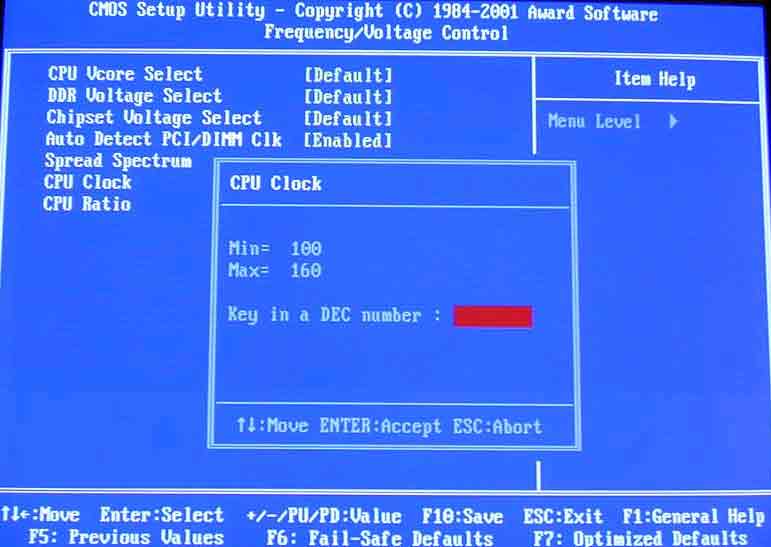

Frequence de FSB
|

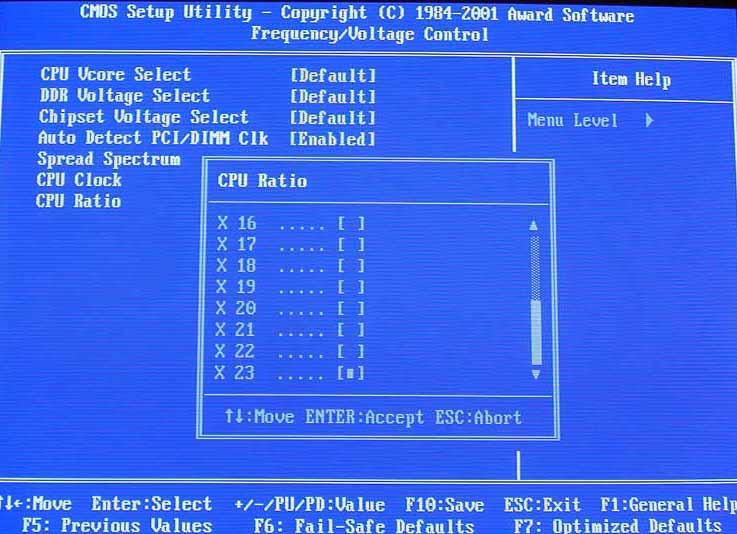

Coefficient multiplicateur
|

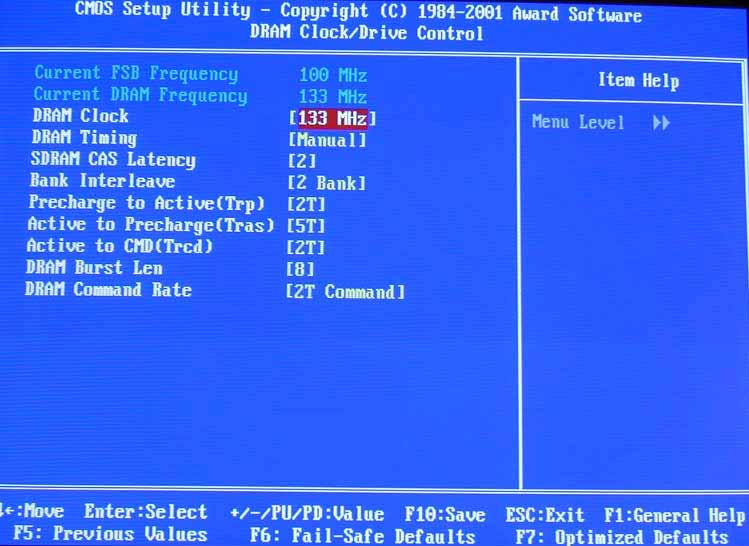

Timings mémoires
|

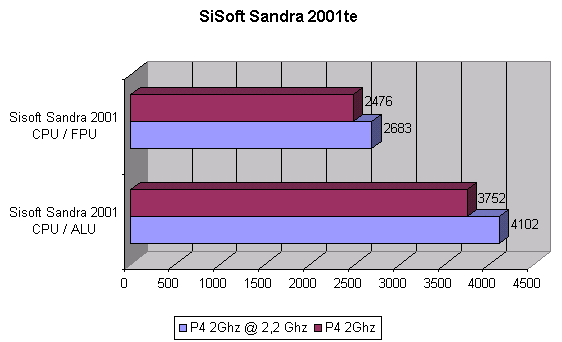

Bref, beaucoup d'options pour l'overclock. Nous avons pu pousser notre Pentium 4 2 Ghz à 2.2 Ghz ( 20x 110 Mhz) ! Bref, inutile de dire que les 160 Mhz maximum de FSB que permet la carte ne sont pas prés d'être atteint... voici les résultats à 2.2 Ghz :
On depasse la barre des 4000 en CPU / ALU et des 2500 en CPU / FPU. Bref, la Shuttle AV40 est la premiere carte Pentium 4 réellement dédiée à l'overclocking..
