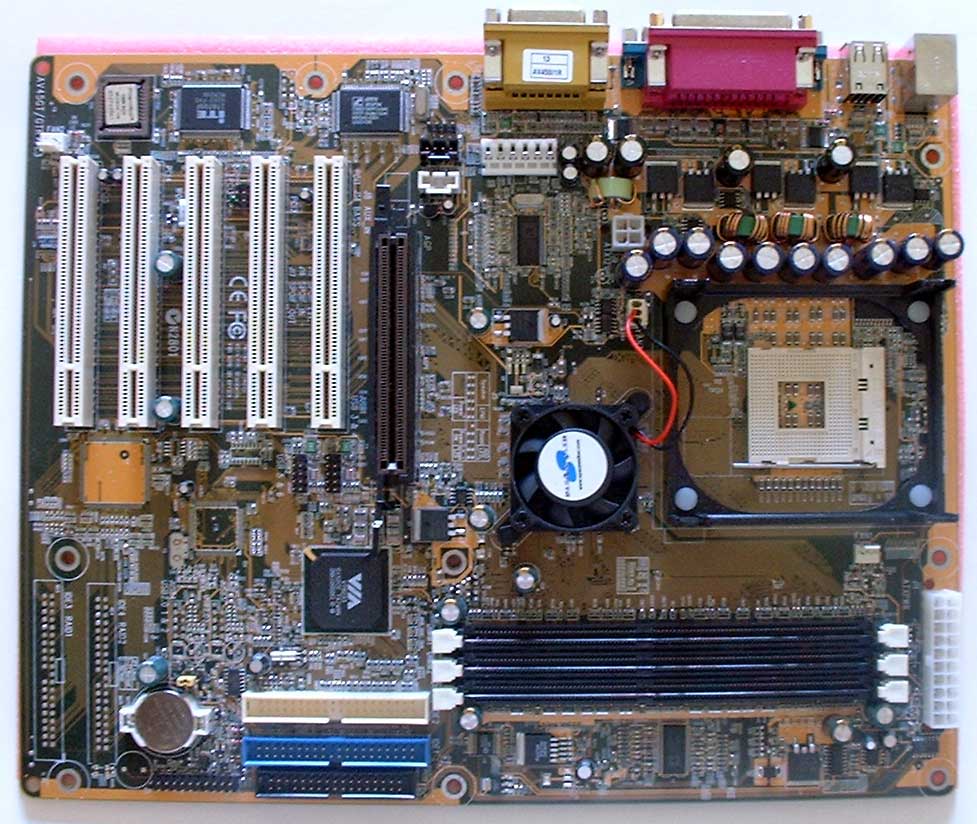

• Support AGP efficace mais peu apte de fréquente manipulations
• Connecteurs Cd-audio accessibles
• BIOS sur un support

Le Northbridge utilisé est bien sur le P4X266A de VIA. Comme nous avons detaillé toutes ses caractéristiques dans la partie précedentes, je vous invite à y retourner pour plus d'infos. En voici quelques unes :

• Support du Pentium 4 0.18µm / 0.13 µm- Bus 100 (400 QDR) / 133 Mhz (533 QDR)
• Technologie "Performance Driven Design" pour de meilleurs performances mémoires
• Support de 3.0 Go de DDR-SDRAM PC1600/PC2100 ou 4.0 Go de DDR-SDRAM Registered
• 1 Port AGP 4x FW/SBA
• Bus V-Link de communication avec le Southbridge à 266 Mbits/s

Revoici donc le southbridge V-Link de Via. Ce composant est utilisé avec l'Apollo Pro 266, le Kt266(A) et aussi le P4X266(A). Les premieres versions, buguées jusqu'a la moelle, posaient beaucoup de problemes. Il sont maintenant résolus. Il permet la gestion de :

• Bus V-Link à 266 Mbit/s permettant de ne pas saturer le bus PCI avec les communications inter-bridge
• 6 Ports PCI 2.2 en 32 bits
• 6 Ports USB maximum
• 1 Controleur IDE Ultra-ATA 33/66/100 Bi-cannal
• Controleur AC97 (audio) et MC97 (modem)

Peut-etre verrons nous un jour un autre composant que l'ITE8705 ou le Winbond W83697HF comme controleur I/O... Pour le moment, ca n'a pas l'air d'etre le cas et ce n'est certainement pas ECS qui va innover dans ce sens. Ceci dit, l'ITE 8705F est un controleur de bonne qualité (supérieur au Winbond). Il gére :

• un controleur de disquette standard
• deux controleur série rapide, un parallele EPP/ECP, un Infrarouge et un port jeux
• un monitoring complet des temperatures (3), des tensions (8) et de la vitesse de rotation des ventilateurs (3)

Largement éprouvé (et c'est peu dire). C'est un bon choix.

Le Générateur de fréquences, plus communément appelé PLL, sert a produire les frequences de references pour la majorité des composants ayant besoin d'une horloge ( Bus AGP / PCI, mémoires, et bien sur, processeur). L'ICS 950905 fait partie de la nouvelle gamme d'ICST. Malheureusement, son Datasheet n'est pas encore disponible sur le site d'ICST et nous ne savons pas en détail ce qu'il supporte a part un FSB reglable par pas de 1 Mhz pour un maximum de 200 Mhz.

Aprés l'ICS 950905, voici le deuxieme composant haut-de-gamme utilisé par Shuttle, l'ICS93718. Ce composant est un Buffer DDR servant entre autre a decaller les signaux afin justement, de transferer deux instructions par cycle. Doit etre de trés bonne qualité pour garantir la stabilité du systeme lorsqu'un grand nombre de banques mémoires sont utilisées

Son Datasheet complet est disponible ici

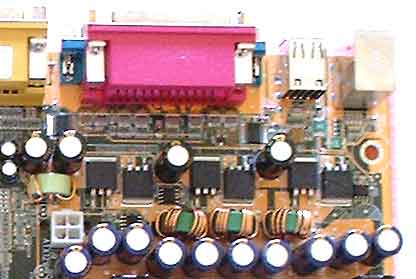

Depuis le temps qu'on le voit celui la, il n'a pas changé. Toujours capable de délivrer une tension comprise entre 1.1 et 1.85 Volts par pas de 25 mV. Il est réputé pour sa stabilité en tension et en fréquence. Cependant, on trouve plus polyvalent comme valeur de plage de sortie. Il serait grand temps d'évoluer dans ce domaine.

Son Datasheet complet est disponible ici

Le Controleur Audio est de marqué C-Media. C'est meme le haut de gamme de C-Media. Il est de bien meilleure qualité que le codec AC97 qu'on retrouve généralement sur ce genre de cartes. Il peut géré 5.1 voix hardware. Dans le cas de la AV45, la voie centrale et la voie pour le caisson de basse est déportée sur une carte fille. Ce controleur support le DirectSound 3D ainsi que l'EAX et l'A3D. Il gére aussi une sortir et entrée SPDIF (non cablée sur cette carte), ainsi qu'un modem PCTel HSP56 (par contre, heureusement non cablé... )

Son Datasheet est disponible ici
