Overclocking & Underclocking
Comme nous l'avons vu dans les pages précédentes, le Pentium M offre de très bonnes performances lorsqu'il est raisonnablement overclocké. Si les surcadencages que nous avons effectués sont, comme nous l'avons dit, à la portée de tous, il est également possible pour les plus bidouilleurs de se lancer dans des overclockings plus "extrêmes". De la même façon, les adeptes du silence trouveront dans le Pentium M le messie attendu : Performant et consommant peu. Ainsi, si le Northpole qui est, rappelons le, un dissipateur de chipset, n'a jamais dépassé les 38°C lors des tests, on peut facilement envisager une utilisation en fanless, totalement silencieux. Il va sans dire que les performances obtenues seront sans commune mesure avec les C3 de VIA. Mais avant de parler d'underclocking, parlons d'overclocking !
- Overclocking et VMod
Nous allons donc maintenant tenter d'obtenir l'overclocking le plus haut possible avec un Pentium M. Bien sur, pour y arriver, il faut des bases solides. C'est pourquoi nous avons choisi le tout recent Pentium M 765, basé sur un core Dothan et cadencé à 2.1 GHz :
 |
 |

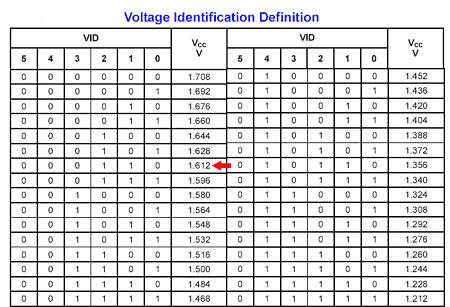

Il s'agit maintenant de lui fournir plus de voltage que sa tension nominale. Pour ce faire, nous avons eu idée de modifier le VID renvoyé par le CPU. On peut effectuer cette modification en retirant une pin du CPU ou directement sur la carte mère. Le but est de modifier le VID de cette façon :

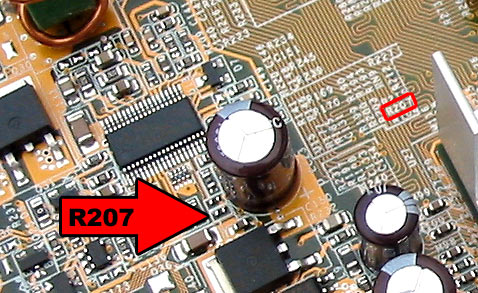

Normalement sur 010110 (1.356V), on peut faire passer le Pentium M 765 à 000110 (1.612V) en remettant à 0 la broche VID4. On peut faire cette manipulation soit en isolant la pin du processeur, soit avec une petite modification hardware sur la carte mère. Il faudra donc retirer la résistance R207 :

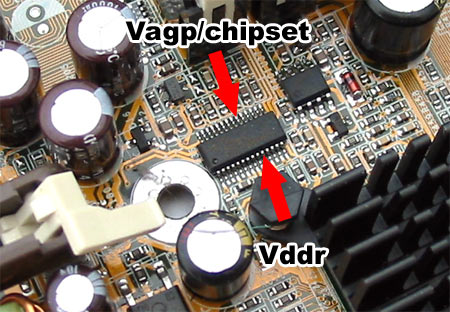

Une fois cette modification effectuée, on a bien 1.612V qui arrive dans le CPU. Reste maintenant à modifier le voltage du chipset (qui sert également pour le port AGP) et le voltage de la mémoire. Pour cela, il faut faire une modification sur l'ISL6225 qui se charge de ces deux tensions. Il suffit "juste" d'ajouter une résistance variable de 47 kOhm entre la pin 19 et la masse pour augmenter le voltage du chipset. Même chose avec la pin 10 pour le Vddr :

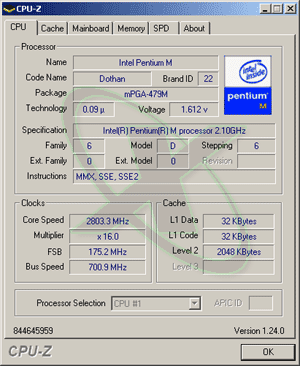

Une fois ces modification faite, nous nous sommes stabilité à un VCore de 1.612V, un Vddr à 2.8 Volts et un Vchipset à 1.7 Volts. Le Pentium M 765 a booter sans probleme avec ces nouvelles tensions. Après quelques modifications avec l'outil Clockgen de Franck, nous sommes parvenus à atteindre les 2.8 GHz ! Voici d'ailleurs deux captures qui font plaisir :)
 |
 |

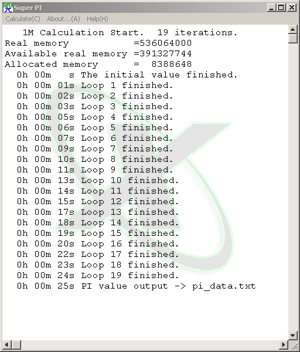

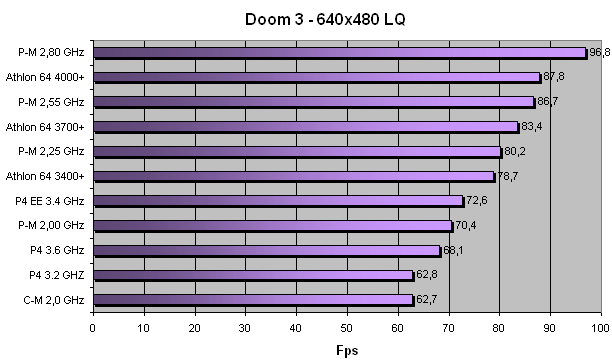

25 secondes à superPi 1M, voila qui est digne d'un Athlon 64 FX a plus de 3.5 GHz ou d'un Pentium 4 à 5 GHz ! Avec un ratio de 4:3, la mémoire fonctionnait en DDR466 ! Bien que nous publierons un peu plus tard plus de résultats sur le mode "Overclocking Extreme", voici un petit benchmark sous Doom 3 :
- Underclocking et silence

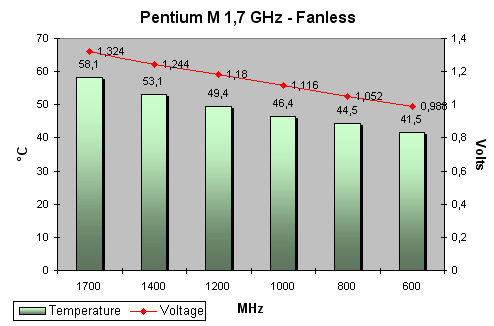

Si le but d'un overclocking est généralement d'obtenir de meilleures performances, le but d'un underclocking est tout autre : Le silence ! Sur ce sujet, la 855GME-MGF n'apporte pas grand chose puisque c'est uniquement au CPU que nous devons de telles qualités. Ainsi, il est intéressant de rappeler les fréquences maximales obtenues en mode fanless (radiateur mais sans ventilateur) et même heatsink-less (pas de radiateur du tout !) :

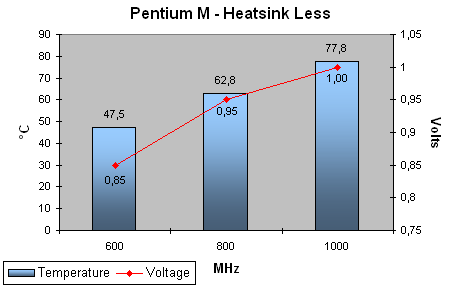

Les tests que nous avions alors réalisés montrent que les 1.7 GHz sont possible sans ventilateur, ce qui est déjà remarquable en soit. Ce qui l'est encore plus, ce sont les performances sans radiateur :
Bien que peu utile en soit, ce mode montre clairement les excellentes possibilités du Pentium M dans le domaine du silence. C'est, sans aucun doute possible, le meilleur processeur actuellement disponible vis-à-vis du ratio performance/dissipation thermique.
