Étude approfondie du Layout

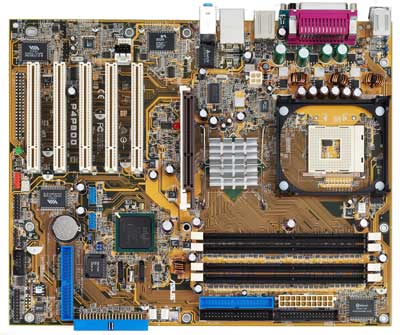

Asus P4P800
Vu les résultats des benchmarks que nous avons obtenu, nous avons
décidé quasiment "en dernière minute" d'inclure
le test de l'Asus P4P800 dans ce comparatif. Pour ce faire, nous l'avons
inclus ici pour éviter un article complet qui n'aurait pas eu un
interet enorme vu que la P4P800 ressemble enormement à la P4C800
:

Comme on le voit ici, pour obtenir une P4P800, prenez une P4C800, mettez
lui un Northbridge i865PE au lieu de l'i875P et remplacez le controleur
Promise SATA150 par un VIA VT6410. C'est quasiment terminé. Au
programme des changements, on trouve également deux ports SATA150
qui se sont transformés en un port PATA et un Southbridge ICH5R
en lieu et place de l'ICH5. Ce Southbridge supporte donc le RAID 0 en
natif et probablement le RAID 1 d'ici quelques mois via une update de
BIOS / drivers. Comme sa grande soeur, la P4P800 est équipée
de 5 ports PCIs ainsi que de 4 slots DDR SDRAM. De la meme facon, le slot
AGP Pro 50 a laissé sa place à un slot AGP 8x classique.
Niveau LAN, c'est toujours le 3Com 3C940 qui assure les fonctions de controleurs
Gigabit Ethernet. Comme pour la P4C800, celui-ci ne supporte pas le bus
de communication propriétaire CSA et est interfacé via le
bus PCI classique. Le BIOS est toujours sur un support et la carte bénéficie
des fonctionnalités Asus Speech. Malheureusement, le "probléme"
du générateur n'est toujours pas réglé et
la carte délivre 202.4 Mhz à la place des 200.00 Mhz nominaux.
Quant au slot WiFi propriétaire, il n'est pas à prendre
en compte vu l'avenir qu'a eu le Blue Magic !
Points positifs |
Points négatifs |
- Dissipateur Northbridge efficace
- Synthétiseur vocal en cas de problemes
- Infos sérigraphiées sur la carte
- Bios sur un support
- Nombreux connecteurs divers (IEEE1394, ..etc)
- On ne perd pas de slot PCI avec une GFX :p
|
- Connecteur ATX trop proche des HDDs
- Slots WiFi Propriétaire
- Générateur de fréquence à 202.4
Mhz (135 Mhz)
|
Point positif interessant, vu l'emplacement des ports PCI
par rapport au port AGP, on ne perd pas de slot PCI lorsqu'on utilise
une GeForce FX 5800 ou 5900 puisqu'un espace est dédié au
radiateur de la carte graphique. Contrepartie : la carte graphique géne
le retrait des modules de mémoires.
|
Histoire de marquer les esprits, voici de nouveau
notre logo fétiche :-) Reprenons d'alleurs la tirade habituelle
qui sera de plus en plus importante dans les mois à venir
avec la démocratisation des solutions DualDDR400. Comme on
peut s'en douter, l'architecture DualDDR 400 utilisée nécessite
des composants de qualité pour pouvoir fonctionner de manière
stable. Au niveau du positionnement des modules, celui-ci est différent
de la P4G8X, en effet, si on plaçait les modules dans les
slots 1 & 2 pour avoir du Dual DDR sur cette carte, il faut
désormais les positionner dans les slots 1 & 3 pour la
P4C800 et la P4P800.
Récapitulons ça :
|
Slot 1 |
Slot 2 |
Slot 3 |
Slot 4 |
Résultat |
X |
- |
- |
- |
Mode Simple Canal |
X |
- |
X |
- |
Mode Double Canal |
- |
X |
- |
X |
Mode Double Canal |
X |
X |
X |
X |
Mode Double Canal |
|
Type de CPU : |
FSB : |
Ratio : |
RAM : |
Pentium 4 'A' : |
100 Mhz |
1/1 |
100 Mhz |
Pentium 4 'B' : |
133 Mhz |
1/1 |
133 Mhz |
|
133 Mhz |
4/5 |
166 Mhz |
Pentium 4 'C' : |
200 Mhz |
6/4 |
133 Mhz |
|
200 Mhz |
5/4 |
160 Mhz |
|
200 Mhz |
1/1 |
200 Mhz |
|
Comme on le voit ci-dessus, comme l'i875P, l'i865P permet la désynchronisation
de la mémoire avec le FSB. Le ration 5/4 explique pourquoi le mode
DDR333 est en fait un mode DDR320 lorsqu'un P4 'C' est utilisé.
Voyons maintenant en détails tout les composants qui se trouvent
sur la P4P800 ainsi que leurs fonctions.
NorthBridge Intel i865PE - [39.7°]
|
|
Avec le controleur ATA RAID VIA et le Southbridge,
c'est le seul composant qui différe entre la P4C800 et la
P4P800. Les principales différences entre l'i875P et l'i865PE
sont l'absence du support PAT et ECC dans ce dernier.
- Support du Pentium 4 0.13 µm Northwood et Pentium 4 0.09µm
Prescott
- Support du Bus 100, 133 Mhz et 200 Mhz - 400, 533 et 800 QDR
ainsi que l'Hyperthreading
- Support de 4Go de DDR-SDRAM PC1600 -> PC3200 en mode double
canal
- Support de l'AGP 3.0 (8x/4x/2x/1x) mais uniquement en mode 1.5
Volts
- Support du bus de communication Hub Link 1.5
- Support du bus de communication CSA 266 Mo/s
|
SouthBridge i82801ER - Intel ICH5R -
[41.9°]
|
Comme nous l'avons vu en page 3, l'ICH5
est le nouveau Southbridge d'Intel. Comme principale amélioration
on trouve la gestion du SATA ainsi que de 2 ports USB 2.0 supplémentaires.
Contrairement à la P4C800 qui avait été quelque
peu critiquée pour ce choix, c'est cette fois l'ICH5R qui
équipe la P4P800. Le support RAID 0 est donc inclus.
- 6 Ports PCI 33Mhz répondant à la norme 2.3
- Deux canaux UltraATA 33/66/100 avec support RAID 0
- Deux ports SATA150 gérés en natif
- 8 Ports USB à la norme USB 1.1/2.0
- Un controleur LAN 10/100 Mbit/s
- Un controleur AC97 / SMBUS / LPC
|
|
Contrôleur Super I/O Contrôleur
Super I/O Winbond W83627THF - [32.9°]
|

|
Remplacent L'ITE 8708F-A, le Contrôleur
Super I/O LPC Winbond W83627 est trés standard. C'est un
controleur LPC extremement courant. Cependant, la version THF utilisée
ici est trés recente et supporte le Smart-FAN (appelé
Q-FAN chez Asus) ainsi que les specifications VRD 10.0 (Prescott)
- Deux controleurs série + parallele + FDD
- Gestion de l'EEPROM du BIOS
- Monitoring hardware : gestion de 6 tensions d'alimentation (donc
le VBatt) et de 2 diodes thermiques de mesure des température
Son Datasheet est disponible ici |
Générateur de fréquences
ICS 952607DF - [33°]
|
L'ICS 952607DF est un nouveau générateur
de fréquence dédié aux i865 et i875. Fait notable,
son datasheet est disponible sur le site d'ICST au moment de sa
sortie. On apprends donc que ce composant peut générer
une fréquence comprise entre 66 Mhz et un impressionant 460
Mhz.
Frequence réelle mesure pour un FSB de 200 Mhz : 202.40
Mhz
Comme nous l'avons dit plus haut, ce type de "cheat"
n'est pas acceptable. Un overclocking d'usine, si minime soit-il,
doit absolument être évité. |
|
Controleur FireWire IEEE1394 VIA VT6307
- [31.2°]
|
|
Aprés son premier controleur Firewire baptisé
VT6306, VIA a annoncé la seconde génération
que nous retrouvons aujourd'hui sur la P4P800 d'Asus. le VT6307,
gravé en 0.30 µm, supporte toute les normes IEEE1394
recente (ainsi que l'IEEE1394a P2000). Il supporte deux bus Firewire
pouvant fonctionner à 100, 200 ou 400 Mbps. Il est interfacé
sur le bus PCI 32 bis standard et est compatible avec l'interface
OHCI.
Plus d'infos ici |
Controleur AC97 6 canaux SoundMAX AD1985
- [35.4°]
|
Connu également sous le nom
plus commercial de "SoundMAX 4 XL", l'AD1985 est un composant
audio recent d'ADI. Il s'agit en fait d'un CODEC
AC'97 supportant les normes de positionnement audio 3D ainsi que
le SPDIF. Ce composant est egalement capable de detecter ce qui
est branché sur ses entrées, ce qui constitue, chez
Asus, l'Ai Audio.
Son datasheet est disponible ici |

|
Synthétiseur Vocal Winbond W837915D
- [36.2°]
|
|
Le synthétiseur vocal permet de générer
la voix qui vous previent d'un probleme (ou que tout va bien) lors
du boot de la machine. Peu servir pour l'aide au diagnostique, mais
il s'agir plus d'un gadget que d'autre chose. De meme, un utilitaire
sous windows permet de modifier les voix pré-enregistrées.
Plus d'info ici
|
Controleur PATA RAID VIA VT6410 - [35.2°]
|
Premier controleur IDE RAID de VIA,
le VT64xx existe en deux versions. La première, le VT6410
est un controleur PATA RAID supportant deux canaux. C'est celui-ci
qui équipe la P4P800. Une autre version, SATA cette fois,
existe également, il s'agit du VT6420.
|

|
Controleur Gigabit Ethernet 3Com 3C940
- [36.4°]
|
|
Voici donc le fameux composant 3Com
3C940 qui support des vitesses de transmission de 10/100/1000 Mbit/s.
Il fonctionne via un bus PCI 2.2 32 bits / 33 Mhz ou 66 Mhz. Des
drivers pour ce composant sont disponibles pour une trés
grande majorité des systèmes d'exploitations actuels,
y compris Linux. |

|
Les cartes basées sur l'i865/i875 auront un schéma d'alimentation
complètement différent des anciennes. Ceci est en effet
justifiés par le passage aux spécifications VRM 10.0 d'Intel
pour le futur Prescott. Comme ces cartes seront compatibles avec ce processeur,
il faut qu'elles soient capable de le supporter électriquement.
A la lecture des datasheets, on en apprends un peu plus sur ce processeur.
Il sera en effet doté d'une pin VID supplémentaire ce qui
permettra d'augmenter la précision des VID de 0.05 Volts à
0.025 Volts. On apprend également que le futur prescott sera alimenté
avec une tension de 1.225 Volts. Mais revenons à nos moutons et
parlons du schéma d'alimentation de l'Asus P4P800, strictement
identique a celui de la P4C800. Voyons ça en schéma :

Comme on le voit, celui-ci est basé sur des composants Analog
Devices architecturés autour d'un ADP3168. Ce contrôleur
gère, dans le cas de la P4C800, trois drivers MOSFETs ADP3418.
Chacun de ces drivers supporte 3 MOSFETs IPD06N03L fabriqués par
Infineon. Ces MOSFETs peuvent supporter un intensité de 50A avec
des pointes à 200A. Comme il s'agit d'un montage à trois
étages avec trois MOSFETs par phase, la courant de sortie en direction
du CPU peut être de 150A en continu, soit environ 3 fois ce que
demande un Pentium 4 3.06 Ghz.
De plus, contrairement à l'Epox, la P4P800 est compatible VRM
9.0 ET VRM 10.0. Ce qui lui permet de supporter les CPUs Willamette avec
des tension jusqu'a 1.85 Volts (1.95 Volts avec le mode "test"
qui rajoute 0.1 Volts)
