DFI G5M100-N : Pentium M Mini-ITX
By Samuel D. - 23/08/2004
Sommaire:



DFI G5M100-N :
Architecture Hardware



Après avoir vu en détails les différents aspects extérieurs de la G5M100-N, nous allons maintenant détailler les différents composants qu'elle utilise. Nous pourrons également voir plus en détails le fonctionnement de certains composants. Pour commencer, voyons la base logique de cette carte mère, le chipset i855GME composé du Northbridge 82855GME et du Southbridge ICH4 :





Le chipset i855GME équipe depuis maintenant un an les portables dotés de la technologie Centrino d'Intel. L'i855GME en lui-même est un chipset qui se distingue plus par ses fonctions d'économie d'énergie (peu utiles ici) que par ses fonctionnalités. Il supporte le bus QDR des Pentium M bien sûr, mais également un port AGP (non câblé ici) et la mémoire DDR-SDRAM. Il peut supporter deux modules de 1 Go pour un maximum de 2 Go. En termes de fréquences, il gère la DDR200/266 et 333 MHz. Dernier point important sur ce Northbridge, il est équipé d'un contrôleur graphique Intel de seconde génération. Pas de quoi supporter les jeux 3D actuels bien sûr, mais suffisant pour un usage non ludique. Concernant le Southbridge ICH4, il est extrêmement connu et nous avons eu l'occasion plusieurs fois de l'étudier en détails. A l'heure actuelle, il tient encore la route, même si le manque de SATA se fait cruellement sentir. A noter toutefois qu'il est possible de trouver des convertisseurs PATA -> 2 SATA.

Pour faire un point sur l'architecture matérielle, voyons maintenant les composants qui équipent les deux faces de la G5M100-N. Comme nous l'avons dit précédemment, le dessus de la carte ne comporte que 3 ICs (sans compter le chipset) et la majorité des composants est située au dos de la carte.



I) Dessus de la carte

  • 1.1) Winbond W83627HF
    • L'archi-connu contrôleur 83627HF de Winbond est un des composants les plus répandus. Agé de plus de six ans maintenant, il a permis de démocratiser le monitoring hardware dans les PCs. Très éprouvé et pas encore complètement dépassé, le 83627HF gère les composants de base comme les ports PS/2, le port LPT ou le port disquette. Niveau monitoring, il supporte le monitoring d'une dizaine de tensions, de trois vitesses de rotations de ventilateur et de trois températures.

  • 1.2) SST 49LF004A
    • Le 49LF004A de SST est un Firmware Hub (FWH), c'est à dire une EEPROM Flash compatible broche-à-broche avec le 82802 original d'Intel. C'est dans cette mémoire non volatile de 4 Mbits (512 Ko) que vos être stocké le bios de la G5M100-N. Il contient un boot block et peut bien sûr être reprogrammé facilement par software.

  • 1.3) Intel 82551QM
    • Interfaçable sur un port cardbus ou sur un port PCI classique, le 82551QM d'Intel est un contrôleur Fast Ethernet auto-sense 10/100 disposant de fonctions d'économie d'énergie avancées. Il supporte également toutes les normes de managements et de monitoring récentes tels l'ASF (Alerting Standards Format). le 82551QM gère également la QoS et le boot en LAN via PXE en hardware. Il se présente sous la forme d'un composant BGA de 15 x 15.



II) Dessous de la carte

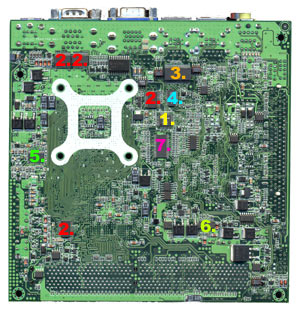

Pour référencer les composants qui se trouvent sur le dos de la carte, nous avons annoté l'image de la G5M100-N afin de rendre l'identification plus simple :





  • 2.1) Fintek F81216D
    • Le F81216D de Fintek est un composant très utilisé sur les cartes industrielles. Il permet de compléter les deux ports séries du Winbond 83627HF par deux autres ports RS232. Le composant de Fintek est donc un contrôleur I/O supportant deux ports séries.

  • 2.2) Intersil HIN213E
    • Le HIN213E d'Intersil est un transceiver RS232 haute fiabilité. Il y permet d'augmenter la rapidité des communications RS232 ainsi que leur fiabilité. Il protège également les entrées série des charges électrostatiques jusqu'a 15000 volts. De plus, il dispose d'une pompe de charge qui permet de générer une tension de +10V et -10V avec sa tension de +5V de base. Il est présent en quatre exemplaires sur la carte. Visiblement, seul deux exemplaires servent aux ports COM, les deux autres servent à générer d'autres tensions à partir du +5V sans avoir à router le +12V jusqu'au point d'application:



  • 2.3) Intel 82562EM
    • Deuxième contrôleur Ethernet 10/100 de la G5M100-N, DFI a choisi l'Intel 82562EM. En effet, il n'y avait plus de place sur le PCB sur la face supérieure du PCB et la face inférieure ne pouvait pas accepter un composant BGA. Le choix du 82562EM a donc été choisi. Compatible 10/100 Mbit/s auto-sense et ASF 1.0, il est quasiment identique en termes de fonctionnalités. Il est disponible au format TSOP

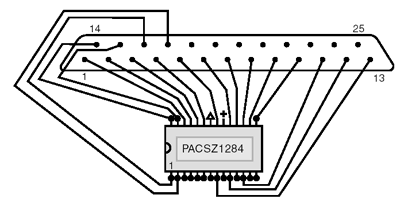

  • 2.4) California Micro Devices PACSZ1284-02Q
    • Ce composant de California Micro Devices a pour principale fonction de servir de terminaison au port parallèle. Il améliore en effet la qualité du signal en supprimant les interférences électromagnétiques et en protégeant le port des décharges d'électricités statiques. Ce composant permet surtout d'économiser des composants passifs sur la carte mère puisqu'il regroupe une soixantaine de composants à lui seul.



  • 2.5) Intersil ISL6217
    • Le PWM Intersil ISL6217 est en fait le composant de base qui commande les MOSFETs de puissance et qui fournit l'alimentation au Pentium M. Malheureusement, et à notre plus grand regret, le datasheet de ce composant est confidentiel et nécessite une licence de la part d'Intel. Nous savons toutefois que l'ISL6217 possède deux drivers de MOSFETs intégrés. Il est capable de reconnaître le VID sur 6 bits et de fournir une tension d'alimentation comprise entre 0.700V et 1.708V par pas de 16 mV. Il est également compatible avec la norme IMVP 4 d'Intel. Au vue de la G5M100-N, on voit clairement un montage à 2 phases à 4 MOSFETs par phase. Ce qui est largement suffisant pour couvrir les (faibles) besoins du Pentium M en matière d'alimentation électrique.

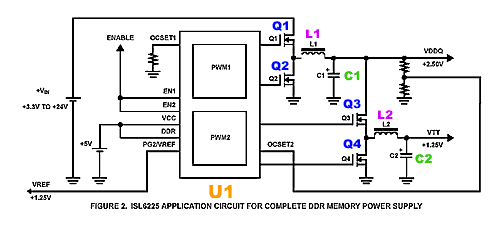

  • 2.6) Intersil ISL6225
    • Conjoint du 6217, le 6225, contrôleur d'alimentation de la mémoire DDR est lui, bien renseigné. L'ISL6225 est donc une solution complète de gestion de l'alimentation DDR. Il peut également servir de source d'alimentation pour le chipset. Voyons ça de plus prêt avec ce résumé schématique :

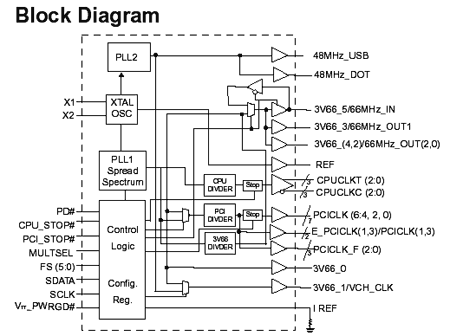

  • 2.7) ICS 950812
    • L'ICS 950812 est le générateur de fréquences de la G5M100-N. Il est conforme au standard CK-408 d'Intel et peut donc fonctionner avec une multitude de chipsets mobiles. Il supporte la gestion de tous les signaux d'horloges nécessaires au fonctionnement de la carte mère et supporte officiellement des FSB jusqu'à 200 MHz. Mieux, il supporte le fine tuning en software, via le bus I2C, ce qui signifie qu'on peut le contrôler sans problème par logiciel ! Un très bon point qui rend possible toutes les tentatives d'overclocking, nous le verrons par la suite...



Continuons par l'installation Hardware de la carte...



Suite ( G5M100-N : Installation hardware )
