DFI 875 Infinity (i875P Low Cost)
By Samuel D. - 17/11/2003
Sommaire:



Packaging



Contrairement aux cartes LAN PARTY, la gamme INFINITY fait l'impasse sur tout les gadgets divers. La boite est également plus sobre et retient moins l'attention :





Boîte "design" qui est toutefois plus apte à figurer dans les vitrines des magasins que les précédentes. L'arrière de la boite présente la carte et ses différentes fonctionnalités :

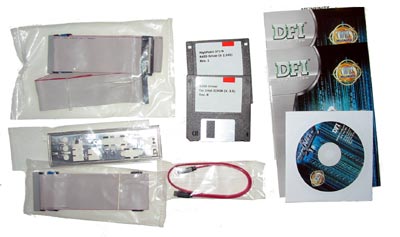

Rien de bien exceptionnel donc. Voyons maintenant l'intérieur de la boite. Comme le dirait un célébre testeur de chez nous "ce n'est pas la packaging qui risque d'écraser la carte mère" :

Si la gamme LAN PARTY était dotée d'une débauche d'accessoire, ce n'est pas le cas des INFINITY. En tout et pour tout, on trouve :

  • Une carte-mère
  • Une disquette de driver RAID ICH5
  • Une disquette de driver RAID HighPoint
  • Deux nappes UDMA100
  • Une nappe 34 points pour lecteur D7
  • Une nappe SATA150
  • Une plaque ATX
  • Un CD de driver
  • Un manuel de la carte mère
  • Un manuel du controleur RAID

Bref, le strict minimum et on aurait préféré avoir droit à deux connecteurs SATA. Ceci dit, l'idée de founir les disquettes pour l'installation de windows est interessante.

Continuons notre tour d'horizon par une vue des caratéristiques de la carte :



Caractéristiques de la carte

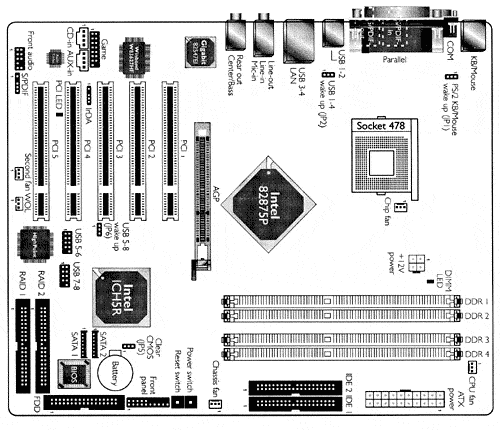

Commencons par voir un schéma du layout de la carte et ses différents connecteurs :



DFI 875 INFINITY Schematic Layout



Voyons un peu les caractéristiques de la cartes selon DFI :

CPU
Intel® Pentium® 4 Processor with Hyper-Threading Technology
- 800MHz/533MHz system data bus
- Support "Prescott" Core CPU
Intel® Pentium® 4 Northwood processor
- 533MHz/400MHz system data bus
Intel® Celeron® Northwood processor
- 400MHz system data bus

Form Factor
4 layers, ATX form factor
30.5cm (12.05") x 24.4cm (9.6")
Chipset

Intel® 875P chipset
- Intel® 82875P Memory Controller Hub (MCH)
- Intel® 82801ER I/O Controller Hub (ICH5R)

Memory

Supports dual channel (128-bit wide) memory interface
- Each channel supports 2 DIMM sockets
Supports up to 4GB system memory
Supports Dynamic mode to optimize system performance
Synchronous operation with processor system bus
- PC2100/PC2700/PC3200 (DDR266/DDR333/DDR400) with 800MHz FSB CPU (supports PAT
mode). DDR333 will run at 320MHz memory frequency when used with 800MHz FSB CPU.
- PC2100/PC2700 (DDR266/DDR333) with 533MHz FSB CPU
- PC2100 (DDR266) with 400MHz FSB CPU
Supports ECC/non-ECC DIMMs
Supports unbuffered DIMMs

SYSTEM BIOS :
Award BIOS, Windows® 98SE/2000/ME/XP Plug and Play compatible
Genie BIOS provides:
- CPU/DRAM overclocking in 1MHz stepping
- AGP/PCI/SATA overclocking
- CPU/DIMM/AGP overvoltage
4Mbit flash memory
CMOS Reloaded
Expansion Slot:
1 x AGP Pro/ 8X/ 4X (0.8V, 1.5V only)
5 x PCI

Extra-Controllers (Optionals) :

RAID controller: RAID 0 or RAID 1 support by two Serial ATA connectors
Audio controller : ADI AD1985 SoundMAX 6-channel CODEC
LAN controller : Intel i82547 Gigabit LAN CSA Controller supporting 10/100/1000 BASE-T Ethernet



I/O Interface :

2 connectors for 4 additional external USB 2.0/1.1 ports
1 front audio connector for external line-out and mic-in jacks
1 connector for an external game/MIDI port
2 internal audio connectors (CD-in and AUX-in)
1 S/PDIF-in/out connector for optical cable connection
1 connector for IrDA interface
2 RAID IDE connectors
2 Serial ATA connectors
2 IDE connectors
1 floppy connector
2 ATX power supply connectors
1 Wake-On-LAN connector
4 fan connectors for CPU fan, chassis fan, second fan and chip fan
EZ touch switches (power switch and reset switch)

Back Panel I/O Ports
4 USB 2.0/1.1 ports
1 RJ45 LAN port
1 DB-9 serial port
1 DB-25 parallel port
1 mini-DIN-6 PS/2 mouse port
1 mini-DIN-6 PS/2 keyboard port
2 RCA jacks for S/PDIF-in and S/PDIF-out
2 audio jacks for center/bass and rear out
3 audio jacks: line-out, line-in and mic-in



Hardware Management :

Monitors CPU/system temperature and overheat alarm
Monitors CPU/1.5V/5VSB/VBAT/3.3V/5V/±12V voltages and failure alarm
Monitors CPU/chip/second fan speed and failure alarm
Automatic chip/second fans on/off control
Read back capability that displays temperature, voltage and fan speed
CPU Fan Protection function monitors the CPU fan during system boot-up
CPU Temperature Protection function monitors CPU temperature during system boot-up
