Etude Approfondie du Layout
Passons maintenant à l'étude approfondie du layout. Comme nous le verrons, DFI a particulièrement soigné celui-ci et a intégré quelques composants et fonctionnalités intéressantes :

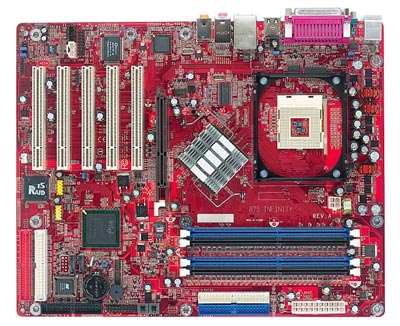

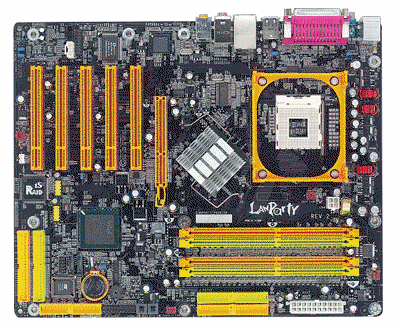

Equipée d'un PCB Rouge, la 875 Infinity est strictement identique à la carte LAN Party 875P. Pour vous en convaincre, voici une petite animation. Comme on le constate, seules les couleurs des différents slots et du PCB différent entre les deux versions. La Infinity 875P embarque cinq ports PCIs, un port AGP 8x et les traditionnels slots DDR-SDRAM. Niveau interface disque, on trouve quatre connecteurs PATA, dont deux gérés par le contrôleur HighPoint HPT372 qui permet le RAID 0, 1 et 1.5 (RAID 0 sur la moitié des disques, RAID 1 sur l'autre moitié : 2 disques de 120 Go sont vu comme 1 disque de 120 Go en RAID 0 avec la sécurité du mirroring en plus). Dotée d'un ICH5R offrant deux ports SATA ainsi qu'un contrôleur LAN Gigabit Ethernet CSA (le traditionnel 82547EI), la carte propose quelques options bien sympathiques. Voici deux exemples :
 |
 |

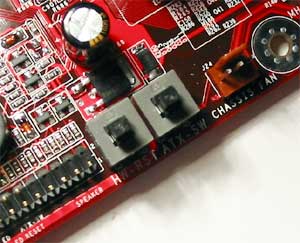

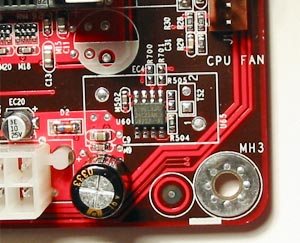

La photo de gauche n'a l'air de rien, mais c'est une véritable bénédiction pour le testeur. Il s'agit en fait de deux petits boutons poussoirs soudés directement sur la carte mère qui correspondent en fait aux boutons Power-ON et Reset. Inutile donc de tâtonner dans le noir avec un tournevis et les nombreuses étincelles qu'il génère lors des tests. La photo de droite est en fait la photo d'un EEPROM Serie de type 24C32. Rien de bien exceptionnel sauf qu'on peut se demander ce qu'elle fait là. Cet EEPROM sert en fait à la technologie "CMOS Reloaded", une des trouvailles de DFI. Nous expliquerons dans la section dédiée à l'overclocking son fonctionnement exact. Avant d'aller plus loin, voyons les points positifs et négatifs du Layout :
| Points positifs (+) |
Points négatifs (-) |
|
|

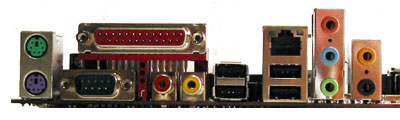

Comme le voit, les seules choses qu'on puisse reprocher à cette carte au niveau du layout sont l'absence de contrôleur Firewire ainsi que la présence de seulement deux ports SATA150. On aurait préféré un contrôleur SATA RAID en lieu de place du PATA RAID. Quoi qu'il en soit, DFI semble vouloir combler l'absence d'IEEE1394 par une partie Audio trés poussée. Dotée de multiples sorties en entrées, les possibilités du CMI9739 sont entierement exploitée comme on peut le voir sur l'arriere de la carte :
Outre les six canaux présents sous la forme de jack 3.5", on trouve également une sortie S/PDIF et beaucoup plus rare, une entrée S/PDIF. La carte inclus également huits ports USB 2.0 dont quatre en facade. Voyons maintenant en détails tout les composants qui se trouvent sur la P4C800 ainsi que leurs fonctions.
- Etudes des composants :
| NorthBridge Intel i875P - [39.7°] |
|
 |
Le Nortbridge utilisé dans la 875 INFINITY est donc un i875P, précédemment connu sous le nom de code de CanterWood. Il supporte officiellement le bus 800 QDR ainsi que la DDR400 en double canal avec la technologie "PAT".
|
| SouthBridge i82801ER - Intel ICH5R - [41.9°] |
|
| Comme nous l'avons vu en page 3, l'ICH5 est le nouveau Southbridge d'Intel. Comme principale amélioration on trouve la gestion du SATA ainsi que de 2 ports USB 2.0 supplémentaires. DFI ayant choisi l'ICH5R, nous aurons droit à la gestion du RAID 0 et 1. Ces caractéristiques sont :
|
 |
| Contrôleur Super I/O Contrôleur Super I/O Winbond W83627THF - [32.9°] |
|
|
|
Remplacent L'ITE 8708F-A, le Contrôleur Super I/O LPC Winbond W83627 est trés standard. C'est un controleur LPC extremement courant. Il supporte ainsiles specifications VRD 10.0 (Prescott)
Son Datasheet est disponible ici |
| Générateur de fréquences ICS 952618EF - [33°] |
|
| Alors qu'on trouve un ICS 952607DF dans l'ecrassante majorité des cartes i865/i875, DFI utilise ici un 952618 d'ICST. Ne différent que peu du précédent, celui-ci est par contre validé entièrement pour le Prescott et supporte des fréquences allant jusqu'à 450 Mhz. Frequence réelle mesure pour un FSB de 200 Mhz : 200.41 Mhz Contrairement à Asus, DFI respecte ici les spécifications des CPU avec une fréquence réelle mesurée de 200.14 Mhz soit moins de 0.08% d'écart. |
 |
| Controleur AC97 6 canaux C-Media CMI9739A - [35.4°] |
|
|
|
Si le C-Media 9739A n'est pas le couteau le plus tranchant du tirroir, on peut au moins dire que DFI l'utilise au maximum de ses possibilités. Supportant la majorité des normes "standards" actuelles comme l'EAX 2.0, le 9737A est un bridge AC97 6 canaux qui s'interface sur le controleur de l'ICH5R. Vieux de maintenant deux ans, il dispose de drivers pour une grand majorité des systèmes d'exploitation (incluant Linux). Son Datasheet est disponible ici |
| Controleur ATA RAID HighPoint HPT372- [41.2°] |
|
| Le controleur Promise PDC20378 est
l'evolution du PDC20376 que l'on retouvait précédemment.
Bien qu'aucune information technique ne soit disponible actuellement
on sait que ce controleur gére donc deux ports Serial ATA
150 de facon independante et fonctionne sur un bus PCI 33 ou 66
Mhz. Il supporte également le RAID 0 et le RAID 1 en mode
Software. Des drivers sont d'ailleurs disponiblent pour Windows
98, ME, NT4, 2000, XP et Linux. Son Datasheet est disponible ici |
|
| Controleur Gigabit Intel i82547El - [36.4°] |
|
 |
Seul et unique contrôleur à supporter le bus CSA actuellement, l'Intel 82547El est un controleur Gigabit Ethernet qui supporte les vitesses de transfert 10/100/1000 en Ethernet. Au format BGA 196 pins, il supporte l'autonégociation, le Wake-On-LAN, l'ASF 1.0 et 2.0 et toutes les normes standards. Si des pilotes linux ne sont pas encore officiellement disponibles, leurs équivalents pour toutes les versions de Windows (et meme DOS) sont dispo. Plus d'infos ici |
Bref, DFI semble avoir selectionné ses composants trés correctement pour une carte haut de gamme
- Alimentation

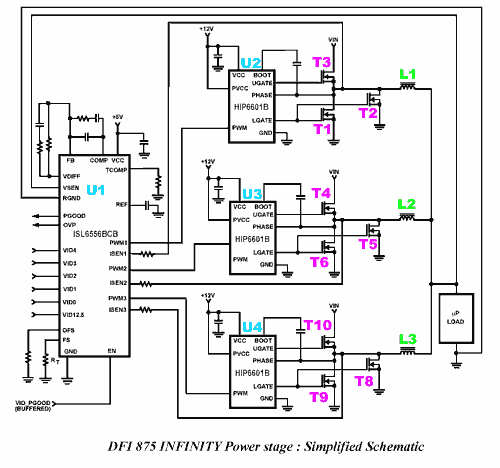

Pour la 875 INFINITY, DFI a choisi un étage d'alimentation basé sur un ISL6556 d'Intersil. Ce tout nouveau controleur d'alimentation est spécifié VRM 10.0 comme compatible avec les Pentium 4 'E' et équipe certains cartes mère haut de gamme récentes comme l'Abit IC7 Max 3. Pour l'accompagner, DFI a choisi les classiques drivers de MOSFETs HIP6601B ainsi qu'une architecture à 3 phases after deux MOSFETs par phase. Un bon choix. Voyons un schéma de l'alimentation adapté par nos soins :

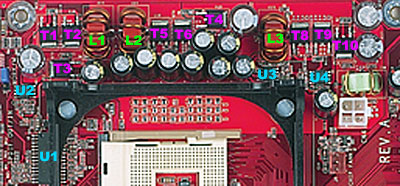

Et par rapport au montage de la carte mère :
Le filtrage étant trés correct, l'étage d'alimentation de la 875 INFINITY n'a rien à envier aux autres cartes haut de gamme.
