Etude Approfondie du Layout
C'est ici que nous allons etre fixé sur la qualité de fabrication de la carte ainsi que sur son positionnement sur le marché (c'est a dire ECS au niveau du prix, mais avec plus d'options).

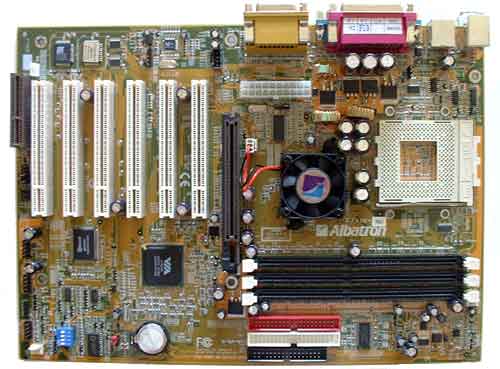

La KX400+ Pro dispose d'un design trés simple, mais efficace. En effet, tout les connecteurs sont disposés de facon trés standard. Le connecteur ATX est bien placé et ne géne rien. La carte comporte 6 ports PCIs, un port AGP avec un systeme retention, un port CNR et 3 emplacements pour DDR-SDRAM. A noter que les trois slots supportent la DDR333 et que la carte contient une protection OTP (Over Temperature protection). Dernier point, la carte comporte un jumper de FSB réglable à 100, 133 Mhz et meme 166 Mhz. Cependant, nous n'avons pas sous la main d'Athlon XP 2700+ ou plus. Voyons les points positifs et negatifs de ce layout :
|
Points Positifs +
|
Points Négatifs -
|
|
|

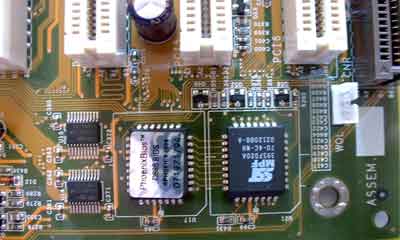

Pas vraiment de point négatif au niveau du layout de cette carte puisqu'elle ne contient que peu de controleurs. Un apercu des deux puces Flash de 2 Mbits qui hebergent les deux versions du BIOS (Backup et principal)
Voyons les composants utilisés par cette carte :
- Etudes des composants :
|
NorthBridge VIA VT8367 - [43°C] |
|
 |
Le Northbridge KT333 (alias VT8367) est actuellement trés proche du chipset KT400 qui ne se distingue que par le support AGP 8x et V-Link 533 Mo/s.
|
|
SouthBridge VIA VT8235 - [50°C] |
|
|
le VT8235 est l'évalution directe du VT8232 que l'on trouvait sur le KT266A et sur certains KT333. Il apporte comme principales nouveautés la gestion de l'ATA133, de l'USB 2.0 ainsi que du nouveau bus V-Link 533 Mo/s. Pour plus d'infos, voir le chapitre precedent.
|
 |
|
Contrôleur Super I/O Winbond W83697HF - [32°C] |
|
|
|
Le Contrôleur Super I/O LPC Winbond W83697HF est, contrairement au 83627, peu répandu. Il intégre des fonctions de monitoring hardware, mais il est d'une conception plus ancienne et gére d'anciennes normes qui n'ont pas vraiment d'interet à l'heure actuelle
Son Datasheet est disponible ici |
|
Générateur de fréquences ICS 94228 BF - [35°C] |
|
|
Contrairement aux PLL plus recents, l'ICS 94228 est trés connus. En effet, il a été concu pour etre le PLL de référence chez ICS pour les plateformes KT266. Il fonctionne donc sur les KT266/266A/333 qui sont trés proche au niveau de leurs architectures. Il peut délivrer une frequence comprise entre 66 et 233 Mhz pas pas de 1 Mhz. Son Datasheet est disponible ici |
 |
|
Buffer DDR à verouillage de phase - ICS 93718 - [36°C] |
|
 |
Le choix du 93718 semble réfléchi. En effet, Albatron aurait pu avoir le choix entre l'ICS 93705, spécifié jusqu'a 170 Mhz, l'ICS93718, spécifié à 200 Mhz et enfin le 93735, specifié à 265 Mhz. Sans faire le choix du modele d'entrée de gamme, Alabtron a choisi la catégorie juste au dessus, sans prendre le haut de gamme pour ne pas trop agir sur le prix. Logique Son Datasheet complet est disponible ici |
|
Codec AC97 2.2 - Realtek ALC650 - [41°C] |
|
|
L'ALC650 de Realtek est ce qu'on pourrait appeler "le plus haut de gamme de l'entrée de gamme". En effet, c'est la version la plus évoluée des controleurs AC97 qui supporte le son sur 6 canaux et le SPDIF. Son Datasheet complet est disponible ici |
|
|
Controleur de Synthese vocale WL2250-AM - [32°C] |
|
 |
Ce controleur supporte quatre langues differentes (Anglais, Allemand, Chinois, Japonais dans le cas de l'Albatron). Ce composant est principalement utilisé par Aopen et Albatron. Malheureusement, nous n'avons pas plus d'informations sur ce composant. |
- L'étage d'Alimentation

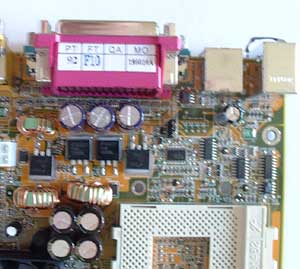

L'etage d'alimentation de la KX400+ Pro n'est pas exceptionel, il est composé d'un montage classique à MOSFETs sur 2 phases, soit le strict minimum acceptable pour une carte mére Socket A. Voyons ca :
Une heure de fonctionnement avec un Athlon XP 2200+ permet de connaitre la temperature des MOSFETs. Vu le montage 2 phases, la temperature est assez élévée. Nous l'avons mesuré à 63°C, ce qui commence a faire beaucoup, meme si ces composants sont spécifiés jusqu'a 80°C
