DFI NB70-SC (i845D : Pentium 4 + DDR)
By The Mad
Sommaire:



Etude Approfondie du Layout

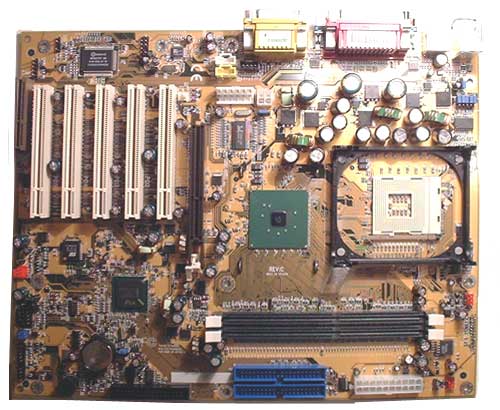

Comme nous l'avons vu dans la partie precedente, le design (layout) de reference d'Intel se rapproche beaucoup de celui que DFI a choisi pour sa NB70-SC. La seule difference notable est la présence de 6 PCIs sur le design d'Intel et de seulement 5 PCIs sur celui de DFI. Voyons tout de suite une photo de la carte afin de se faire une idée :



Design quasi-standard donc, comportant 1 AGP 4x, 5 PCI et un CNR. Les deux slots DDR font un peu "juste" et rappelent le caractére entrée/milieu-de-gamme de l'i845, comme précédemment de l'i815. Le chipset "haut-de-gamme" reste donc toujours l'i850. A noter que le chipset est surmonté d'un dissipateur blanc trés volumineux que nous avons retiré pour la photo. Au cours des tests, ce dissipateur est toujours resté froid. Nous avons donc tenté de retirer le dissipateur pendant le fonctionnement ce qui n'a pas non plus posé de probleme... Ceci dit, voyons les premiers points positifs/négatifs du layout :



Points Positifs +
Points Négatifs -
  • Socket 478 avec un levier en plastique trés solide, ce qui facilite beacoup la mise en place du CPU par rapport aux tiges de métal habituelle.

  • petit buzzer integré ce qui permet de se passer de l'antédiluvient haut-parleur.
  • BIOS soudé a la carte mére !!

  • Support AGP pas vraiment efficace

  • Connecteurs AGP Auxilliaires peu pratiques

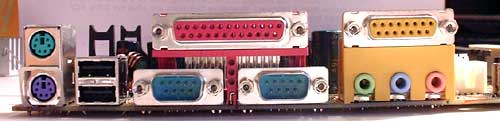

Vu son design trés standard, cette carte n'a pas réellement de point fort comme elle n'a d'ailleurs, de point faibles. Le Socket 478 semble different de ceux rencontré généralement, plus facile a l'utilisation. Le principal point négatif est le BIOS, qui n'est pas sur un support, mais soudé à la carte mére, ce qui signifie un retour en usine en cas de probleme de flash. Jettons un coup d'oeil sur les connecteurs avant de passer à l'étude des composants.





  • Etudes des composants :





NorthBridge Intel i82845 B-Step

Voici le NorthBridge du chipset i845D que nous avons décrit précédemment, il est quasiment identique a la version standard de l'i845, sauf bien entendu, le support de la DDR-SDRAM

  • Support du Pentium 4 0.18/0.13 µm - Bus 100 Mhz - 400 QDR
  • Support de 2 Go de DDR-SDRAM PC1600/PC2100 avec un maximum de 4 banques mémoires
  • Support de l'AGP 4x/2x/1x mais uniquement en mode 1.5 Volts (réservé aux cartes 4x)



SouthBridge i82801BA dit "ICH2"

Complément indispensable du NorthBridge ci-dessus, le Southbridge se charge de la gestion des périphériques "lents". l'ICH2, qui a déja quelques années et qui devrait bientot être remplacé par l'ICH4, gére :

  • 6 Ports PCI 33Mhz répondant à la norme 2.2
  • Deux canaux UltraATA 33/66/100
  • 4 Ports USB à la norme USB 1.1
  • Un controleur LAN (rarement exploité)
  • Un controleur AC97 / SMBUS / LPC (voir page precedente)



Contrôleur Super I/O Winbond W83527HF

Le Contrôleur Super I/O LPC Winbond W82527HF est extremement courant, il est toutefois légérement moins performant que l'ITE8705F. Il gére :

  • Deux controleurs série avec UART 16C550
  • Un controleur de port parallele IEE1284 EPP / ECP
  • Gestionnaire FDD pour lecteur de disquette
  • Gestion de l'EEPROM du BIOS
  • Monitoring hardware : gestion de 6 tensions d'alimentation (donc le VBatt) et de 2 diodes thermiques de mesure des température


Générateur de fréquences Realtek RTM660-106R

Le générateur de fréquence, comme son nom l'indique, sert à générer toutes les fréquences requises par la carte mere (CPU bien sur, mais aussi AGP, PCI, mémoire, ..etc ). La série RTM660 de Realtek est assez récente. Malheureusement, aucun Datasheet n'est actuellement disponible et nous ne pouvons donc pas dire exactement de quoi est capable ce PLL sans en avoir pris connaissance.



Générateur de tension Intersil HIP6301CB

Et revoici ENCORE Le HIP6301 d'Intersil, Pentium 4, Athlon XP, Celeron, il aura tout fait. Toujours capable de délivrer une tension comprise entre 1.1 et 1.85 Volts par pas de 25 mV. Il est réputé pour sa stabilité en tension. Cependant, il serait peut-etre temps de changer de composant parceque qu'il existe des alternatives plus performantes.

Son Datasheet complet est disponible ici



Codec AC97 2.2 - Realtek ALC201

Rien de spécial à dire sur le Realtek ALC201 qui est un controleur/interface AC97 V2.2 tout-a-fait standard qu'on peut retrouver dans un grand nombre de carte-mère. Pour écouter un MP3, c'est suffisant, mais ne lui en demandez pas plus.

Son Datasheet complet est disponible ici



  • Génération de tension :

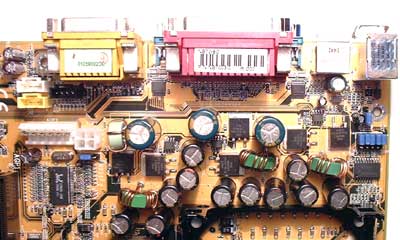

Un mot sur la partie génération de tension/courant. Celle-ci respecte quasiment à la lettre les spécifications d'Intel. Elle necessite cependant une alimentation à la norma ATX 2.03 car deux connecteurs ATC auxilliaires sont présent et absolument indispensables. L'étage d'alimentation est réalisé avec un montage à 3x2 MOSFETs équipé de drivers Intersil HIP6601ACB. Les condensateurs sont tous des modéles 2200 µF, un peu léger, mais dans la plage de tolérance (on aurait préféré des 3300 µF)
