DFI NB73-EA (i845E : Pentium 4B + ICH4)
By The Mad
Sommaire:



Etude appronfondie du Layout

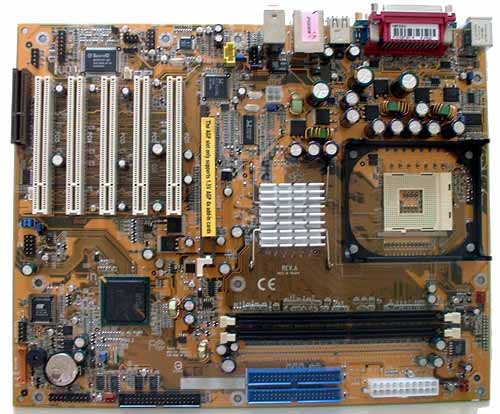

Aprés la théorie, passons à la pratique ! Jettons maintenant un premier coup d'oeil sur la carte mére avant de nous lancer dans l'exploration de celle-ci. Comme souvent, le design de la NB73-EA est trés proche du design de référence d'Intel pour le chipset i845 :





Comme on peut le voir, le design de la carte n'a rien d'extraordinaire. 5 PCIs (on aurait préféré 6), 2 slots DDR-SDRAM (ce sont les spécifications d'Intel pour l'i845). DFI a doté le Northbridge d'un imposant dissipateur. Lors de nos tests, nous n'avons remarqué aucune surchauffe excessive du radiateur qui est resté à peine tiéde. Voyons en vrac les points positifs et négatifs du layout :



Points Positifs +
Points Négatifs -
  • BIOS sur un support
  • Buzzer intégré à la carte mére
  • Slots mémoire dégagé des ports IDE et du Socket du processeur
  • Socket 478 de bonne qualité et facile à manipuler
  • Connecteur ATX auxilliaire trés éloigné du connecteur principal
  • Support AGP trés "moyen"

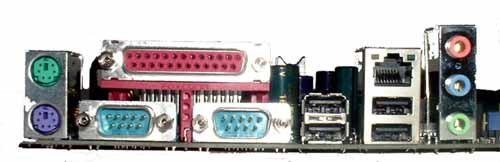

DFI a donc tenu compte des remarques sur le BIOS qui est maintenant sur un support. Bref, le principal point négatif de la NB70-SC est réparé et cette carte n'a maintenant plus aucun défaut majeur concernant son layout. Cependant, le layout de la NB73-EA est semblable à 90% à celui de la NB70-SC que nous avions testé il y a quelques semaines. L'intégration de l'i845E en lieu et place de l'i845B ne semble pas avoir posé beaucoup de problémes. Un coup d'oeil sur la face avant :



On voit bien ici les 2 ports PS2, le port parallele, les 2 ports série, les 2 ports USB 2.0 ainsi que 2 ports USB 1.1 et le connecteur LAN 10/100 MBits. On termine avec le connecter audio 6 cannaux (devant / derrier / basse-centrale)



  • Etudes des composants :



NorthBridge Intel i82845E

Voici le NorthBridge du chipset i845E que nous avons décrit précédemment, il est quasiment identique a l'i845B, sauf bien entendu, le support du bus 533 QDR. Cette carte étant un Engineering Sample, il est estampillé "SECRET". Et quand c'est "SECRET", c'est pour X86-secret ! :-)

  • Support du Pentium 4 0.18/0.13 µm ainsi que du Celeron Willamette
  • Support du Bus 100 & 133 Mhz - 400 & 533 QDR
  • Support de 2 Go de DDR-SDRAM PC1600/PC2100 avec un maximum de 4 banques mémoires
  • Support de l'AGP 4x/2x/1x mais uniquement en mode 1.5 Volts (réservé aux cartes 4x)



SouthBridge i82801DB dit "ICH4"

Voici donc le fameux ICH4. estampillé lui aussi "SECRET". Détaillé dans à la page 3, ce composant Southbridge se charge de gerer les périphériques "lents".

  • 6 Ports PCI 33Mhz répondant à la norme 2.2
  • Deux canaux UltraATA 33/66/100
  • 6 Ports USB à la norme USB 1.1
  • 2 Ports USB à la norme USB 2.0
  • Un controleur LAN 10/100 Mbit/s
  • Un controleur AC97 / SMBUS / LPC



Contrôleur Super I/O Winbond W83637HF-AW

Le Contrôleur Super I/O LPC Winbond W83637HF est un composant haut-de-gamme. En effet, il permet la gestion des cartes à puces en plus des traditionnelles fonctions qui lui sont dévolues.

  • Deux controleurs série + parallele + FDD
  • Gestion de l'EEPROM du BIOS
  • Monitoring hardware : gestion de 6 tensions d'alimentation (donc le VBatt) et de 2 diodes thermiques de mesure des température
  • Gestion des cartes à puces au format PC/SC ainsi que des Memory Stick et SD

Son Datasheet est disponible ici


Générateur de fréquences Realtek RTM360-408R

Le générateur de fréquence, comme son nom l'indique, sert à générer toutes les fréquences requises par la carte mere (CPU bien sur, mais aussi AGP, PCI, mémoire, ..etc ). Malheureusement, aucun Datasheet n'est actuellement disponible et nous ne pouvons donc pas dire exactement de quoi est capable ce PLL sans en avoir pris connaissance. La seule chose dont nous soyons sur, c'est qu'il peut monter jusqu'a 250 Mhz de FSB et qu'il permet de locker la frequence PCI ! C'est un composant haut-de-gamme utilisé par Abit pour sa BD7-RAID.



Générateur de tension Intersil HIP6301CB

Et revoici ENCORE Le HIP6301 d'Intersil, Pentium 4, Athlon XP, Celeron, il aura tout fait. Toujours capable de délivrer une tension comprise entre 1.1 et 1.85 Volts par pas de 25 mV. Il est réputé pour sa stabilité en tension et en fréquence.

Son Datasheet complet est disponible ici



Codec AC97 2.2 - Realtek ALC650

L'ALC650 est le top de chez Realtek dans la catégorie "Controleur Audio". Il est bien plus performant que les traditionnels ALC201 qu'on retrouve généralement grace a un DAC 20 bits et une gestion avancée de 6 cannaux ainsi que d'entrée/sorties S/PDIF

Son Datasheet complet est disponible ici



Controleur Ethernet Realtek RTL8100BL

Le RTL8100BL de Realtek est un PNYceiver (qui permet de faire l'interface entre le port RJ45 et les fonctions reseaux integrées aux Southbridge ICH4). Il permet une gestion de l'Ethernet 10-BaseT et 100-BaseTX en auto-négociation.





    • Diagnostique On-Board



La NB73-EA est doté pour la premiere fois chez DFI de fonctions avancées de diagnostics on-board. En effet, 7 leds CMS indique l'état de la carte à tout moment, et surtout pendant le boot. Voici leurs fonctions respectives :

  • PCI LED : Indique si les ports PCI sont alimentés. Cette LED doit absolument etre eteinte lorsqu'on veut ajouter ou retirer une carte PCI.
  • DIMM LED : En cas de probleme avec la mémoire, cette LED se met à clignoter, sinon, elle est alumée fixe.
  • AGP LED : Plus interessant. En cas de probleme avec la carte AGP, souvent mal enfoncée ou si une carte AGP 3.3 Volts est placée, cette LED s'allume immédiatement en rouge. A noter qu'un systéme de protection protége la carte en cas d'insertion d'une carte 3.3 Volts.

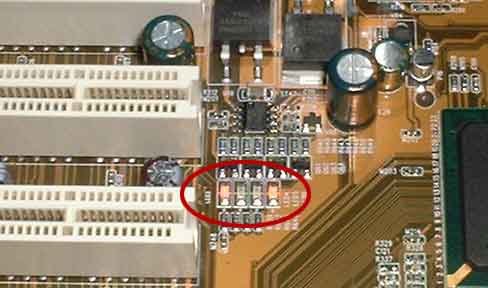

  • 4 Diagnostics LED : Ces quatres leds agissent exactement comme le systeme de LED de MSI. C'est en fait une sorte de POST-Card qui indique un code binaire sur 4 bits. En fonction de l'etat des leds, on peut diagnostiquer d'ou vient exactement le probleme :

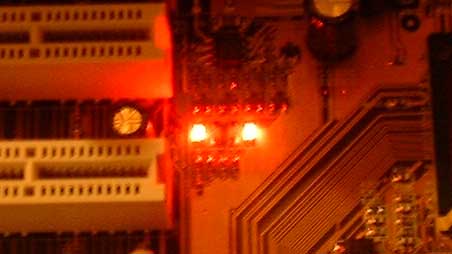

Vue de nuit :





Ce systéme pourra venir en aide aux overclockers confronté à des difficultés avec un des elements du PC..
