Etude approfondie du Layout

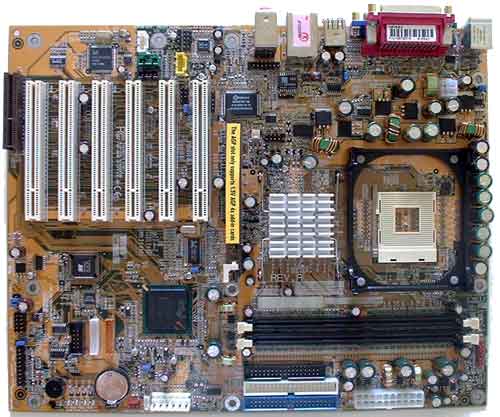

Aprés avoir décortiqué le chipset, faisons de meme avec la carte mère sur laquelle il est integré afin d'étudier les choix technologiques. Voyons tout de suite la NB76-EA de DFI :
Premiere chose par rapport a la NB73 et son i845E, la presence de 6 Ports PCIs ! Le layout de la carte est lui aussi assez standard, a part peut-etre le socket 478 qui est incliné à 90° par rapport aux autres cartes. Les slots DDR-SDRAM sont toujours au nombre de deux, mais cette limitation est due au chipset i845 et pas au constructeur. Malgré le presence d'un core graphique dans le Northbridge, l'imposant dissipateur ne chauffe pas excessivement. Voici donc le traditionel tableau recapitulatifs des points forts/faibles du layout :
|
Points Positifs +
|
Points Négatifs -
|
|
|
Bref, quelques petits défauts dont on ne tiendra pas compte etant donné l'intégration de la carte et les multiples controleurs divers qu'elle contient. La majorité des jumpers est facile d'accés ce qui simplifie de beaucoup leur manipulations. Voyons l'avant de la carte :

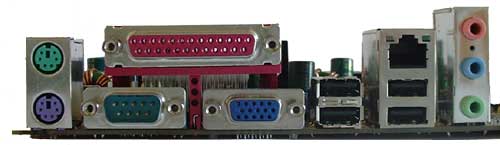

Meme panel ATX que la NB73, excepté, bien sur, la presence du port DB15 VGA. Le COM2 est déporté sur une carte que nous avons vue dans la partie 2. Passons maintenant à l'étude des composants de la carte :
- Etudes des composants :
|
NorthBridge Intel i82845G |
|
 |
Ce Northbridge est donc l'i845G. Il s'agit en quelque sorte d'un i845E avec un core graphique integré. Cette carte étant un Engineering Sample, il est estampillé "SECRET". Et, comme nous l'avons déjà dit, quand c'est "SECRET", c'est pour X86-secret ! :-)
|
|
SouthBridge i82801DB dit "ICH4" |
|
|
Voici donc le fameux ICH4. estampillé lui aussi "SECRET". Détaillé dans à la page 3, ce composant Southbridge se charge de gerer les périphériques "lents".
|
 |
|
Contrôleur Super I/O Winbond W83627HF-AW |
|
|
|
Le Contrôleur Super I/O LPC Winbond W83627HF est trés standard. C'est un controleur LPC standard, qui ne comporte pas de gestion de cartes a puces. Un composant externe devra donc etre utilisé pour la gestion de celles-ci
Son Datasheet est disponible ici |
|
Générateur de fréquences Realtek RTM360-111R |
|
|
Ce générateur de frequence est completement inconnu au bataillon. Il fait partie de la gamme RTM360 de Realtek. Il peut donc monter jusqu'a 250 Mhz et permettre un reglage fixe du CPU. Cependant, il doit etre dédié au composant i845G qui necessite d'autres frequences pour le core graphique. C'est surement la raison pour laquelle il n'apparait nulle part |
 |
|
Générateur de tension Intersil HIP6301CB |
|
 |
Et revoici ENCORE Le HIP6301 d'Intersil, Pentium 4, Athlon XP, Celeron, il aura tout fait. Toujours capable de délivrer une tension comprise entre 1.1 et 1.85 Volts par pas de 25 mV. Il est réputé pour sa stabilité en tension et en fréquence. Son Datasheet complet est disponible ici |
|
Codec AC97 2.2 - Realtek ALC650 |
|
|
L'ALC650 est le top de chez Realtek dans la catégorie "Controleur Audio". Il est bien plus performant que les traditionnels ALC201 qu'on retrouve généralement grace a un DAC 20 bits et une gestion avancée de 6 cannaux ainsi que d'entrée/sorties S/PDIF Son Datasheet complet est disponible ici |
|
|
Controleur Ethernet Realtek RTL8100BL |
|
 |
Le RTL8100BL de Realtek est un PNYceiver (qui permet de faire l'interface entre le port RJ45 et les fonctions reseaux integrées aux Southbridge ICH4). Il permet une gestion de l'Ethernet 10-BaseT et 100-BaseTX en auto-négociation. |
|
Controleur LPC Carte à Puces / Carte Mémoires Winbond SMART@IO W83L518D |
|
|
Voici le controleur (complement du W83627HF) qui permet la prise en charge du lecteur fournis. Il permet la gestion des cartes a puces (normes PC/SC). Les normes de cartes mémoires supportées sont :
|
|
- DFI "BitGuard" Technology
Afin d'offrir de trés bonnes performances dans le domaine de l'overclocking, la NB76 comprends, tout comme la NB73, la technologie BitGuard. Celle-ci est divisée en plusieurs parties .
1) Systemes avancés de protection de la carte :
- Thermal trip circuits : protége le processeur en cas de temperature excessive.
- CPU OVN circuits : protége le processeur en cas de tension d'alimentation excessives (defaut d'alimentation)
- AGP Protection circuits : protége le chipset en cas d'insertion d'une carte AGP 3.3 Volts

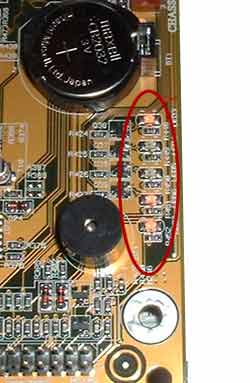

2) Monitoring On-Board à base de LEDs
- PCI LED : Indique si les ports PCI sont alimentés. Cette LED doit absolument etre eteinte lorsqu'on veut ajouter ou retirer une carte PCI.
- DIMM LED : En cas de probleme avec la mémoire, cette LED se met à clignoter, sinon, elle est alumée fixe.
- AGP LED : Plus interessant. En cas de probleme avec la carte AGP, souvent mal enfoncée ou si une carte AGP 3.3 Volts est placée, cette LED s'allume immédiatement en rouge. A noter qu'un systéme de protection protége la carte en cas d'insertion d'une carte 3.3 Volts.
- 4 Diagnostics LED : Ces quatres leds agissent exactement comme le systeme de D-LED de MSI. C'est en fait une sorte de POST-Card qui indique un code binaire sur 4 bits. En fonction de l'etat des leds, on peut diagnostiquer d'ou vient exactement le probleme :
On peut retrouver les correspondances dans le manuel de la carte.
