Etude Approfondie du Layout

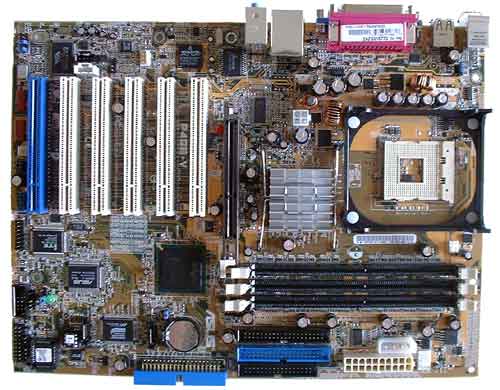

Interessons nous maintenant au layout (disposition et choix des differents éléments sur la carte). Comme nous allons le constater tout de suite, la P4GE-V d'Asus utilise le nouveau layout VRM 10 supportant les Pentium 4 3.06 Ghz. Nous avons déjà pu apercevoir ce layout sur la P4B533-VT, voyons la P4GE-V :

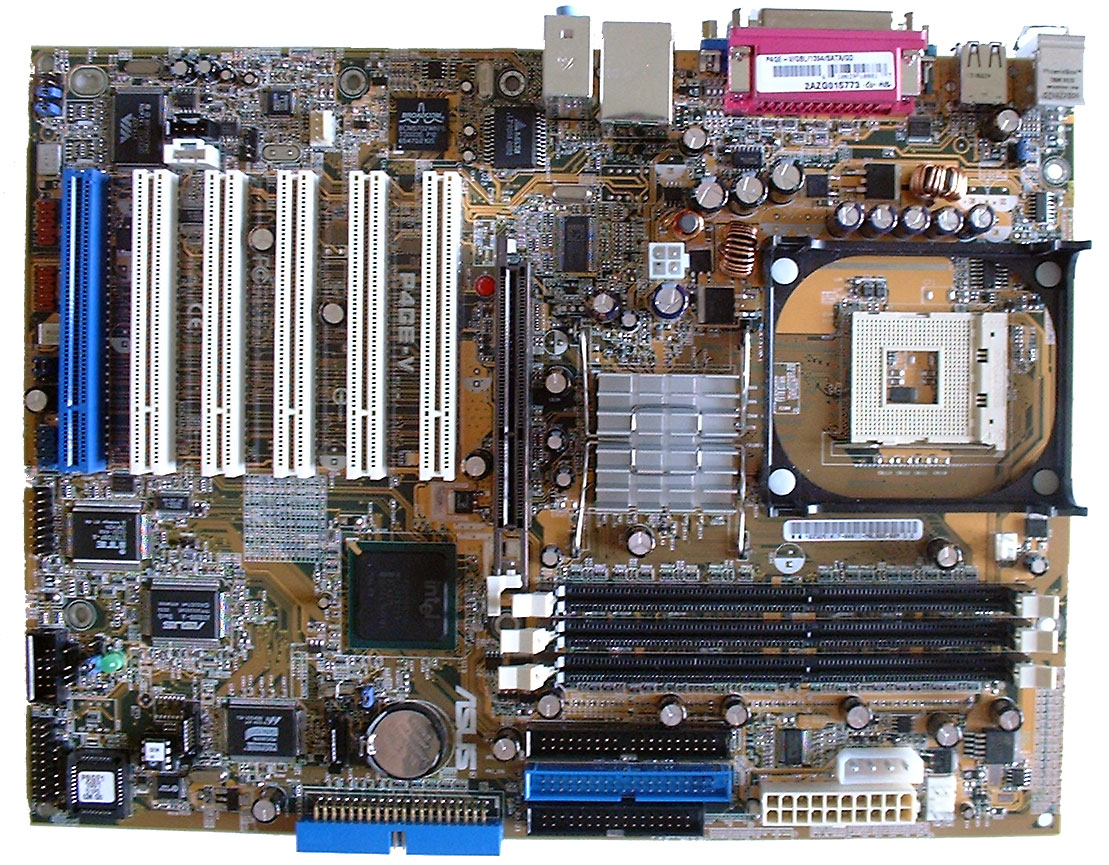

Comme on le voit tout de suite, la P4GE-V est une carte bien remplie, et c'est peu dire. La carte embarque 6 slots PCIs dont un slot BlueMagic, un port AGP 4x, trois emplacement pour modules DDR-SDRAM (mais 4 banques maximum) ainsi que 3 connecteurs P-ATA et 2 connecteurs S-ATA. Parmis les trois connecteurs parallel ATA, un est coudé à 90°. L'alimentation est assurée par l'EZ-Plug dont nous avons parlé dans la partie précédente et qu'on apercoit juste collé au connecteur ATX principal. Derniere chose, contrairement à la P4B533-VT, le BIOS de la carte est sur un support et non plus soudé à même la carte. Cependant, vu le EZ-Flash et le CrashFree BIOS, l'utilité du support est moindre. Passons à un récapticulatifs des points positifs et negatifs du layout :
|
Points positifs
|
Points négatifs
|
|
|

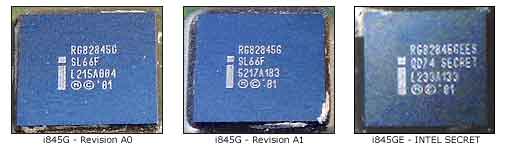

Un point concernant le chipset. Nous avons recu une carte équipée d'un Northbridge "INTEL SECRET" qui est au chipset ce que les "INTEL CONFIDENTIAL" sont au CPUs, c'est à dire des chipsets produits avant le lancement officiel. Voyons rapidement le core d'un i845A0, A1 et de notre i845GE SECRET :
Voyons maintenant en détails tout les composants qui se trouvent sur la P4GE-V ainsi que leurs fonctions.
- Etudes des composants :
|
NorthBridge Intel i82845GE - [32.4°] |
|
 |
Le Nortbridge utilisé dans la P4GE-V est donc un i845GE en révision A1. Il supporte officiellement l'hyperthreading ainsi que la DDR333
|
|
SouthBridge i82801DB - Intel ICH4 - [35.9°] |
|
|
De la meme facon, voici la version finale de l'ICH4. Détaillé dans à la page 3, ce composant Southbridge se charge de gerer les périphériques "lents" et communique avec l'i82845G par le biais du bus Hub Link 1.5. Il est ici en révision B0 (S-SPEC : SL6DM) et supporte :
|
 |
|
Contrôleur Super I/O ITE 8708F - [32.5°] |
|
|
|
L'ITE 8708F-A est un controleur Super I/O LPC avec gestion des cartes à puces, MMC et SD integré. Il est présent sur la majorité des cartes Asustek depuis la P4B266. Cependant, il convient de noter que les fonctions de monitorings sont assurés par l'Asus ASIC.
|
|
Buffer DDR ICS 93722AF - [47.1°] |
|
 |
Pour la P4G-V, Asus a choisi un buffer DDR d'ICS, le 93722. C'est un composant qu'on pourrait situé comme le meilleur dans le milieu-de-gamme ou il se trouve. En effet, il est spécifié pour un fonctionnement jusqu'a 170 Mhz, ce qui est bon si on reste dans les fréquences recommandées, mais ce qui devient limite par la suite. Certes ce composants s'overclocke aussi, mais on aurait préférer voir un 93716, qui lui, est spécifié jusqu'a 233 Mhz. Son Datasheet est disponible ici |
|
Controleur AC97 6 canaux ADI AD1980 - [35.0°] |
|
|
Le controleur AD1980 d'ADI fait partie de la gamme "SoundMAX". Il dispose d'un gestion de 6 canaux ainsi que des désormais classiques entrées/sorties SPDIF. Niveau logiciel, ce controleur supporte Microsoft DirectX™ 8.0, Microsoft DirectSound 3D™, A3D, MacroFX, ZoomFX, MultiDrive 5.1, A3D et EAX. Ce composant présente une qualité nettement au dessus de la moyenne (C-Media, Realtek, ..etc) Le Datasheet n'est pas disponible. |
|
|
Controleur ASIC Asus ASB100 - [34.4°] |
|
 |
Ce controleur se charge du monitoring et de la gestion des voltages, temperatures et frequences de rorations des ventilateurs. Comme nous l'avons dit plus haut, il remplace les fonctions de ce type integrée à L'ITE 8708F. Comme pour tout chip propriétaire, aucune docs n'existe sur ce controleur, cependant, on sait qu'il est trés proche du AS99127F qu'on retrouvait sur la génération précedente de cartes Asus. Il gere 7 voltages, 3 temperatures et 3 frequences de rotations. Pour les developper, son mode de programmation est similaire au controleur Winbond W83781D |
|
Controleur RAID IDE Promise PDC20376 - [45.4°] |
|
|
Le controleur Promise PDC20376 supporte les normes ATA 33/66/100/133 et Serial ATA150. Le controleur permet la gestion du RAID 0 (striping) et duRAID 1 (mirroring). A noter que ce controleur est un vrai controleur Serial ATA RAID, pas comme le PDC20276 qu'on trouvait sur la P4B533-VT et qui necessitait un convertisseur Marvell externe. |
|
|
Controleur FireWire IEEE1394 VIA VT6307 - [30.4°] |
|
 |
Aprés son premier controleur Firewire baptisé VT6306, VIA a annoncé la seconde génération que nous retrouvons aujourd'hui sur la P4GE-V d'Asus. le VT6307, gravé en 0.30 µm, supporte toute les normes IEEE1394 recente (ainsi que l'IEEE1394a P2000). Il supporte deux bus Firewire pouvant fonctionner à 100, 200 ou 400 Mbps. Il est interfacé sur le bus PCI 32 bis standard et est compatible avec l'interface OHCI. Plus d'infos ici |
|
Synthétiseur Vocal Winbond W837915D - [37.0°] |
|
|
Le synthétiseur vocal permet de générer la voix qui vous previent de probleme (ou que tout va bien) lors du boot de la machine. Il est accompagné d'un EEPROM Serial W55F01 de 128 KBits. Plus d'info ici |
|
|
Controleur Gigabit Ethernet Broadcom 5702 - [37.2°] |
||
 |
Ce controleur Broadcom qu'on commence a voir de plus en plus est compatible Ethernet 10/100/1000 Mbit/s. Il fonctionne via un bus PCI 2.2 32 bits / 33 Mhz. Le composant bénéficie de la meme finesse de gravure que les derniers CPU : 0.13 µm. Il est alimenté en 3.3 Volts et est packagé sous la forme d'un composant BGA 196 pins |
|

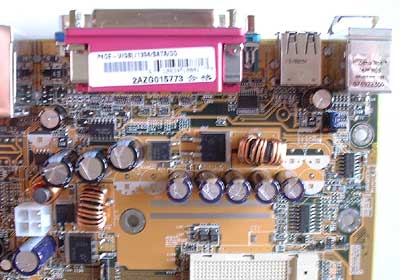

- Alimentation
Sans surpise, l'étage d'alimentation de la P4GE-V est strictement identique à celui qu'on pouvait trouver sur la P4B533-VT. C'est un montage à 4 MOSFETs dépareillés qui ne semble pas fonctionner de la meme facon que les montages traditionnels à x phases. Pour en savoir plus, je vous invite à relire cette page de l'article précédent qui décrit tout les types de montages. Bref, Asus a promit de nous donné plus d'informations sur ce nouveau type d'alimentation. Nous vous les communiquerons des que nous les aurons recu.
