BIOS & Overclocking

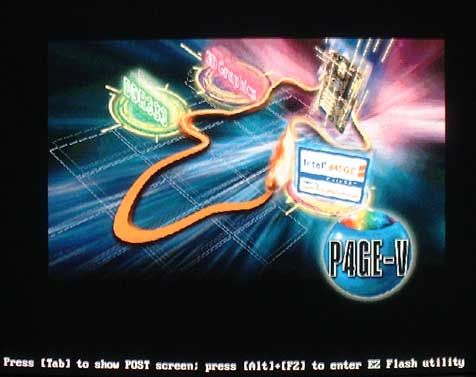

Les produits Asus disposent généralement d'une trés bonne qualité de fabrication ce qui leurs permet d'offrir des performances interessantes dans la domaine de l'overclocking. Mais parlons un peu du BIOS. Comme vous pouvez vous en douter, le BIOS est toujours le BIOS typique d'Asus, basé sur un Award, mais totalement propriétaire. Ce BIOS supporte les Full-Screen Logo. voici celui par defaut :

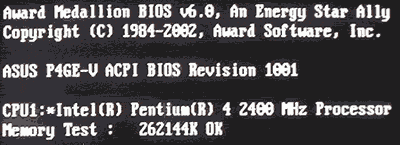

Interessant. Sans juger de l'esthétique, on constate que les trois choses qui apparaissent résument bien la carte : "DDR333", "3D Graphics" et "Hyperthreading". Une simple pression sur [TAB] et nous voici sur l'ecran plus traditionnel du boot :
Le BIOS en est à sa toute premiere révision, la 1001. A l'heure ou j'écris ces lignes, il existe un BIOS 1002 Beta 02. Sur cette capture, il faut noter que le boot de la carte indique "CPU1:*Intel..etc". Cette indication est identique à celle de l'A7M266-D, dual Athlon MP et on s'attend logiquement à un "CPU2:*Intel..etc" avec l'utilisation d'un CPU Hyperthreading. Rentrons maintenant dans le BIOS :
|

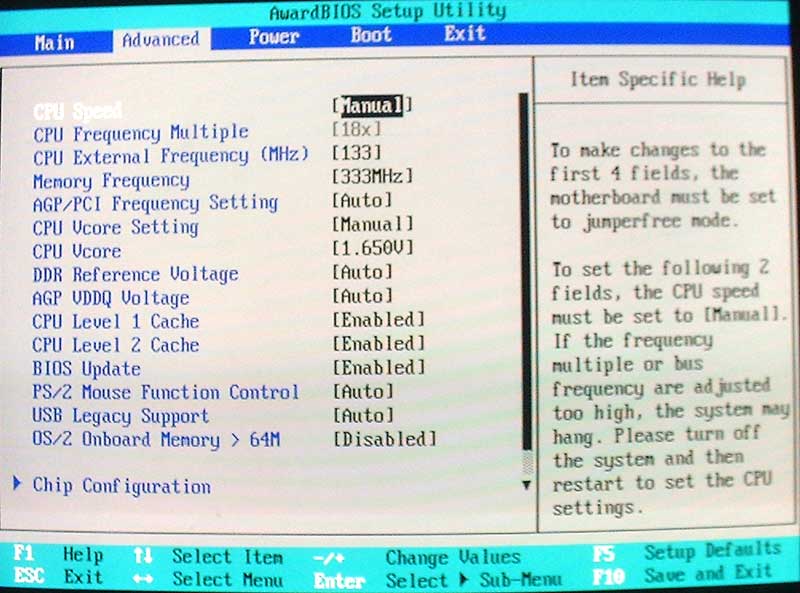

Advanced |

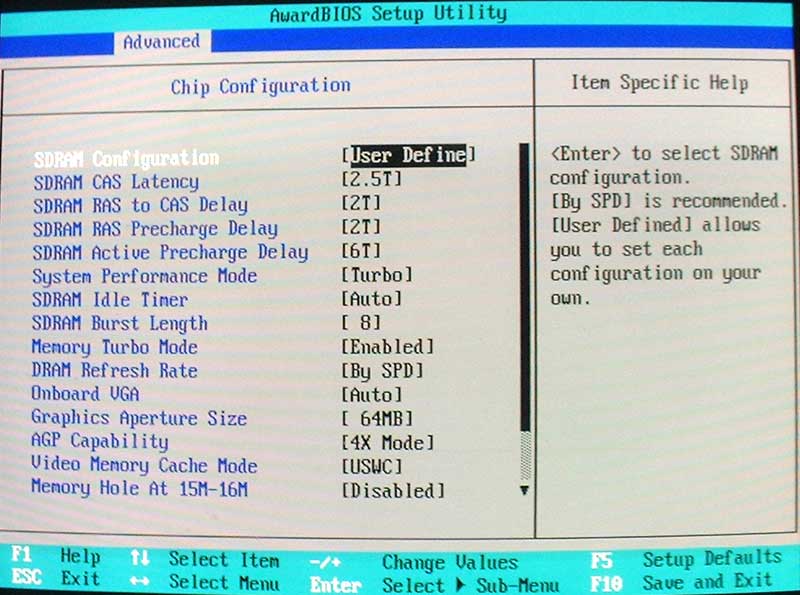

Chip Configuration |

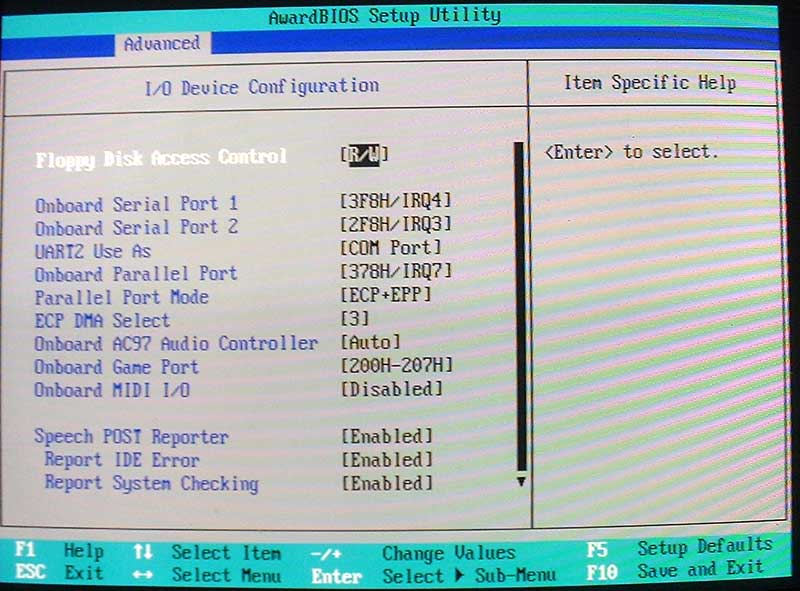

I/O Device Configuration |
||
|

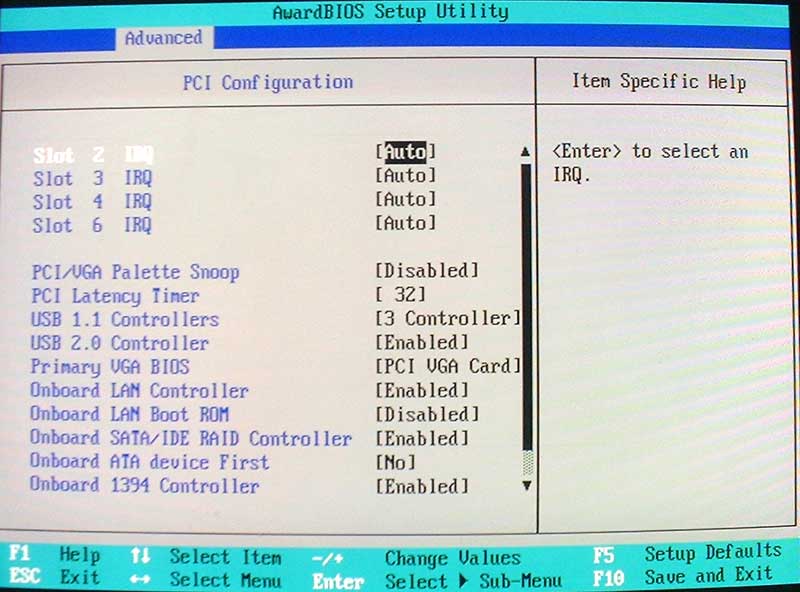

PCI Configuration |

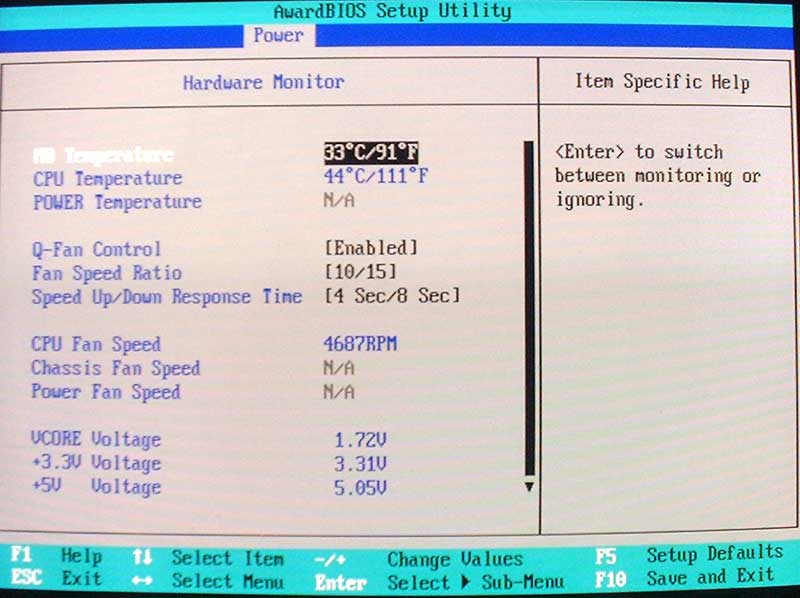

Hardware Monitor |
|||
Comme on le constate, le BIOS est trés complet et permet un haut niveau d'optimisation et de tweaking. Les reglages liés au Q-FAN ou à l'activation/desactivation de tout les controleurs de la carte sont présent. Niveau mémoire, le nombre de réglages est assez impressionant, mais certains sont assez floux (qu'est ce que le "Memory Turbo Mode" par exemple). Voyons les options liées à l'overclocking :
- CPU External Frequency : Reglable de 100 Mhz à 200 Mhz par pas de 1 Mhz
- Memory Frequency : Les Ratios disponibles sont : 4:3 (DDR200), 1:1 (DDR266), 4:5 (DDR333), 3:4 (DDR355).
- AGP/PCI Frequency : Reglable de 66 Mhz à 104 Mhz par pas de ... 0.6 Mhz !
- CPU Vcore : Dans le cas d'un Northwoood, le Vcore est ajustable de 1.5 Volts à 1.85 Volts pas pas de 0.025 Volts
- DDR Reference Voltage : Les choix disponibles sont : 2.5 Volts, 2.6 Volts, 2.7 Volts et 2.9 Volts
- AGP VDDQ Voltage : Ajustable entre 1.5 Volts, 1.6 Volts et 1.7 Volts
Au niveau du VCore, on constate qu'Asus a choisi de supprimer le jumper Overvolt mais d'ajouter un réglage accessible jusqu'a 1.85 Volts dans le BIOS pour un Northwood alimenté en 1.5 Volts par defaut. Passons à l'overclocking.
- Overclocking :
Pour les tests d'overclocking, nous avons troqué notre vieux Pentium 4 2.0 Ghz Willamette contre un Celeron 2 Ghz équipé du core Northwood C1 doté d'un fort potentiel d'overclocking. Nous concervons le Pentium 4 1.6A Ghz car le core B0 dont il est équipé représente encore une grande majortié du parc installé. Tous les overclockings sont réalisés avec une tension de 1.650 Volts.
- Pentium IV 1.6A Ghz - 0.13 µm - Northwood B0
|
FSB
|
Asus P4B533-VT
|
Asus P4GE-V
|
| 100 Mhz |
OK
|
OK
|
| 105 Mhz |
OK
|
OK
|
| 110 Mhz |
OK
|
OK
|
| 115 Mhz |
OK
|
OK
|
| 120 Mhz |
OK
|
OK
|
| 125 Mhz |
OK
|
OK
|
| 130 Mhz |
OK
|
OK
|
| 135 Mhz |
OK
|
OK
|
| 140 Mhz |
OK
|
OK
|
| 145 Mhz |
OK
|
OK
|
| 150 Mhz |
OK
|
OK
|
| 155 Mhz |
OK
|
OK
|
| 160 Mhz |
OK
|
OK
|
| 165 Mhz |
Echec
|
Echec
|
| 170 Mhz |
Echec
|
Echec
|
| 175 Mhz |
Echec
|
Echec
|
| 180 Mhz |
Echec
|
Echec
|
Aucun changement dans ce test, la fréquence maximale que nous pouvons atteindre est 2560 Mhz avec notre P4 1.6 Ghz, ce qui represente un FSB de 160 Mhz. C'est un trés bon résultat.
- Celeron 2.0 Ghz - 0.13 µm - Northwood C0
|
FSB
|
Asus P4B533-VT
|
Asus P4GE-V
|
| 100 Mhz |
OK
|
OK
|
| 105 Mhz |
OK
|
OK
|
| 110 Mhz |
OK
|
OK
|
| 115 Mhz |
OK
|
OK
|
| 120 Mhz |
OK
|
OK
|
| 125 Mhz |
OK
|
OK
|
| 130 Mhz |
OK
|
OK
|
| 135 Mhz |
OK
|
OK
|
| 140 Mhz |
OK
|
OK
|
| 145 Mhz |
Echec
|
OK
|
| 150 Mhz |
Echec
|
Echec
|
| 155 Mhz |
Echec
|
Echec
|
| 160 Mhz |
Echec
|
Echec
|
| 165 Mhz |
Echec
|
Echec
|
Avec le Celeron et une tension de 1.650 Volts, nous sommes parvenu à maintenir une fréquence finale de 2900 Mhz. Ce qui représente un gain de 100 Mhz par rapport à la P4B533-VT. Nous avons mesuré la temperature des MOSFETs avec cet overclocking : 37°C ! C'est trés peu et sans comune mesure avec celle que nous aurions obtenue avec un montage classique.
