Etude Approfondie du Layout

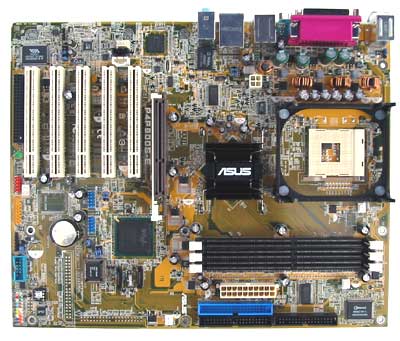

Vu la réorganisation nécessaire au niveau du sous-système mémoire, Asus n'a pas pu se contenter ici de garder le même PCB que la P4P800 et de ne changer que le Northbridge, comme pour la P4P8X. Si la partié mémoire différe, le layout de la P4P800S-E est un mix entre la P4PE et la P4P800 :
Niveau Layout, la mode est revenue aux cinq PCIs. Ceci a l'avantage que la carte graphique ne gène pas les slots DDR-SDRAM. Cependant, on préférerait un espace entre le port AGP et le premier PCI pour les cartes graphiques qui condamne par défaut l'espace situé sous le port AGP. Outre les PCIs, la carte dispose bien sur d'un port AGP 8x avec mécanisme de rétention "nouveau modèle" et de trois slots DDR-SDRAM. La position du connecteur ATX n'est pas des meilleures, loin de la. Coincé entre les slots DDR-SDRAM et les nappes IDE, l'accès sera loin d'être facile lorsque la carte sera montée dans le boîtier. On voit également la présence d'un emplacement pour un contrôleur IDE RAID (un promise vu la forme), mais non câblé. Comme toujours chez Asus, le PLL délivre 202.8 Mhz au lieu des 200.0 Mhz syndicaux. Une mauvaise habitude qui devient lassante.
On n'oubliera pas de mentionner le slot WiFi Asus, monté en série avec le PCI n°5 et qui n'est, au final, qu'un argument marketing pour empêcher d'utiliser les cartes d'extensions WiFi Asus sur d'autres marques de carte mères. Logiquement, le PCI N°5 et le slot WiFi ne peuvent pas être utilisés simultanément. Récapitulons :
| Points positifs |
Points négatifs |
|
|

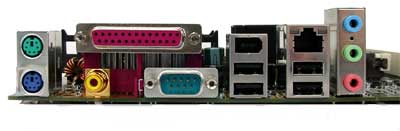

Voyons maintenant la face avant qui abrite différents connecteurs :
La P4P800S-E dispose des deux ports PS/2 classiques, d'un port parallele, d'un port série, de quatre ports USB 2.0 ainsi que d'un Firewire IEEE1394. On terminera par la partie audio qui inclut une sortie S/PDIF et les trois jack traditionnels.Voyons maintenant en détails tout les composants qui se trouvent sur la P4P800S-E ainsi que leurs fonctions.
- Etudes des composants :
| NorthBridge Intel i82848P - [39.7°] |
|
 |
Le Nortbridge utilisé dans la P4P800S-E est donc un i848P, annoncé trés discrétement, il s'agit en fait d'un i865PE amputé d'un canal mémoire. Il supporte officiellement le bus 800 QDR ainsi que la DDR400 en simple canal et, en régle générale, tout ce que supporte l'i865PE :
|
| SouthBridge i82801ER - Intel ICH5R - [41.9°] |
|
| Comme nous l'avons vu en page 3, l'ICH5 est le nouveau Southbridge d'Intel. Comme principale amélioration on trouve la gestion du SATA ainsi que de 2 ports USB 2.0 supplémentaires. Bien que le chipset i848P soit destiné à l'entrée de gamme, c'est l'ICH5R qu'Asus a choisi pour la P4P800S-E
|
 |
| Contrôleur Super I/O Contrôleur Super I/O Winbond W83627THF - [32.9°] - [32.9°] |
|
|
|
Remplacent L'ITE 8708F-A, le Contrôleur Super I/O LPC Winbond W83627 est trés standard. C'est un controleur LPC extremement courant. Cependant, la version THF utilisée ici est trés recente et supporte le Smart-FAN (appelé Q-FAN chez Asus) ainsi que les specifications VRD 10.0 (Prescott)
Son Datasheet est disponible ici |
| Générateur de fréquences ICS 952607DF - [33°] |
|
| L'ICS 952607DF est un nouveau générateur de fréquence dédié aux i865, i875 et maintenant aux i848P. Fait notable, son datasheet est disponible sur le site d'ICST au moment de sa sortie. On apprends donc que ce composant peut générer une fréquence comprise entre 66 Mhz et un impressionant 460 Mhz. Frequence réelle mesure pour un FSB de 200 Mhz : 202.40 Mhz Comme nous l'avons dit plus haut, ce type de "cheat" n'est pas acceptable. Un overclocking d'usine, si minime soit-il, doit absolument être évité. |
 |
| Controleur FireWire IEEE1394 VIA VT6307 - [31.2°] |
|
 |
Aprés son premier controleur Firewire baptisé VT6306, VIA a annoncé la seconde génération que nous retrouvons aujourd'hui sur la P4C800 d'Asus. le VT6307, gravé en 0.30 µm, supporte toute les normes IEEE1394 recente (ainsi que l'IEEE1394a P2000). Il supporte deux bus Firewire pouvant fonctionner à 100, 200 ou 400 Mbps. Il est interfacé sur le bus PCI 32 bis standard et est compatible avec l'interface OHCI. Plus d'infos ici |
| Controleur AC97 6 canaux SoundMAX AD1985 - [35.4°] |
|
| Connu également sous le nom plus commercial de "SoundMAX 4 XL", l'AD1985 est un composant audio recent d'ADI. Il s'agit en fait d'un CODEC AC'97 supportant les normes de positionnement audio 3D ainsi que le SPDIF. Ce composant est egalement capable de detecter ce qui est branché sur ses entrées, ce qui constitue, chez Asus, l'Ai Audio. Son datasheet est disponible ici |
|
| Synthétiseur Vocal Winbond W837915D - [36.2°] |
|
 |
Le synthétiseur vocal permet de générer la voix qui vous previent d'un probleme (ou que tout va bien) lors du boot de la machine. Peu servir pour l'aide au diagnostique, mais il s'agir plus d'un gadget que d'autre chose. De meme, un utilitaire sous windows permet de modifier les voix pré-enregistrées. Plus d'info ici
|
| Controleur Gigabit Ethernet CSA Intel i82547El - [36.4°] |
|
| Interfacé via le bus CSA qui permet de décharger le bus PCI des échanges Gigabit Ethernet, l'Intel i82547El n'en reste pas moins le seul contrôleur CSA actuellement disponible. Supportant l'Ethernet 10/100/1000 en Full-Duplex, c'est un trés bon gestionnaire GbE à l'heure actuelle. Des drivers adaptés sont d'ailleurs disponibles pour tout les OS courant, windows comme unix. |
|
Comme vous l'aurez remarqué, la majorité des controleurs utilisés sont ceux des cartes P4P800/P4C800. Il est amusant de noter que, alors que la P4C800 est le haut-de-gamme et la P4P800S-E l'entrée de gamme, la premiere est dotée de l'ICH5 et d'un controleur GbE 3Com alors que la seconde est équipée des composants haut-de-gamme ICHR et i82547.
- Alimentation

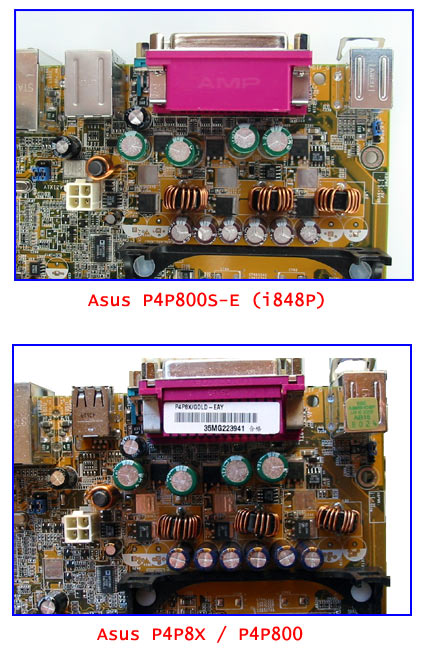

La P4P800S-E est compatible prescott ! C'est dit, c'est sur, c'est confirmé. Remarque interessant a l'heure ou beaucoup s'intérrogent sur le fonctionnement du futur processeur d'Intel avec les cartes mères actuelles. Bien que notre position a ce sujet soit qu'une bonne partie d'intox se soit glissée dans cette rumeurs, il est interessant de constater que le schéma d'alimentation de la P4P800S-E est STRICTEMENT identique à celui qu'on pouvait trouver sur la P4P8X ou la P4P800, soit disant incompatible avec le Prescott. Voyons ca :
Strictement identiques donc. Les deux devraient fonctionner sans problemes avec le Prescott. Concernant le montage utilisé, il s'agit d'un classique ADP3180 a 3 phases, pas aussi bon que l'ADM3168 qu'on trouve sur la P4C800, mais restant trés suffisant. Intensité max en pointe : 150A soit plus de 180W pour un Prescott...
