Asus P4S333 (SiS645 - Pentium 4 DDR)
By The Mad
Sommaire:



Packaging - Caractéristiques

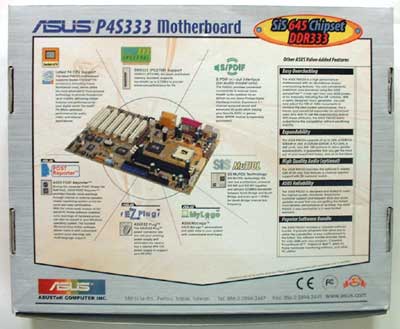

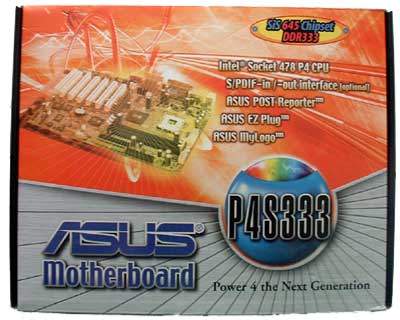

Voyons tout de suite le packaging qu'a choisi Asus pour sa carte :






Une bien belle boite ! Sérigraphiée, tout en couleurs, en carton glacé, ca change des boites unique pour tout les modeles qu'on trouve chez beaucoup d'autres. La support de la DDR333 est mis en avant ainsi que les différentes technologies maisons. Voyons maintenant le contenu de la boite :

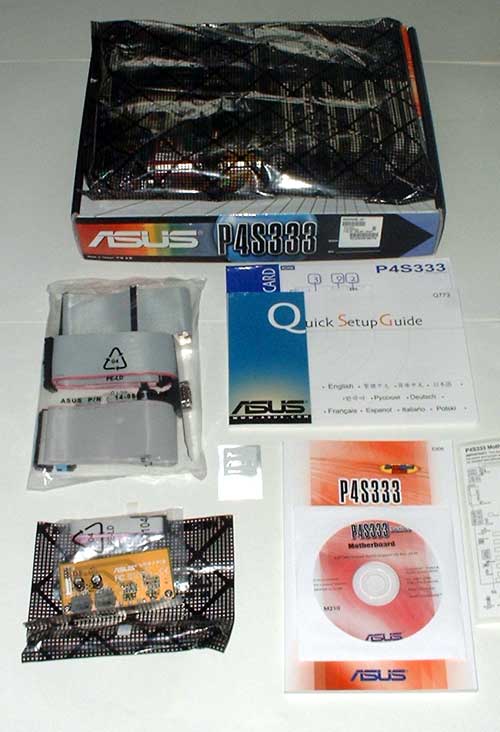

Le moins qu'on puisse dire, c'est que le contenu est trés riche ! Voici le détail :

  • Une nappe IDE UltraDMA 66/100 80 fils
  • Une nappe IDE UltraDMA 33 40 fils
  • Une nappe disquette 34 fils
  • Un connecteur fond de panier pour un port série supplémentaire
  • Un connecteur fond de panier pour deux ports USBs supplémentaires
  • Un CD-ROM de driver et de logiciels maisons
  • Le manuel de la P4S333 (en Anglais)
  • Un "Quick Setup Guide" avec les principales fonctions en 11 langues (dont le Francais)
  • Une "Quick Reference Card", avec les principales fonctions de la carte
  • Un Autocollant a coller dans la tour avec les emplacements des jumpers (trés pratique)
  • Un logo Asus pour les Fanas

Bref, beaucoup de choses trés utiles et, au final, une impression d'abondance dans la documentation et les accesoires. Trés agréable !



  • Caractéristiques de la carte

Voyons un peu les caractéristiques de la cartes selon Asus :

CPU
Socket 478 for FC-PGA2 Pentium® 4 (Willamette/Northwood) 1.4GHz to 2.0GHz+

Form Factor
ATX
12.0" x 8.6" (30.5cm x 21.8cm)
PCB : 4 Couches (Layer)
Chipset

SiS645 & SiS961 Chipset
SiS645 Host/Memory controller with AGP4X North Bridge Single Chipset
SiS® 961 MuTIOL Media I/O
LPC I/O - ITE8705F
System Hardware Monitor: Built-in ITE8705F
LAN: MAC integrated in SiS® 961 & PHY on board (Optional)
AC97 Audio Codec
Compliant with AC97 2.1 specification

Memory
3 DDR DIMM sockets
Max. 3GB unbuffered PC2700/PC2100/PC1600 ECC/non-ECC DDR SDRAM Memory
Maximum: 3.0GB DDR SDRAM
SYSTEM BIOS :
2Mb Flash EEPROM, ASUS JumperFree™
Award BIOS with ACPI, DMI2.0, PnP, WfM2.0, Green, TCAV (Trend ChipAway Anti-Virus)

Expansion Slot:
1x  Universal-AGP slot for both 2x/4xAGP (v2.0 compliant)
6x  32-Bit PCI slots (v2.2 compliant)
1x  ACR slot

I/O Interface :

Smart Card /Memory Stick /Secure Digital reader connectors (optional)
ASUS iPanel connector (optional)
ASUS front panel audio connector (optional)
2 x USB headers support optional 4 USB ports
CPU /chassis fan, 20-pin ATX power, 4-pin ATX 12V power
CD /AUX /Modem in, S/PDIF-in/out (all optional)
SIR, COM2
Wake-On-LAN, Wake-On-Ring, chassis intrusion, SMBus.
PS/2 keyboard /mouse, 2 x USB, 1 x Serial, 1 x Parallel, 1 x RJ-45 (optional),
Game/Mic-in/Line-in/Line-out (optional)

Audio (Optional)
C-Media CMI8738 6-channel hardware audio controller
S/PDIF-in/-out interface

Hardware Monitoring
ASUS ASIC
3 FAN sensors, voltages and temperature monitoring



Special Features :

ASUS® Post Reporter™ for system voice warnings
Smart Card Reader support (optional)
Memory Stick and Secure Digital support (optional)
ASUS MyLogo™ for customized boot logos
ASUS EZ Plug™ for flexible power connectivity
ASUS iPanel Family for easy connection and one-touch management (optional)
ASUS JumperFree™
Suspend-to-RAM (STR)






Suite ( Présentation du Chipset (SiS645) )
