Etude approfondie du Layout
* MSI
655 MAX-FISR *

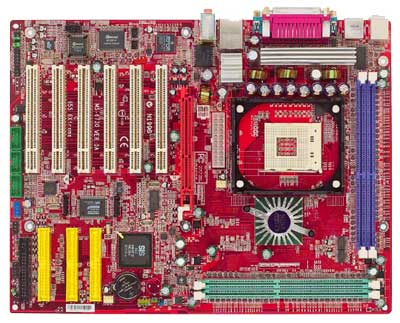

Derniere concurrente, la MSI 655 MAX-FISR. Disponible en deux versions, la MSI 655 Max ne sera commercialisée qu'avec la révision B0 du chipset SiS655. Voyons tout de suite le layout de la carte :
La MSI 655 MAX emploie un layout très semblable à l'ASUS P4SDX. La carte comporte 6 slots PCIs ainsi que quatre slots DDR-SDRAM regroupée deux par deux à 90° l'un de l'autre. L'emplacement du connecteur d'alimentation ATX est, selon moi, très bien placé puisqu'il ne gêne pas la mise en place dans un boîtier. Par contre, la couleur des trois connecteurs IDE peuvent prêter à confusion. Il aurait été préférable que les deux connecteurs géré par le Southbridge soient distingués du connecteur IDE géré par le composant Promise. Dernier point, le Northbridge est équipé d'un radia "Design", en forme d'étoile. Voici les points positifs et négatifs du layout de la MSI 655 MAX :
| Points positifs |
Points négatifs |
|
|

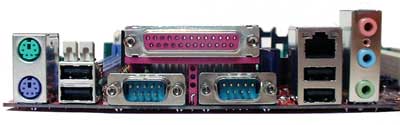

Outre les slots DDR-SDRAM placés 2 par 2, le layout de la carte est trés simple. Bien que le Northbridge soit trés proche du CPU, le montage d'un Alpha PAL8942 n'a pas posé de probleme. La partie avant de la carte est, à l'image du layout, trés classique :
On y trouve :
- Deux ports PS/2
- Quatres Ports USB 2.0
- Un port LAN 10/100 Mbit/s
- Un port parallele DB26
- Deux Port Série DB5
- Trois entrée/sortie audio sur Jack 3.5
Voyons maintenant les choix fait par MSI pour sa carte :
- Etudes des composants :
| NorthBridge SiS 655 - [41.5°] |
|
 |
Le Nortbridge utilisé dans la P4SDX est donc le SiS 655. Basé en grande partie sur le SiS 648, il apporte le support d'un deuxieme controleur mémoire pouvant fonctionner en mode 128 bits avec deux modules mémoire identiques ou 2*64 bits avec deux modules différents.
|
| SouthBridge SiS 963 - [51.4°] |
|
| Complement direct du SiS655, le Southbridge SiS963. Ces deux composants communiquent entre eux via le bus MuTIOL 1G offrant 1 Go/s de bande passante. A l'heure actuelle, le 963 est le Southbridge le plus perfectionné de SiS, il supporte :
|
 |
| Contrôleur Super I/O Winbond 83697HF - [32.4°] |
|
|
|
Le Contrôleur Super I/O LPC Winbond W83697HF est un composant relativement répandu. Il est doté d'un monitoring hardware plus avancé que le W83627HF qu'on retrouve aussi sur beaucoup de cartes.
Son Datasheet est disponible ici |
| Générateur de fréquences ICS 952011AF - [33.7°] |
|
| De nouveau, revoici le 952011 d'ICST qu'on trouvait également dans l'Asus P4SDX mais pas sur le Gigabyte. Aucune information sur ce composant, mais on peut trés bien imaginer qu'il a été conçu spécialement pour le nouveau chipset de SiS. Frequence réelle mesure pour un FSB de 133 Mhz : 135.14 Mhz MSI semble avoir la meme mauvaise habitude qu'Asus au sujet du controleur mémoire. Messieurs, le FSB de base, c'est 133.33 Mhz, pas 135 Mhz ! |
 |
| 2x Buffer DDR ICS 93737BF - [38.5°] |
|
 |
Aprés le 93722 sur la gigabyte (trés moyen) et le 93732 sur l'Asus (trés bon), on rencontre sur la 655 Max un nouveau type de buffer DDR, le 93737. Malheureusement, si les deux premiers sont correctement documenté, aucune information n'apparait sur ce composant. |
| Controleur AC97 6 canaux CMI9739A - [41.3°] |
|
| Le controleur AC97 2.2 CMI9739 gére 6 canaux analogiques. Le controleur supporte aussi une interface SPDIF 18-20 bits entrée et sortie. Le driver est compatible DirectSound 3D et EAX 1.0 / 2.0 et des drivers sont disponibles pour la plupart des systèmes d'exploitations. Le Datasheet est disponible ici |
|
|
Controleur (PHY) Firewire Agere FW803 - [35.7°] |
|
 |
Comme pour les deux autre cartes, la MSI 655 Max ne comprends pas de controleur OHCI Firewire mais un simple PHYceiver qui interface le controleur IEEE1394 intégré au southbridge. Proposé sous la forme d'un composante 64 pins, il supporte trois ports Firewire 100/200/400 Mbit/s Le Datasheet est disponible ici |
| Controleur RAID IDE Promise PDC20376 - [46.4°] |
|
| Le controleur Promise PDC20376 supporte les normes ATA 33/66/100/133 et Serial ATA150. Le controleur permet la gestion du RAID 0 (striping) et duRAID 1 (mirroring). A noter que ce controleur est un vrai controleur Serial ATA RAID, pas comme le PDC20276 qu'on trouvait sur la P4B533-VT et qui necessitait un convertisseur Marvell externe. |
|
| Controleur Gigabit Ethernet Broadcom 5702 - [39.9°] |
|
 |
Ce controleur Broadcom qu'on commence a voir de plus en plus est compatible Ethernet 10/100/1000 Mbit/s. Il fonctionne via un bus PCI 2.2 32 bits / 33 Mhz. Le composant bénéficie de la meme finesse de gravure que les derniers CPU : 0.13 µm. Il est alimenté en 3.3 Volts et est packagé sous la forme d'un composant BGA 196 pins |
- L' étage d'alimentation :

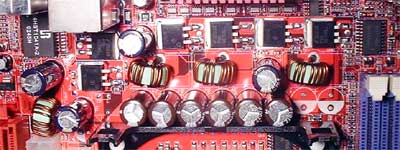

Un dernier mot sur l'étage d'alimentation de la carte : Strictement identique à celui de la Gigabyte. Basé sur un HIP6301 et un montage à 3 phases avec 2 MOSFETs par phase, c'est l'extreme limite qu'on puisse offrir aujourd'hui. De plus, le filtrage du courant d'entrée est assez faible, avec seulement 2 condensateurs de 1500 µF. Il y a fort à parier que la MSI 655 Max sera trés tributaire de la qualité de l'alimentation utilisée. Voyons le montage en lui même :
On compte quatres selfs, c'est donc bien un montage à (4-1) 3 phases. le composant HIP6301 qu'on aperçoit en haut, à droite dispose d'un générateur de tension capable de délivrer de 1.1 Volts à 1.85 Volts dans sa configuration de base.
