Etude Approfondie du Layout

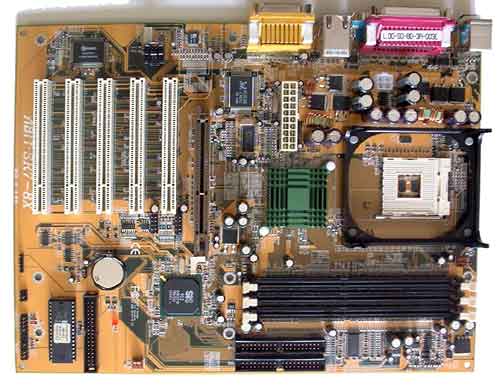

Le layout désigne la disposition des différents composants nécessaires au fonctionnement d'une carte mère. Dans cette partie, nous nous interessons a leur dispositions, mais aussi au choix des composants utilisés qui nous en dira plus sur le procédé de fabrication de cette carte par Abit. Voyons d'abords la carte en elle-meme :
Comme on le voit tout suite, la carte dispose d'un layout ATX trés conventionnel et trés simple. Elle comorte cinq slots PCI, le fameux port AGP 8x ainsi que 3 slots DDR-SDRAM. Rien de bien transcendant a dire sur le layout de cette carte, si ce n'est que tout est standard et doit respecter a la lettre le design de reference de SiS. Seul petit point noir, le firewire n'est pas présent. Mais pour une carte a 140€, peu s'en plaindrons. Concernant le petit radiateur qui se trouve sur le Northbridge, nous avons constaté qu'il chauffait relativement (idem pour le Southbridge), en cas d'overclocking, il faudra peut-etre le remplacer par un modele plus performant. Voyons en vrac les points positifs et negatifs de la carte :
|
Points Positifs +
|
Points Négatifs -
|
|
|
Au final, vu le prix et le positionnement de la carte, il ne semble pas y avoir de gros points négatifs a cette carte. Les points négatifs restant du domaine de l'acceptable. Avant de sortir la loupe, juste un point a préciser. Au moment ou nous rédigeons cet article, les seuls tests disponibles sur Internet du SiS648 utilisent des cartes de références SiS et ne sont pas des cartes grands publiques. A y regarder de plus prés, on constate que le chipset qui équipe ces cartes sont des révisions A1 alors que la SR7-8X d'Abit que nous avons obtenu présente un chipset A2 :
|
SiS648 - A1 (Source LostCircuits) |
SiS648 - A2 |
Comme on le voit, les chipsets mis en circulation sur le marché grand publique bénéficierons de la révision A2 du SiS 648, qui semble avoir résolu quelques rares problemes de stabilité au niveau de la mémoire (surtout avec des fréquences > DDR333). Passons à l'étude des composants utilisés :
- Etudes des composants :
|
NorthBridge SiS 648 |
|
 |
Troisieme génération de la gamme commencée par le SiS645, le 648, dont nous avons parlé plus longuement au chapitre précédent, présente les caractéristiques suivantes :
|
|
SouthBridge SiS 963 |
|
|
Compagnon du Northbridge ci-dessus, le Southbridge SiS 963 communique avec lui via le bus MuTIOL 1G permettant une bande passante maximum théorique de 1Go/s. Ce débit est utilisé par les nombreux périphériques rapides que ce Southbridge inclus :
|
 |
|
Contrôleur Super I/O Winbond W83697HF |
|
|
|
Le Contrôleur Super I/O LPC Winbond W83697HF est, contrairement au 83627, peu répandu. Il intégre des fonctions de monitoring hardware, mais il est d'une conception plus ancienne et gére d'anciennes normes qui n'ont pas vraiment d'interet à l'heure actuelle
Son Datasheet est disponible ici |
|
Buffer DDR à verouillage de phase - ICS 93735 |
|
 |
On s'attendait a trouver ici un ICS 93705, comme le prévoit les recommandations d'ICS. Mais c'est un 93735 qu'Abit a choisi d'inclure sur la SR7-8X. C'est un bon, un TRES bon choix. En effet, le 93705 est un buffer DDR fonctionnant jusqu'a une fréquence de 170 Mhz. ce buffer aurait été suffisant pour de la DDR333 et aurait donc respecter les spécifications du SiS648. Mais Abit est passé outre et à équipé sa carte de la version trés haut de gamme du 93705, le 93735 qu'on retrouve ici. A la différence du premier, celui-ci est spécifier pour fonctionner jusqu'a .... 265 Mhz ! Son Datasheet complet est disponible ici |
|
Codec AC97 2.2 - Realtek ALC201A |
|
|
L'ALC201A est un de composants les plus basique que l'on puisse trouver chez Realtek pour faire office de controleur AC97. Il est d'une qualité tres approximative et on le remplacera avantageusement par une vraie carte son. Vu l'orientation de la carte, ce n'est pas a proprement parler un point négatif, puisque peu de gens l'utilisent généralement. Son Datasheet complet est disponible ici |
|
|
Controleur Ethernet Realtek RTL8100B |
|
 |
Le RTL8100B de Realtek est un PNYceiver (qui permet de faire l'interface entre le port RJ45 et les fonctions reseaux integrées aux Southbridge SiS). Il permet une gestion de l'Ethernet 10-BaseT et 100-BaseTX en auto-négociation. |
- L'étage d'Alimentation

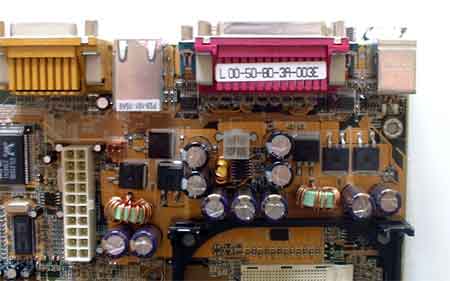

Partie trés souvent négligée dans le cas d'une carte d'entrée de gamme, l'étage d'alimentation n'en reste pas moins garant de la stabilité du systéme et de sa réponse en overclocking. Celui de la SR7-8X est assez surprenant. En effet, il est basé que un montage à six MOSFETs sur trois étages avec un couple (2 condensateurs 1200 µF + 1 self). Le montage utilise un connecteur ATX 12V auxilliaire pour se fournir en courant. Mais le point surprenant n'est pas la. En fait, la SR7-8X ne semble pas comporter de générateur de tension ! Aucun HIP6301, aucun composant particulier ne vient générer la tension. Pourtant on peut modifier la tension d'alimentation du CPU dans le BIOS, donc il existe bien un étage de régulation / génération de tension. Dans l'immédiat, j'avoue ne pas savoir ou il se trouve...
