Chipset i925XE :
Asus P5AD2-E Premium

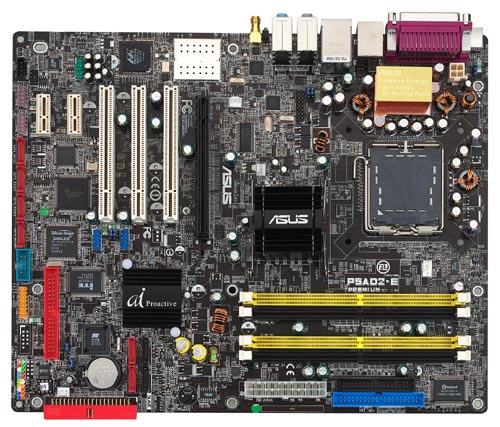

Comme nous l'avons vu, en l'attende du P4 EE 0.09µm, ce n'est pas le processeur qui fera la différence. En effet, pour lancer l'adoption du FSB1066, c'est d'abord sur le chipset qu'Intel compte. L'i925XE se veut donc évolutif puisqu'il supportera également les futurs Pentium 4 standard à bus 1066. Niveau carte mère, c'est encore une fois Asus qui dégaige le premier avec une nouvelle révision de la P5AD2, baptisée, logiquement, P5AD2-E :

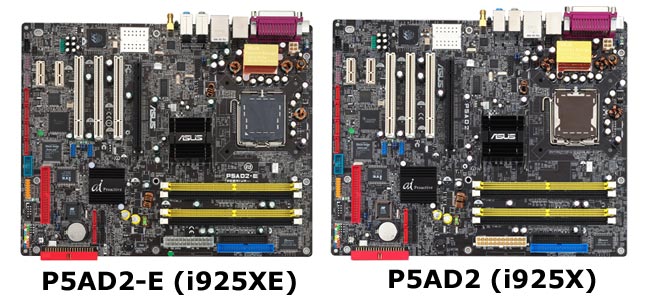

Comme pour la carte d'Intel (D925XECV2), trés peu de différences existent entre la P5AD2 et la P5AD2-E comme on peut le voir sur le montage ci-dessous :
Cependant, outre le support du FSB1066, la carte présente un gros avantage pour les power-users : Sa capacité d'overclocking. En effet, depuis les premièrs i915/925x et les problèmes de PCI Lock, la majorité des overclockers attendaient la prochaine révision du hardware des carte-mères afin de régler ces problemes. Nous verrons un peu plus loin si c'est chose faite ou non. Avant de rentrer dans les détails, voyons l'offre pléthorique que propose Asus en tant que connecteurs et autres cables :
 |
 |
La boite reste dans le classique des nouvelles cartes Asus, sobre et esthétique, un vrai plaisir. Le contenu de la boite fait clairement figure de référence :

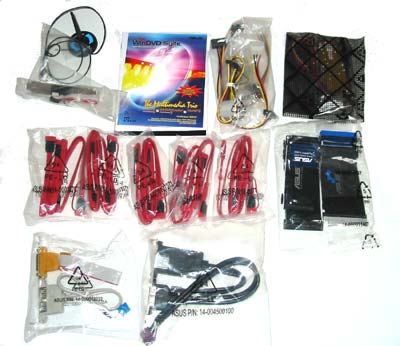

Avec dix cables SATA, plusieurs nappes IDE, une antenne WiFi, des adaptateur d'alimentation SATA (six), et plusieurs connecteurs fond de panier afin de deporter toute la connectique à l'arrière de la tour, Asus a ici encore une fois mis les petits plats dans les grands.
Bien que la P5AD2-E soit la sœur jumelle de la P5AD2. Nous allons récapituler l'ensemble des fonctionnalités en termes de contrôleurs supportés par la carte. Outre l'i925XE et l'ICH6 (A noter qu'un i925XE ES présente un Q-Spec QI14 ES et un code NG82925PPS et non pas QG21ES et NG82925X comme THG l'a montré, ceci étant un simple 925X ES), la P5AD2-E inclus deux contrôleurs Gigabit Ethernet, le premier via un chip Marvell 88W8310 et le second via un chip Marvell également, mais 88E8053. Le Firewire 400/800 est géré par deux chips Ti, les TSB81BA et TSB82AA. Côté disques, la P5AD2-E supporte quatre ports SATA provenant d'un Silicon Image Si3114 et deux ports PATA grâce à un chip ITE8212, ceci, bien sur, en plus des ports géré par l'ICH6. La partie Audio est compatible HDA et comporte un PHY CMI9880.
Asus a également inclus un contrôleur WiFi 802.11b/g
qui supporte des vitesses jusqu'a 54 Mbit/s. Outre le désormais
classique gestionnaire de voix Winbond 83791, Asus a utilisé
un W83627HF comme contrôleur Super IO. Le PLL utilisé
est ici un ICS954123. Autres caractéristiques notable, la
présence du "Stack Cool" d'asus, qui est en fait
une plaque de dissipation placée sous la carte mère,
au niveau des étages d'alimentations. Un radiateur volumineux
refroidit d'ailleurs la moitié (?!) des MOSFETs de la carte.
|
 |
Comme on le voit, la carte d'Asus ne manque pas d'atouts pour séduire le power-user. Cette carte est en effet complète à tout niveau et ne souffre d'aucun manquement dans son équipement. Ceci dit, si nous savions déjà qu'Asus était capable de faire un hardware très satisfaisant, il restait à vérifier le point noir habituel de la marque : Le BIOS.
Autant le dire tout de suite, le BIOS 1001A fournis par Asus pour les tests est une bonne nouvelle. Très stable, il remplit parfaitement les fonctions qu'on attend de lui et ne cherche pas a en faire trop. Pour une fréquence de 266.6 MHz demandée, le BIOS programme le PLL à 267.1 MHz, soit 0.5 MHz d'écart, ce qui reste acceptable. Les autres options sont strictement identiques à ceux que l'on trouve sur la P5AD2, CPU Lock inclus. A noter que la P5AD-E dispose d'un mode DDR711, activable uniquement en FSB1066. En fait, il s'agit de l'astuce utilisée depuis les i865, on programme le chipset en mode FSB800/DDR2-533 et on pousse le PLL a 1066. On obtient alors un mode FSB1066/DDR2-711. Pratique dans le cas d'un overclocking. Visiblement, Asus a profité du travail déjà effectué sur la P5AD2 depuis quelques mois, et c'est tant mieux.
