Etude du VIA K8T400M
Après le chipset d'AMD, c'est maintenant à celui de VIA que nous allons nous intéresser. Le K8T400M, anciennement connu sous le nom de code de K8HTB, sera le principal chipset "alternatif" disponible lors de la sortie officielle du processeur. Certes, le SiS755 et le Crush K8 de nVidia ne devraient pas tarder, mais de part leurs positionnement, il y a peu de chances qu'ils raflent une grosse partie du marché. Pour info, la seule différence entre le K8T400 (ex-K8HTA) et le K8T400M (ex-K8HTB) est que ce dernier utilise un packaging flip-chip.

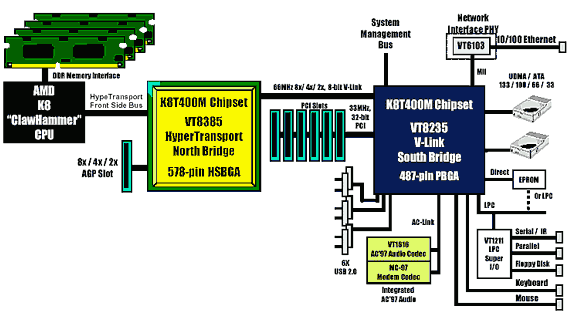

Comme on le voit, cette carte est dotée de trois emplacements DDR-SDRAM ainsi que de 5 ports PCI et un port AGP 8x. Le layout de la carte est assez classique et on aperçoit bien les deux trous dans le PCB pour fixer le radiateur. Comme pour la carte à base d'ADM8000, on aperçoit sans problème le pont AGP à la place du Northbridge ainsi que le classique Southbridge VIA VT8235. Voyons un schéma global de ce chipset :
Si le lien entre le CPU et le pont AGP est bien effectué via le bus Hypertransport, c'est le classique V-Link de VIA qui effectue la liaison entre le VT8385 (K8T400M) et le VT8235. Ce bus V-Link peut fonctionner en mode 8x/4x/2x, toujours avec une largeur de bus de 8 bits et à 66 Mhz, ce qui nous donne un débit maximum théorique de 533 Mo/s. C'est loin de ce que permet l'HyperTransport, mais ça reste largement suffisant pour ce type de composant.
Le VT8535, aussi appelé K8T400M n'est plus vraiment un Northbridge puisqu'une bonne partie des fonctions de celui-ci est désormais intégrée directement dans le processeur. Le VT8535 ne sert donc plus que comme pont AGP. De la sorte, c'est un composant assez basique qui comprends un contrôleur AGP, un contrôleur HyperTransport ainsi qu'un contrôleur V-Link pour le Southbridge. Voyons ces trois éléments :

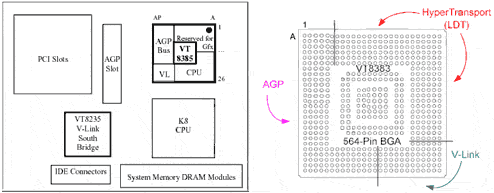

Voyons la disposition de ces différents éléments sur les broches du composants ainsi que le layout de base préconisé par VIA :

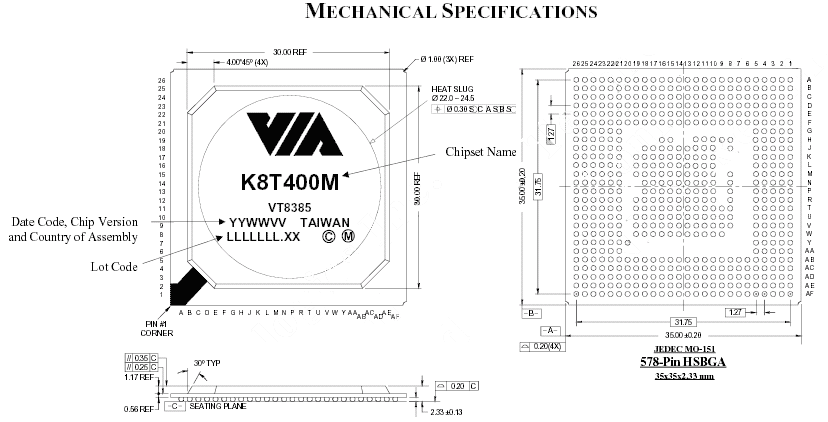

Le VT8385 est gravé en 0.22 µm et alimenté en 2.5 Volts. Il se présente sous la forme d'un composant BGA de 578 pins.

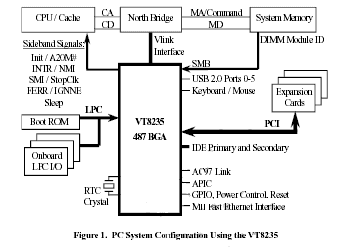

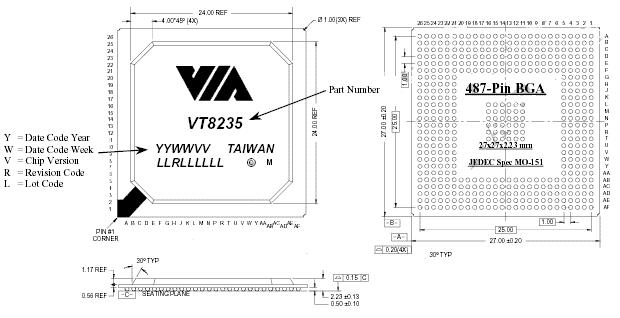

Le Southbridge VT8235 est actuellement le Southbridge le plus avancé de VIA, il remplace le VT8232 et apporte principalement la gestion de l'USB 2.0 ainsi que de l'ATA133. Le VT8235 se présente sous la forme d'un composant BGA de 27 mm². Il comporte 487 pins, est gravé en 0.22 µm, alimenté en 2.5 Volts et consomme 2.5 Watts. Voyons son schéma :
Comme on le voit, le VT8235 supporte la gestion de toutes les normes actuelles les plus avancées. Voyons ça plus en details en passant en revue tout ce que gére ce Southbridge :
Voyons maintenant en détails tous les composants qui se trouvent sur la *** ainsi que leurs fonctions.

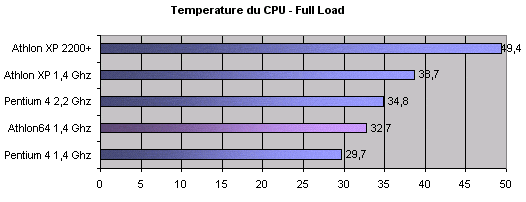

Petite annexe, voici une comparaison de la temperature de chaque processeur aprés 1 heure de Full-Load mesurée avec un thermométre infrarouge à la base du radiateur :
A peine plus chaud qu'un Pentium 4 underclocké à 1.4 Ghz, l'Athlon 64 ne semble plus connaitre les problèmes de surchauffe excessive parfois rencontrés sur l'Athlon XP. Ceci laisse présager de bonne capacités d'overclocking...
|
||||||||||||
