Absolut mTube :
Etude Approfondie du Layout
Comme nous l'avons dit précédemment, le mTube en version barebone est fournis avec une Asus P4P800-VM. Equipée du chipset i865G et d'un ICH5, c'est la déclinaison micro-ATX de la P4P800. Voyons ca :
Principale différentiation avec la P4P800 (outre le format), le Northbridge utilisé. Il s'agit ici d'un i865G qui n'est ni plus ni moins qu'un i865PE équipé d'un core graphique Extreme Graphics 2. Comme nous l'avons vu dans notre comparatif de solutions graphiques intégrées, le core graphique offre des performances assez médiocres, meme si elles permettent de jouer à quelques jeux anciens dans de bonne condition (Quake 3, Half-Life, ...etc). La DDR400 est supportée sur deux canaux et la carte comporte d'ailleurs quatres slots DDR, ce qui, pour une carte µATX, est proche de l'exploit. Niveau southbridge, c'est un ICH5 non-R qu'on trouve ici, ce qui permet à la carte de supporter deux unités SATA supplémentaires. La P4P800-VM supporte un port AGP 8x standard ainsi que trois ports PCIs. Niveau reseau, c'est un i82562 d'Intel qui fait office de controleur Ethernet 10/100. Pas de Gigabit Ethernet donc. Côté son, c'est un AD1980 d'ADI qui se charge des fonctions sonores. Un composant de bonne qualité qui supporte le 5.1 ainsi que le S/PDIF In et Out.
Rappelons les différents modes de fonctionnement du chipset i865G :
|
|
Voyons maintenant en détails tout les composants qui se trouvent sur la P4P800-VM ainsi que leurs fonctions.
- Etudes des composants :
|
NorthBridge Intel i865G - [42.7°] |
|
 |
Le Nortbridge utilisé dans la P4P800-VM est donc un i865G, précédemment connu sous le nom de code de Springdale-G. Il supporte officiellement le bus 800 QDR ainsi que la DDR400 en double canal et est équipé d'un core graphique intégré
|
|
SouthBridge i82801EB - Intel ICH5 - [40.9°] |
|
|
Comme nous l'avons vu en page 3, l'ICH5 est le nouveau Southbridge d'Intel. Comme principale amélioration on trouve la gestion du SATA ainsi que de 2 ports USB 2.0 supplémentaires. Bien que ce composant existe en version "R" (SATA RAID), c'est la version normale qu'Asus à choisi pour la P4P800-VM :
|
 |
|
Contrôleur Super I/O Contrôleur Super I/O Winbond W83627THF - [32.9°] |
|
|
|
Remplacent L'ITE 8708F-A, le Contrôleur Super I/O LPC Winbond W83627 est trés standard. C'est un controleur LPC extremement courant. Cependant, la version THF utilisée ici est trés recente et supporte le Smart-FAN (appelé Q-FAN chez Asus) ainsi que les specifications VRD 10.0 (Prescott)
Son Datasheet est disponible ici |
|
Générateur de fréquences ICS 952607DF - [33°] |
|
|
L'ICS 952607DF est un nouveau générateur de fréquence dédié aux i865 et i875. Fait notable, son datasheet est disponible sur le site d'ICST au moment de sa sortie. On apprends donc que ce composant peut générer une fréquence comprise entre 66 Mhz et un impressionant 460 Mhz. Frequence réelle mesure pour un FSB de 200 Mhz : 199.84 Mhz Contrairement à la P4P800 ou P4C800, la P4P800-VM offre une fréquence rééle de sortie trés acceptable, meme si elle est situé un peu en dessous des 200 Mhz. |
 |
|
Controleur AC97 6 canaux SoundMAX AD1980 - [35.4°] |
|
|
Connu également sous le nom plus commercial de "SoundMAX 4", l'AD1980 est un composant audio recent d'ADI. Il s'agit en fait d'un CODEC AC'97 supportant les normes de positionnement audio 3D ainsi que le SPDIF. Ce composant est egalement capable de detecter ce qui est branché sur ses entrées. Des drivers sont disponibles pour la quasi-totalité des OS connus (linux inclus) Son datasheet est disponible ici |
|
Dans le choix de ces composants, on remarquera principalement la disparision de l'Asus ASB100, présent depuis des lustres mais remplacé aujourd'hui par les fonctionnalités du Winbond W83627HTF. En effet, ces deux composants auraient fait double emploi si ils avaient été présents simultanémment. A noter egalement qu'une version avec firewire de la carte est possible. Dans le cas du tube, c'est une carte additionnelle qui prends en charge l'IEEE1394.
- Alimentation

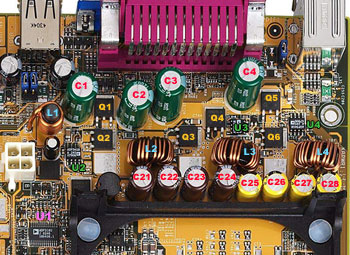

L'Alimentation de la P4P800-VM est quasiment identique à celle qu'on trouve chez sa grande soeur. Il s'agit ici d'un montage 3 phases à 2 MOSFETs par phase architecturé autour d'un ADP3180 et de trois drivers ADP3418. C'est un montage compatible VRM 10.0 et VRM 9.0, c'est a dire qu'il acceptera aussi bien les Northwood que les anciens Willamette ou les futurs Prescott. Voyons de plus pret ce montage :

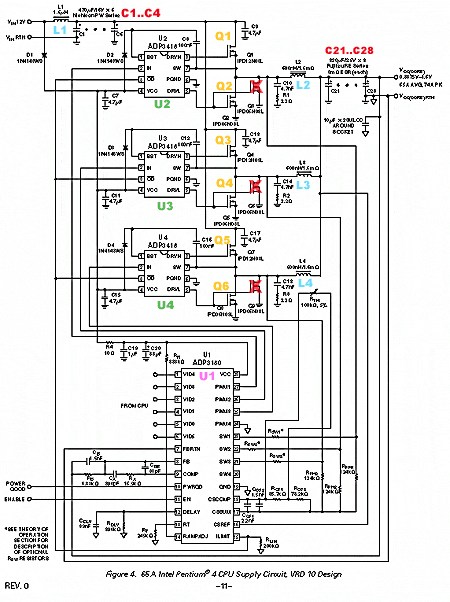

et le schéma associé :
Bref, un montage digne d'une carte mère ATX standard qui devrait offrir de trés bonne performance sans trop chauffer. De plus, le support du Prescott est assuré. Que demander de plus ?
