Fabrication d'un module (1/2)
Avant de tester ces modules, nous vous proposons une visite de l'usine de Corsair, basée à Fremont dans l'agglomération de San Francisco, aux Etats-Unis. L'endoit est charmant :

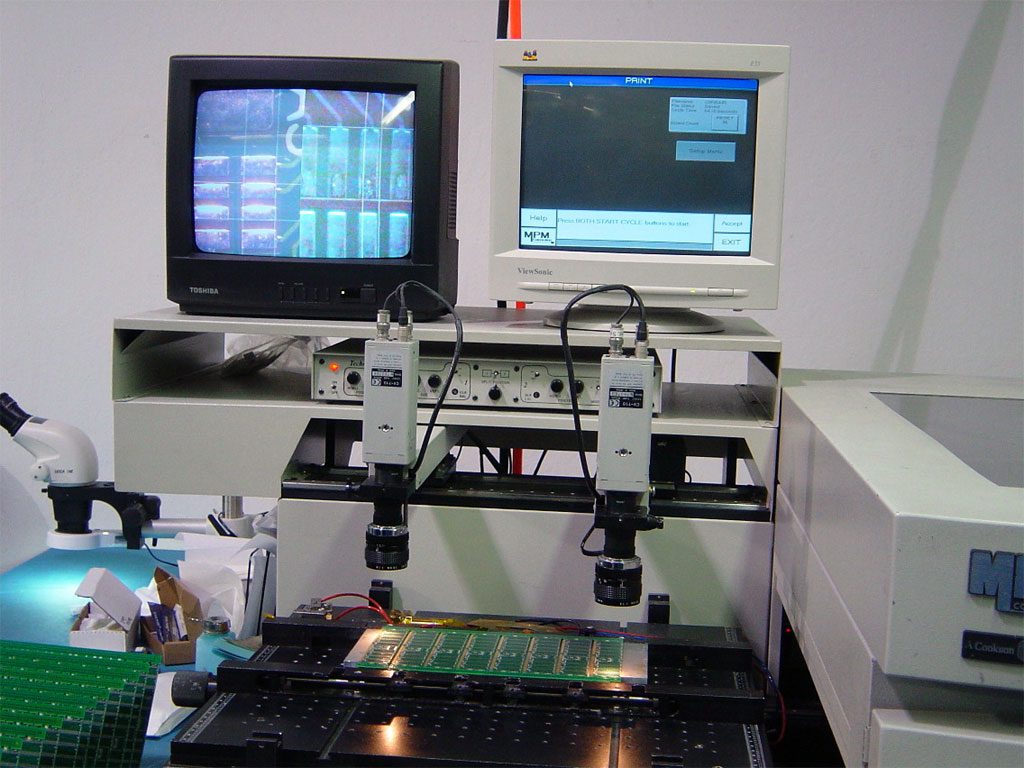

Entrons dans la chaine de fabrication. Comme nous le savons déjà Corsair utilise des chips mémoires tiers avec un PCB maison. La première étape est une inspection visuelle des PCBs avant la soudure à la vague :

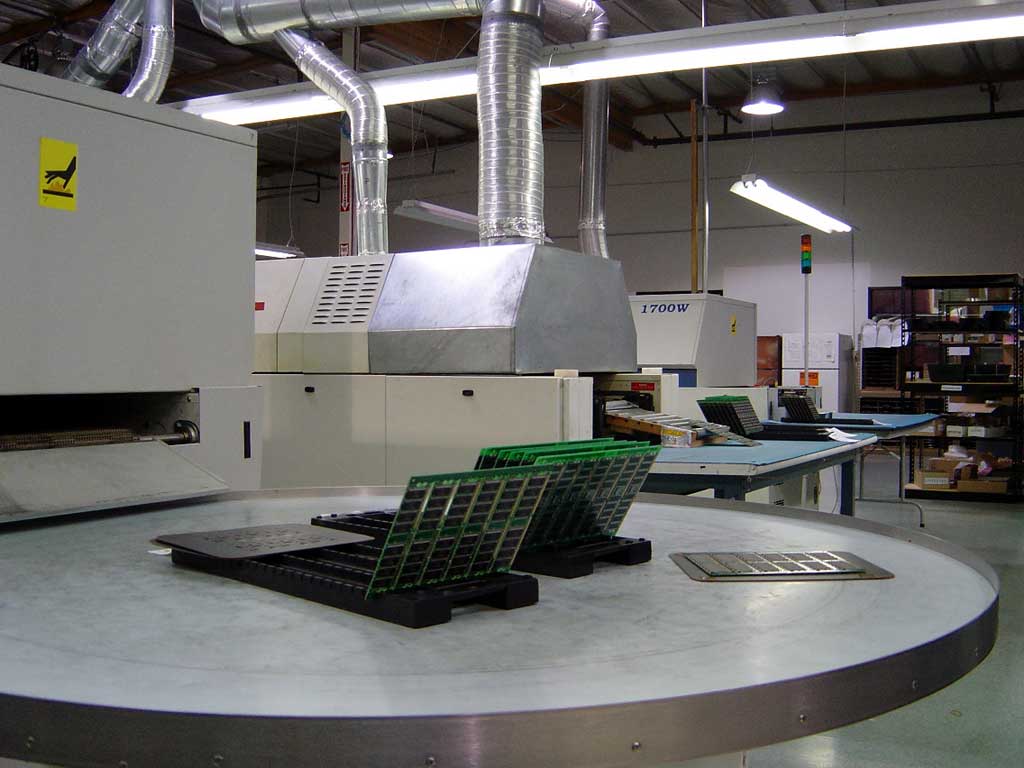

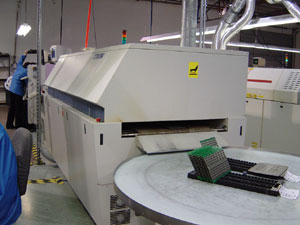

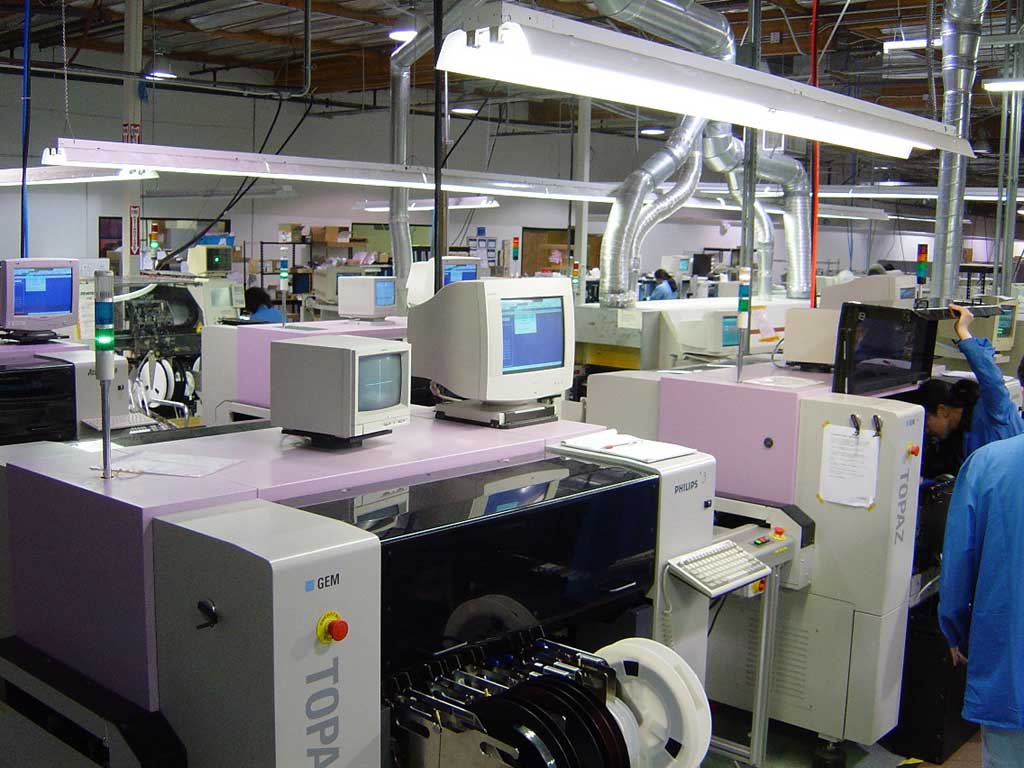

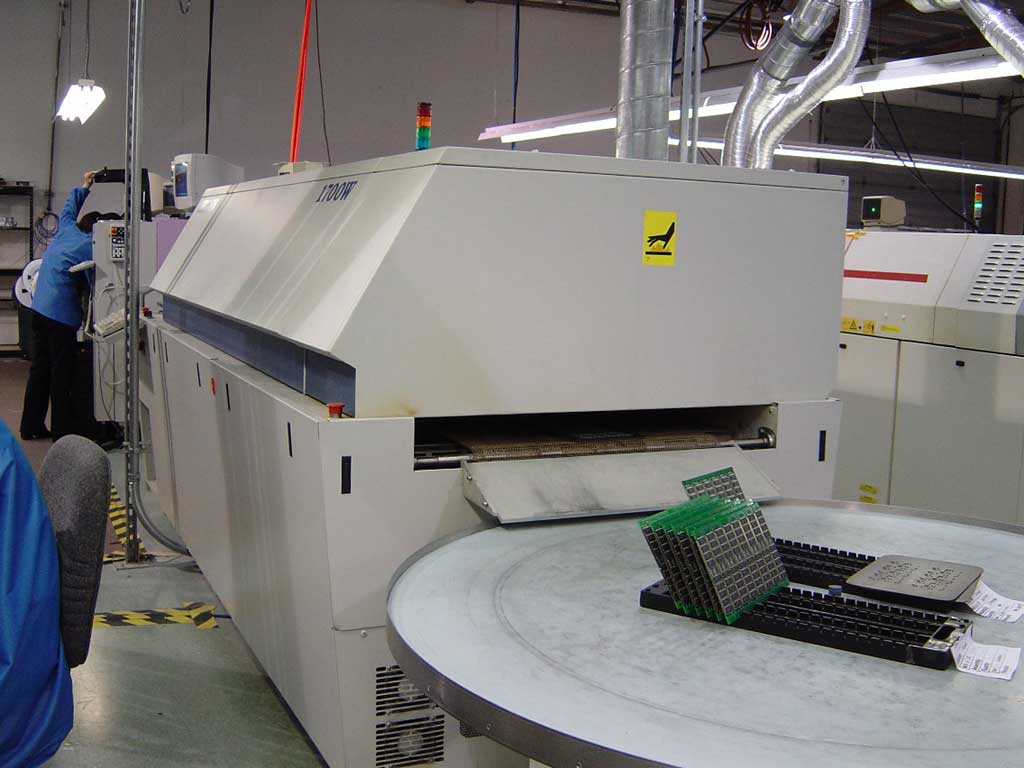

Une fois vérifié, les PCBs sont mis en place dans une machine de placement des composants et soudure à la vague :
|
|
 |
 |

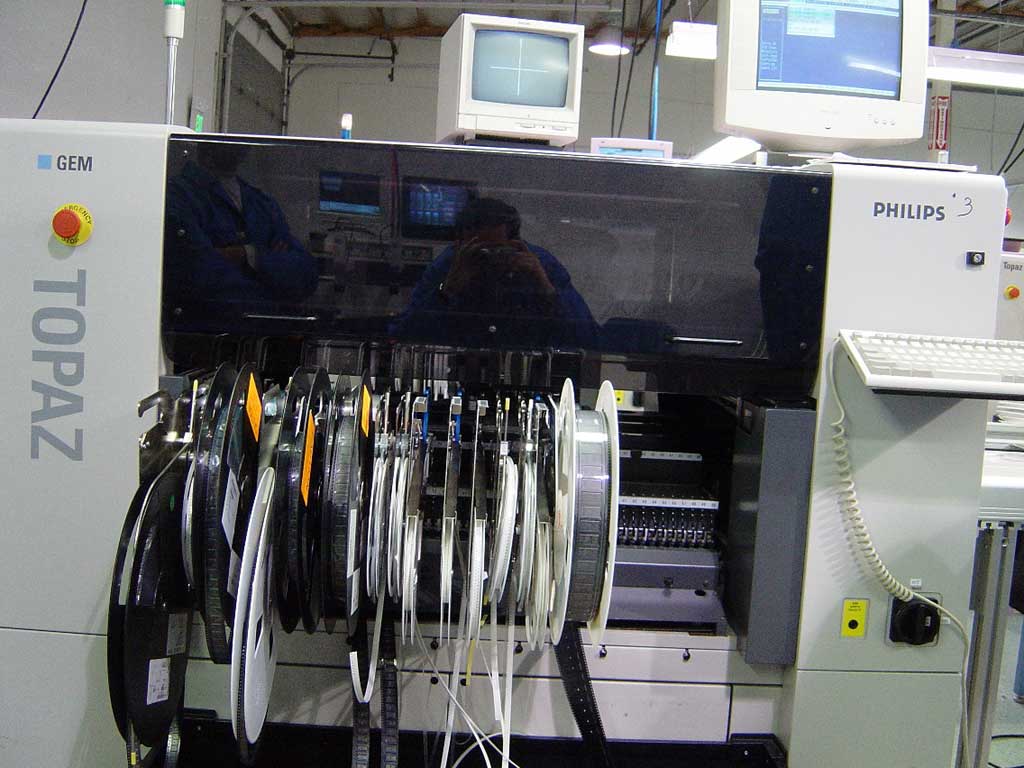

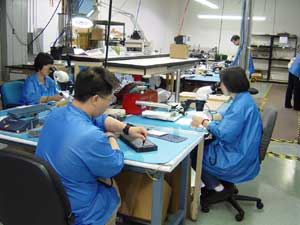

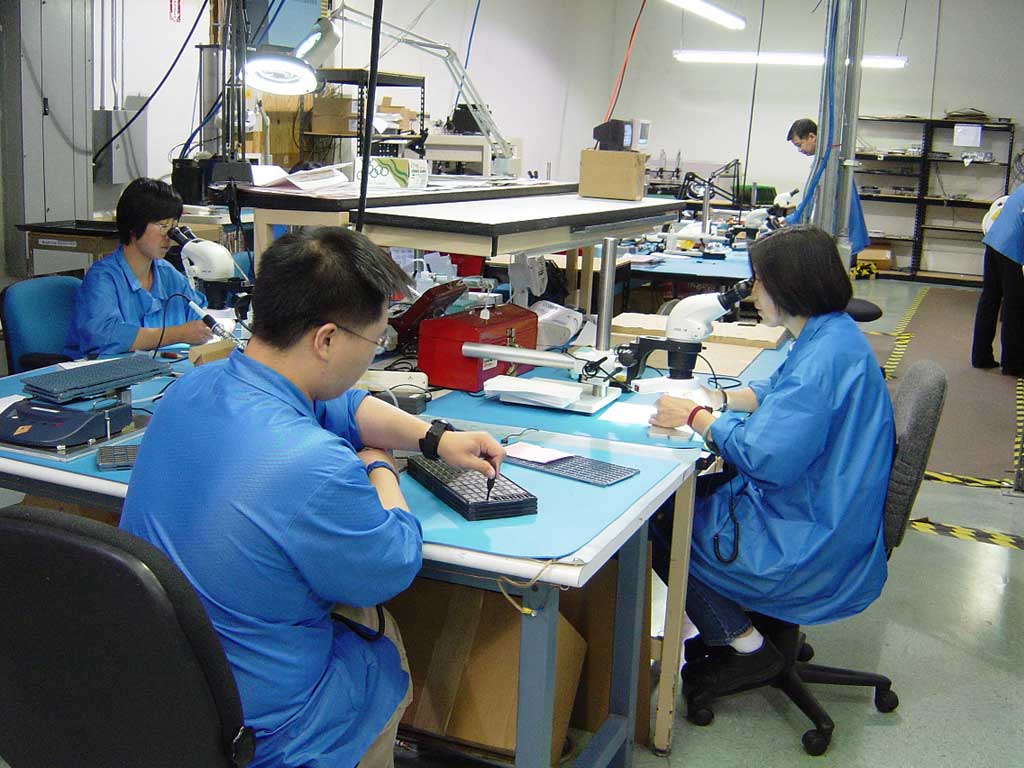

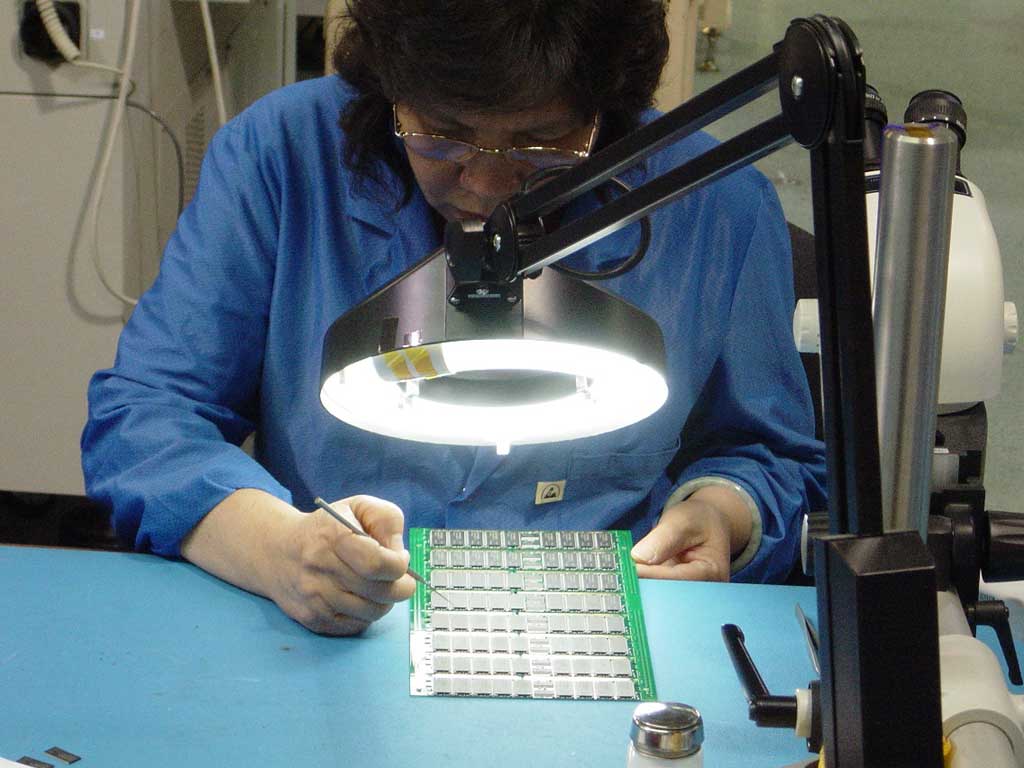

On voit sur la premiere photo les "bobines" de composants qui sont livrés de cette façon chez les gros constructeurs. Corsair dispose de six machines de ce type. Une fois les modules assemblés sur un PCB de 6 barrettes, on peut passer à une vérification visuelle :
 |
 |

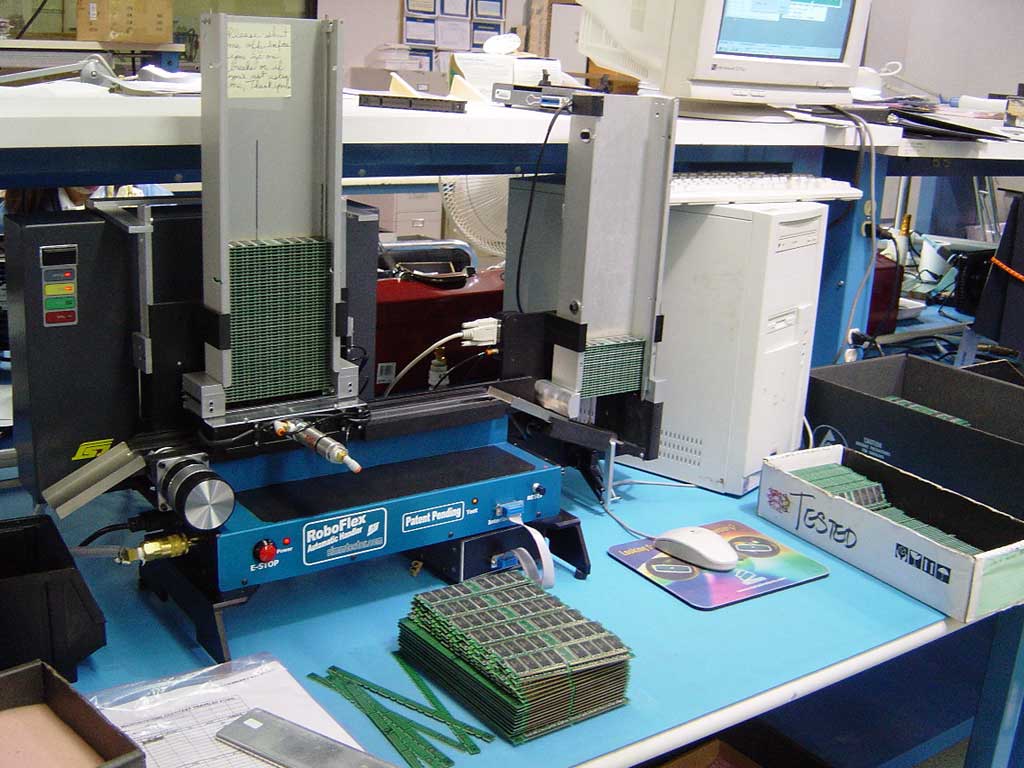

Une fois le module vérifié visuellement, il peut etre programmé, celui-ci est alors théoriquement fonctionnel, reste à savoir s'il en est de même dans la pratique. Avant de passer aux tests pratiques, il reste à programmer le fameux SPD et à vérifier la programmation :
