La
DDR-SDRAM
I ) Introduction
Pour succeder a la SDRAM et aussi concurencer la RAMBUS,
presentée comme LA mémoire de l'avenir, les fabricants
de mémoire se sont reunis dans un consortium afin de creer la
DDR-SDRAM (Double Data Rate-SDRAM). La DDR, interfacée sur 64
bits, se presente sous forme de barettes 184 pins ou de 200 pins dans
sa version SO-DIMM Actuellement, le prix de la DDR est plus ou moins
de 30% superieur a celui de la SDRAM classique et les performances qu'elle
apporte sont approximativement de +5% a +25% selon les applications.
Les modules DDR sont nommés PC1600 ou PC2100 en reference a leurs
bandes passantes en fonction de la vitesse du bus sur lequel elles sont
utilisées ( 100 Mhz / 200 Mhz DDR pour la PC1600 ou 133 Mhz /
266 Mhz DDR pour la PC2100 )
II ) Caractériques et Specificités
Techniques
Cette mémoire, de conception quasi-identique la
SDRAM et basée sur des technologies deja largements rodées.
Le gros interet de la DDR est de pouvoir transmettre deux instructions
par cycle d'horloge.
L'idée est d'exploiter les fronts (montants et descendants) d'un
signal electrique plutot que le signal lui-méme ce qui equivaut
donc a doubler la bande passante puisque à un état correspond
deux fronts.

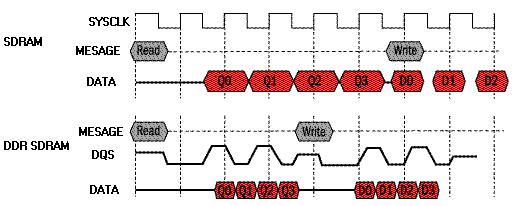

Voici un petit schema afin de mieux comprendre la structure de transfert
de données
On voit bien ici qu'il faut un cycle complet a la SDRAM
pour transferer une information alors que la DDR en tranfert une a chaque
front du signal ( qu'il soit montant ou descendant ). La DDR a donc
bien un bande passante 2x plus inportante

On voit bien ici qu'il faut un cycle complet a la SDRAM
pour transferer une information alors que la DDR en tranfert une a chaque
front du signal ( qu'il soit montant ou descendant ). La DDR transfere
donc bien deux fois plus de données dans une periode t que la
SDRAM.
Voici un petit resumé des caracteristiques de la DDR SDRAM :
DDR-SDRAM : Specifications techniques
Type : |
DDR-SDRAM |
Conditionnement : |
Barettes DIMM de 184 pins |
Alimentation : |
Interface SSTL : 2.5 Volts |
CAS : |
2.5 ns ou 2 ns |
Type de Bus : |
64 bits ( 72 bits ou 80 bits pour de l'ECC ) |
Temps d'acces : |
7 ns, 7.5 ns ou 8 ns |
Bande Passante : |
1.6 Go/s pour de la PC1600 - 2.1 Go/s pour de la PC2100 |
Type d'acces : |
3-1-1-1 |
Capacité : |
de 128 Mo à 512 Mo |
Type de controle d'erreur : |
ECC Principalement |
CAS Latency
|
FSB Maximum (MHz) |
DDR266A (7N)
|
DDR266B (75N)
|
DDR200 (8N)
|
2
|
133
|
100
|
100
|
2.5
|
143
|
133
|
125
|
|
On voit bien dans le tableau si contre le rapport
etroit entre le temps d'acces de la ram et le CAS latency minium
a une frequence donnée |
III ) Packaging et Pinout
La DDR-SDRAM utilise un format de barettes 184 pins bien entendu incompatible
avec la SDRAM.
Voici donc deux barettes, une de 184 pins pour PCs de Bureau et une
de 200 pins pour ordinateurs portables.
A noter que l'encoche de gauche a disparu, les barettes DDR SDRAM existent
en version Unbuffered, Buffered et Registered ( se rapporter au chapitre
SDRAM pour la signification ).
Le Pinout d'une barette 184 pins de DDR-SDRAM est le suivant :
Face avant - coté gauche ( pin 1 a 52 )
|
Face arriere - coté gauche
( pin 93 à 144 )
|
Face avant - coté droit
( pin 53 a 22 )
|
Face arriere - coté droit
( pin 145 à 184 )
|
Pin #
|
Type
|
Pin #
|
Type
|
Pin #
|
Type
|
Pin #
|
Type
|
1
|
VREF
|
93
|
VSS
|
48
|
A0
|
140
|
NC
|
2
|
DQ0
|
94
|
DQ4
|
49
|
NC
|
141
|
A10
|
3
|
VSS
|
95
|
DQ5
|
50
|
VSS
|
142
|
NC
|
4
|
DQ1
|
96
|
VDDQ
|
51
|
NC
|
143
|
VDDQ
|
5
|
DQS0
|
97
|
DQS9
|
52
|
BA1
|
144
|
NC
|
6
|
DQ2
|
98
|
DQ6
|
Encoche
|
7
|
VDD
|
99
|
DQ7
|
53
|
DQ32
|
145
|
VSS
|
8
|
DQ3
|
100
|
VSS
|
54
|
VDDQ
|
146
|
DQ36
|
9
|
NC
|
101
|
NC
|
55
|
DQ33
|
147
|
DQ37
|
10
|
/RESET
|
102
|
NC
|
56
|
DQS4
|
148
|
VDD
|
11
|
VSS
|
103
|
NC
|
57
|
DQ34
|
149 |
DQS13
|
12
|
DQ8
|
104
|
VDDQ
|
58
|
VSS
|
150
|
DQ38
|
13
|
DQ9
|
105
|
DQ12
|
59
|
BA0
|
151
|
DQ39
|
14
|
DQS1
|
106
|
DQ13
|
60
|
DQ35
|
152
|
VSS
|
15
|
VDDQ
|
107
|
DQS10
|
61
|
DQ40
|
153
|
DQ44
|
16
|
CK1
|
108
|
VDD
|
62
|
VDDQ
|
154
|
/RAS
|
17
|
/CK1
|
109
|
DQ14
|
63
|
/WE
|
155
|
DQ45
|
18
|
VSS
|
110
|
DQ15
|
64
|
DQ41
|
156
|
VDDQ
|
19
|
DQ10
|
111
|
NC
|
65
|
/CAS
|
157 |
/S0
|
20
|
DQ11
|
112
|
VDDQ
|
66
|
VSS
|
158 |
NC
|
21
|
CKE0
|
113
|
NC
|
67
|
QS5
|
159
|
DQS14
|
22
|
VDDQ
|
114
|
DQ20
|
68
|
DQ42
|
160
|
VSS
|
23
|
DQ16
|
115
|
A12
|
69
|
DQ43
|
161
|
DQ46
|
24
|
DQ17
|
116
|
VSS
|
70
|
VDD
|
162
|
DQ47
|
25
|
DQS2
|
117
|
DQ21
|
71 |
NC
|
163
|
NC
|
26
|
VSS
|
118
|
A11
|
72
|
DQ48
|
164 |
VDDQ
|
27
|
A9
|
119 |
DQS11
|
73
|
DQ49
|
165
|
DQ52
|
28
|
DQ18
|
120
|
VDD
|
74
|
VSS
|
166
|
DQ53
|
29
|
A7
|
121
|
DQ22
|
75
|
/CK2
|
167
|
NC
|
30
|
VDDQ
|
122
|
A8
|
76
|
CK2
|
168
|
VDD
|
31
|
DQ19
|
123
|
DQ23
|
77
|
VDDQ
|
169
|
DQS15
|
32
|
A5
|
124
|
VSS
|
78
|
DQS6
|
170
|
DQ54
|
33
|
DQ24
|
125
|
A6
|
79
|
DQ50
|
171
|
DQ55
|
34
|
VSS
|
126
|
DQ28
|
80
|
DQ51
|
172
|
VDDQ |
35
|
DQ25
|
127
|
DQ29
|
81
|
VSS
|
173
|
NC
|
36
|
DQS3
|
128
|
VDDQ
|
82
|
VDDID
|
174
|
DQ60
|
37
|
A4
|
129
|
DQS12
|
83
|
DQ56
|
175
|
DQ61
|
38
|
VDD
|
130
|
A3
|
84
|
DQ57
|
176
|
VSS
|
39
|
DQ26
|
131
|
DQ30
|
85
|
VDD
|
177
|
DQS16
|
40
|
DQ27
|
132
|
VSS
|
86
|
DQS7
|
178
|
DQ62
|
41
|
A2
|
133
|
DQ31
|
87
|
DQ58
|
179
|
DQ63
|
42
|
VSS
|
134
|
NC
|
88
|
DQ59
|
180
|
VDDQ
|
43
|
A1
|
135
|
NC
|
89
|
VSS
|
181
|
SA0
|
44
|
NC
|
136
|
VDDQ
|
90
|
NC
|
182
|
SA1
|
45
|
NC
|
137
|
CK0
|
91
|
SDA
|
183
|
SA2 |
46
|
VDD
|
138
|
/CK0
|
92
|
SCL
|
184
|
VDDSPD
|
47
|
NC
|
139
|
VSS
|
|
|
|
|
En rouge les pins d'alimentation
En bleu les pins de masse
En vert les pins de données |
En Violet les pins d'adresse
En marron, les pins non connectées
|
