I) Présentation

Marque :	KingMax
Type de modules proposé :	PC100 - PC133 - PC150
Site Web :	http://www.kingmax.fr/

KingMax est un des rare fabricant de modules de mémoires a avoir une annexe en France. Cependant, les modules KingMax sont assez mal distibués dans notre pays. Avant toute choses, rapellons de KingMax produit lui meme ses modules de mémoires et ne se contente pas d'assembler des chips d'autre fabricants. On reconnait d'ailleurs les mémoires KingMax par la forme assez surprenante des modules qui le compose. Ce packaging est appelé TinyBGA et a le mérite d'innover par rapport aux concurents ( j'y ai d'ailleurs consacré un paragraphe a la fin de cet article ). Ceci dit, tout cela est bien joli sur le papier, mais voyons si les performances suivent dans la pratique.



Chips Utilisés : KSV684T4A1A Temps d'accés du chip utilisé : 7 nS Fréquence constructeur à CAS 3 : 143 Mhz Fréquence constructeur a CAS 2 : 133 Mhz Fréquence annoncée : 133 Mhz

Les chips utilisés sur les KingMax présentent un temps d'accés de 7 nS soit 143 Mhz.

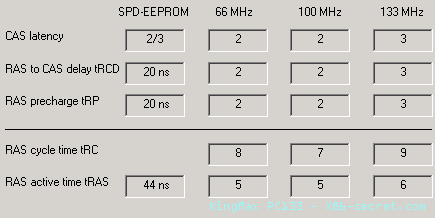

Voyons maintenant la programmation du SPD :

Bref, les timings de RAM sont les suivants pour ce module : PC100 : 2-2-2 PC133 : 3-3-3 La programmation de base du SPD est relativement faible et est meme inferieure aux capacités du chip utilisé. En effet, la mémoire est spécifié en CAS 3 a 133 Mhz alors que le chip serait capable de fonctionner en CAS 2...

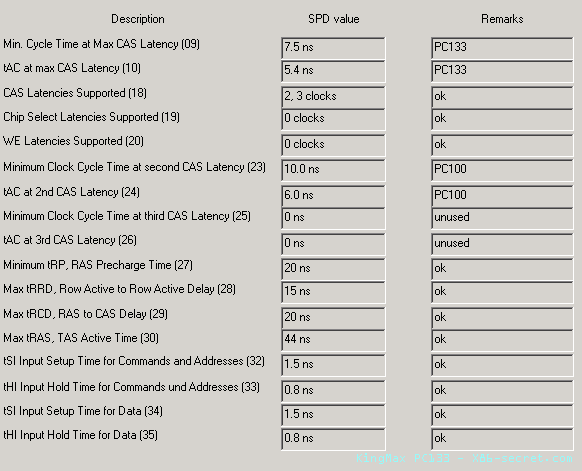

Passons a la programmation avancée du SPD :

La programmation avancée du SPD est tout aussi standard, aucune fantaisie aux niveaux des timings et respect complet de la norme JEDEC ( c'est tout de meme le minimum pour un constructeur "haut de gamme" )
Bref, cette mémoire, malgré ses etranges composants, sera probablement compatible avec n'importe quel matériel

Tests en CAS 3 : Comme tout les modules haut-de-gammes, celui-ci a fonctionné de maniére stable a 175 Mhz, rien a redire de ce coté la.

Tests en CAS 2 : En timing CAS 2, la PC133 KingMax a obtenu un trés respectable 153 Mhz, ce qui confirme bien la place de kingmax parmis les grands nom de la mémoire comme Micron ou Mushkin.



Frequence Maxi à CAS 2 :	153 Mhz
Frequence Maxi à CAS 3 :	175 Mhz*

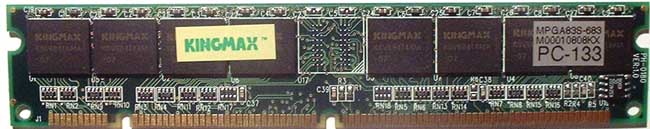

Le packaging des modules KingMax m'a intrigué, je me demandais légitimement si ce n'était pas encore un nouveau procédé marketing...j'ai donc cherché a en savoir plus concernant ceux-ci.
Or visiblement, la technologie TinyBGA est vraiment une valeur ajoutée d'ordre technique dans le domaine de la mémoire...
TinyBGA (pour Ball Grid Array ) est en fait le nom d'une technologie qui permettra d'acceder a des modules plus performant... l'ancienne technologie de packaging TSOP commencant clairement a montrer ses limites. le TinyBGA est un procédé d'encapsulation du die ( coeur du chip ) par le biais de fils d'or. Voici un petit schema en coupe :

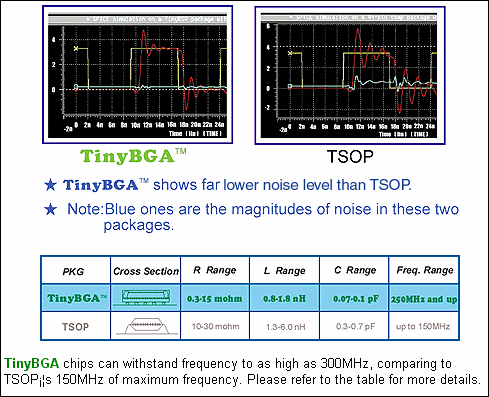

L'interet de cette technologie est multiple. Premierement, elle permet de diminuer le "noise" (interference electro-magnétique) qui apparaissent forcement aux fréquences de fonctionnement actuelles. Ainsi les connections avec le PCB se font par le dessous et plus sur les cotés. ce qui permet de réduire le parcour du signal electrique. la technologie Kingmax permettrais de monter jusqu'a 300 Mhz....

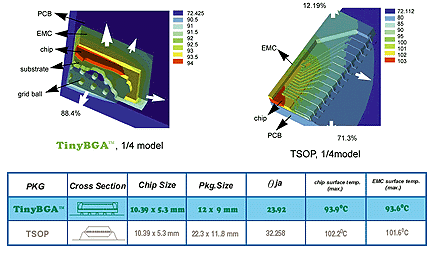

Deuxieme avantage, les modules TinyBGA consomme moins que leurs homologues sous forme TSOP, ce qui peut etre interessant dans le domaine des portables ou la consommation donc l'autonomie, est primordiale. Derniere chose, le TinyBGA permet une meilleure dissipation thermique :

Bref, il y a pas mal de chance pour que le TinyBGA soit la technologie de l'avenir, quand les frequences de fonctionnement dépasseront les 150 Mhz...

Suite (KingMax PC150)
