LA SDRAM
I ) Introduction
Voici surement le type de mémoire le plus connu
et utilisé actuellement. La SDRAM est venue remplacer l'EDO
dés qu'une vitesse de bus de 66 Mhz et plus a été
requise pour le fonctionnement du microprocesseur central. En effet,
a ces frequences de fonctionnement, l'EDO, pour pouvoir suivre, devait
creer d'enormes temps de latence.
Pour la premiere fois, on avait droit a une mémoire synchrone,
qui fonctionne donc a la meme vitesse que le bus du processeur. La
SDRAM presentait aussi d'autre avantages par rapport a la mémoire
EDO : c'est une mémoire 64 bits, on n'a donc plus besoin de
l'installer par paire. Lancée au tout debut en barettes de
16 Mo a la norme PC66, elle atteinds aujourd'hui 1 Go a une norme
qui peut aller jusque PC 180. Les barettes équipées
de SDRAM sont des barettes DIMM (Dual In Line Mémory Module)
donc les contacts des deux cotés de la barettes sont différents.
Les temps d'acces de cette mémoire varie de 6 ns a 12 ns. La
SDRAM est presente dans la quasi totalité des equipements informatiques,
que se soit dans les portables sous forme de barettes SO-DIMM, dans
les PC de bureaux, dans les stations de travails ou bien dans les
serveurs ou elle prends la forme de couteuse barettes de SDRAM ECC
tres souvent registered ;)
Passons donc a l'explication de ces termes techniques ainsi qu'a l'etude
des caracteristiques techniques de ces modules...
II ) Caractériques et Specificités
Techniques
Voici un tableau recapitulatif des principales caracteristiques
de la SDRAM :
Caractéristiques - SDRAM
Type : |
SDRAM |
Conditionnement : |
Barettes DIMM de 168 pins ou SO-DIMM pour les portables |
Alimentation : |
Generalement 3.3 Volts, parfois 5 Volts |
Type de Bus : |
64 bits ( 72 bits ou 80 bits pour de l'ECC ) |
CAS : |
2ns - 2.5 ns - 3ns |
Temps d'acces : |
5.5 ns à 12 ns ( PC180 à PC66 ) |
Bande Passante : |
512 Mo/s pour de la PC66 - 1 Go/s pour de la PC133 |
Type d'acces : |
3-1-1-1 |
Capacité : |
de 16 Mo à 1 Go |
Type de controle : |
ECC Principalement |
Caractéristiques (2) - Bande Passante et
spécifications PCxxx
Designation PCxxx
|
Temps d'acces théorique
|
Bande Passante
|
PC66
|
15 ns
|
533 Mo/s
|
PC83
|
12 ns
|
666 Mo/s
|
PC100
|
10 ns
|
800 Mo/s
|
PC112
|
9 ns
|
900 Mo/s
|
PC124
|
8 ns
|
995 Mo/s
|
PC133
|
7.5 ns
|
1.066 Go/s
|
PC150
|
6.5 ns
|
1.2 Go/s
|
PC166
|
6 ns
|
1.33 Go/s
|
PC180
|
5.5 ns
|
1.44 Go/s
|
Attention : Pour avoir le temps d'acces reel de la RAM
pour fonctionner a ces frequences, il faut retirer a peut pres 12
% au temps d'acces theorique.
Normalement, nous devrions aborder ici le cas des mémoires
avec registres ( Registered ) ou avec tampon (Buffered), du a la modification
physique que ces parametres comportent sur le design des barettes,
nous verrons ca dans la section ci dessous.
III ) Packaging et Pinout

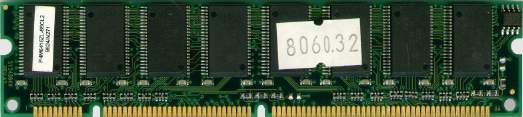

Avant tout choses, jettons un coup d'oeil a l'aspect d'un barettes
DIMM 168 pins :
|
Comme on le vois ici, la barette comporte deux encoches,
une centrale et une autre sur la gauche qui permet de specifier
si la barettes est registered, buffered, unbuffered ou un registered. |
il est a signaler que 98% des barettes vendues sont de type "unbuffered".

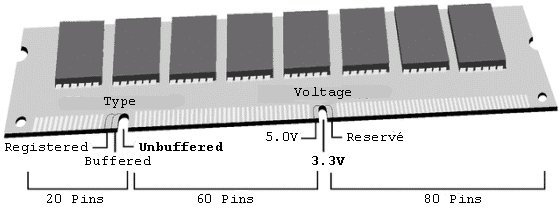

les deux encoches d'une barettes DIMM permette d'indiquer le voltage
de la barettes ainsi que son type : pour mieux comprendre, voici un
petit schema :
Consernant le Voltage, je ne pense pas qu'il y ait besoin
de plus d'explication :) Par contre, les termes "Buffered",
"Unbuffered" et "Registered" restent flous pour
la plupart d'entre vous.
La barettes "Unbuffered" est la barettes que tout le monde
a dans son PC. les instructions qui proviennent du chipset sont traités
directement par les chips de DRAM. par contre, sur une barette de
type "Buffered", les instructions d'acces aux DRAM sont
transmises d'abord dans un buffer qui agit comme une sorte de mémoire
cache pour l'acces aux instructions de la RAM. Ce buffer permet aux
chipsets de faire plus de demande avant qu'un temps de latence soit
necessaire. Ce type de gestion est donc plus rapide que la classique
"Unregistered" .Le mode "Registered" par contre,
ajoute automatiquement un temps de latence se qui conduit a une mémoire
pas plus rapide que la "Unbuffered", mais d'une stabilité
a tout epreuve ( idéale pour les serveurs ). Ainsi, les barettes
"Registered" et "Buffered" sont exactement les
memes, mais elles sont exploitées differements.
A Notez aussi que ces modes de fonctionnement permettent aussi d'utiliser
plus de 16 chips de DRAM par barettes et d'utiliser plus de 4 barettes
par carte méres.
Passons maintenant aux pinouts des barettes DIMM 168 broches :
168 PINOUT BARETTE 168 pins avec ou sans ECC
Face Avant ( pins de 1 à 84 )
| Face Arriére ( pins de 85 à
168 )
|
Pin #
| Type
| Pin #
| Type
| Pin #
| Type
| Pin #
| Type
|
1
| VSS
| 43
| VSS
| 85
| VSS
| 127
| VSS
|
2
| DQ0
| 44
| DU
| 86
| DQ32
| 128
| CKE0
|
3
| DQ1
| 45
| S2
| 87
| DQ33
| 129
| S3
|
4
| DQ2
| 46
| DQMB2
| 88
| DQ34
| 130
| DQMB6
|
5
| DQ3
| 47
| DQMB3
| 89
| DQ35
| 131
| DQMB7
|
6
| VDD
| 48
| DU
| 90
| VDD
| 132
| A13
|
7
| DQ4
| 49
| VDD
| 91
| DQ36
| 133
| VDD
|
8
| DQ5
| 50
| NC
| 92
| DQ37
| 134
| NC
|
9
| DQ6
| 51
| NC
| 93
| DQ38
| 135
| NC
|
10
| DQ7
| 52
| NC
| 94
| DQ39
| 136
| NC
|
11
| DQ8
| 53
| NC
| 95
| DQ40
| 137
| NC
|
12
| VSS
| 54
| VSS
| 96
| VSS
| 138
| VSS
|
13
| DQ9
| 55
| DQ16
| 97
| DQ41
| 139
| DQ48
|
14
| DQ10
| 56
| DQ17
| 98
| DQ42
| 140
| DQ49
|
15
| DQ11
| 57
| DQ18
| 99
| DQ43
| 141
| DQ50
|
16
| DQ12
| 58
| DQ19
| 100
| DQ44
| 142
| DQ51
|
17
| DQ13
| 59
| VDD
| 101
| DQ45
| 143
| VDD
|
18
| VDD
| 60
| DQ20
| 102
| VDD
| 144
| DQ52
|
19
| DQ14
| 61
| NC
| 103
| DQ46
| 145
| NC
|
20
| DQ15
| 62
| VREF, NC
| 104
| DQ47
| 146
| VREF, NC
|
21
| NC
| 63
| CKE1
| 105
| NC
| 147
| NC
|
22
| NC
| 64
| VSS
| 106
| NC
| 148
| VSS
|
23
| VSS
| 65
| DQ21
| 107
| VSS
| 149
| DQ53
|
24
| NC
| 66
| DQ22
| 108
| NC
| 150
| DQ54
|
25
| NC
| 67
| DQ23
| 109
| NC
| 151
| DQ55
|
26
| VDD
| 68
| VSS
| 110
| VDD
| 152
| VSS
|
27
| WE
| 69
| DQ24
| 111
| CAS
| 153
| DQ56
|
28
| DQMB0
| 70
| DQ25
| 112
| DQMB4
| 154
| DQ57
|
29
| DQMB1
| 71
| DQ26
| 113
| DQMB5
| 155
| DQ58
|
30
| S0
| 72
| DQ27
| 114
| S1
| 156
| DQ59
|
31
| DU
| 73
| VDD
| 115
| RAS
| 157
| VDD
|
32
| VSS
| 74
| DQ28
| 116
| VSS
| 158
| DQ60
|
33
| A0
| 75
| DQ29
| 117
| A1
| 159
| DQ61
|
34
| A2
| 76
| DQ30
| 118
| A3
| 160
| DQ62
|
35
| A4
| 77
| DQ31
| 119
| A5
| 161
| DQ63
|
36
| A6
| 78
| VSS
| 120
| A7
| 162
| VSS
|
37
| A8
| 79
| CK2
| 121
| A9
| 163
| CK3
|
38
| A10 /AP
| 80
| NC
| 122
| BA0
| 164
| NC
|
39
| BA1
| 81
| NC
| 123
| A11
| 165
| SA0
|
40
| VDD
| 82
| SDA
| 124
| VDD
| 166
| SA1
|
41
| VDD
| 83
| SCL
| 125
| CK1
| 167
| SA2
|
42
| CK0
| 84
| VDD
| 126
| A12
| 168
| VDD
|
En rouge les pins d'alimentation
En bleu les pins de masse
En vert les pins de données |
En Violet les pins d'adresse
En marron, les pins non connectées
|
IV ) Annexes - Datasheets
J'ai regroupé ici plusieurs DataSheets pour ceux
qui veulent de plus amples informations au niveau des chips de barettes
de SDRAM ainsi que les specificités genreales :
Quelques liens pour les plus téméraires
:
|
