Lors d'une recherche de datasheets sur le site d'Intel, je suis tombé par hasard sur une page du site web qui annonce pour septembre 2002 le chipset E8870 destiné à l'Itanium 2. Aprés avoir étudié un peu ce chipset, il s'avére qu'il est effectivement trés puissant. L'E8870 est donc composé des chips suivants :
- Intel E8870 : le "Scalable Node Controller" (SNC), il peut gérer la bagatelle de quatre Itaniums 2 en SMP avec un bus Systeme de 6.4 Go/s (400 Mhz, 128 bits). Il fait l'interaction entre tout les differents autres chips. Il se présente sous la forme d'un packaging OLGA 1357 pins !
- Intel E8870DH : le "DDR Memory Hub" (DMH), qui permet la gestion de la DDR-SDRAM Registered ECC sur quatre canaux pour une bande passante de 6.4 Go/s avec de la PC2100. Ce controleur supporte tout de meme 8 slots DIMM, ou 32 par agrégation de plusieurs DMH pour 128 Go de RAM .... par processeur !
- Intel E8870IO : le "Server Input Output Hub" (SIOH) est une espéce de "Super-Southbrige" qui permet de gerer l'interconnexion entre tout les Southbridges secondaires (voir ci-dessous). Il communique avec le SNC par le biais d'un quadruple bus Hub-Link v 2.0...
- Intel E8870SP : le "Scalability Port Witch" (SPS) est un composant uniquement dédier a la communication inter-bridge entre le SNC et le SIOH. Il gére donc quatre bus Hub-Link v2.0 et utilise une architecture de load-balancing pour la gestion des canaux et eviter les saturations. Sa bande passante maximale est de 12.8 Go/s si il est monté en couple avec un autre SPS.
- Intel 82870P2 : le "64-Bits PCI/PCI-X Controller" (P64H2). Ce composant, qu'on peut coupler avec trois autres sur le SIOH, permet la gestion du bus PCI 64 bits / PCI-X.
- Intel 82801DB : le "I/O Controller Hub" (ICH4), n'est ni plus ni moins qu'un ICH4 standard qui se connecte lui aussi au SIOH et permet la gestion des périphériques standards.
- Intel 82802AC : le "FirmWare Hub" (FWH), gere le bus LPC et le BIOS.

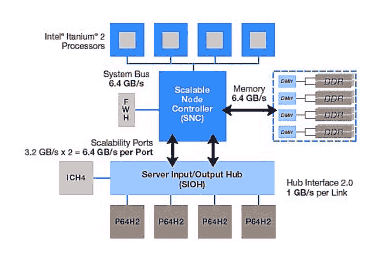

Un petit schéma pour mieux comprendre tout ca :
Impressionnant. Les docs Intels sont disponibles ici
|
