BIOS & Overclocking

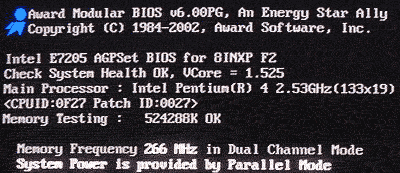

Parlons maintenant du BIOS de la 8INXP. Celui-ci est basé sur la version 6.0 du BIOS Award classique. Cependant, Gigabyte l'a grandement amélioré. Voyons, au boot, les différentes informations que le BIOS renvoit à l'utilisateur :

Le BIOS retourne : Frequence, VCore, CPUID, Microcode, taille de la mémoire, fréquence mémoire, type de fonctionnement (Single ou Dual Channel) de la mémoire et mode d'utilisation du DPS (en parallele dans notre cas). Avant de passer à la suite, rappelons que la Gigabyte 8INXP dispose de la technologie DualBIOS. Nous avons vu la précense de deux EEPROMs de 4 Mbits dans le chapitre 4, voyons maintenant la partie logicielle. On peut acceder au menu de configuration Dual BIOS en allant dans le BIOS, puis en pressant F8. On arrive ici :

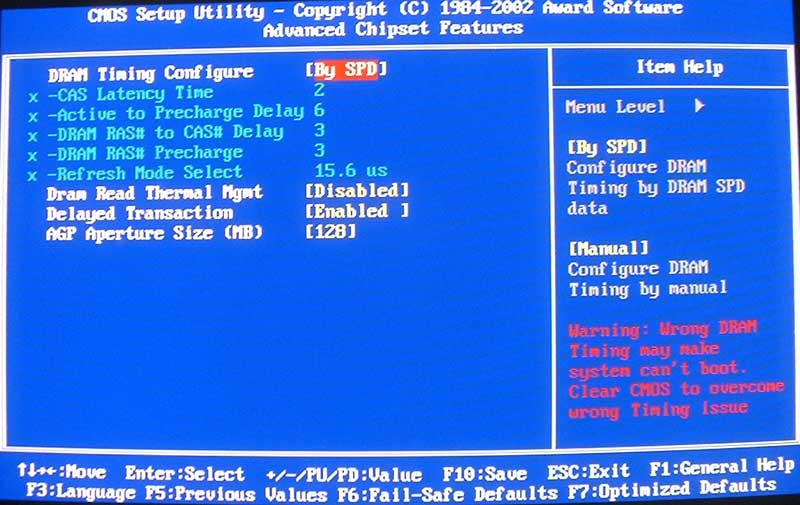

Le Flash du BIOS est donc aussi possible via cet utilitaire. Passons maintenant au BIOS. Nouveauté chez Gigabyte, le BIOS dispose maintenant d'un menu caché. Il s'agit en fait du menu "Advanced Chipset Features". Pour le faire apparaitre, il faut presser simultanément les touches "Ctrl" et "F1" une fois dans le BIOS. Exemple :

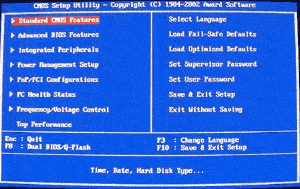

Par défaut

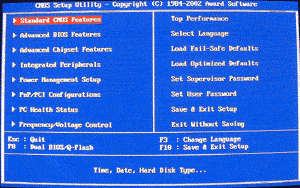

Après appui sur la Ctrl+F1

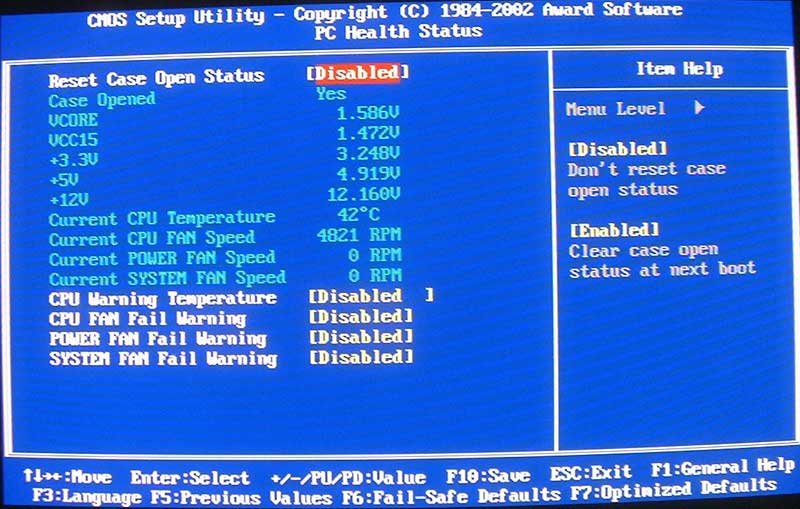

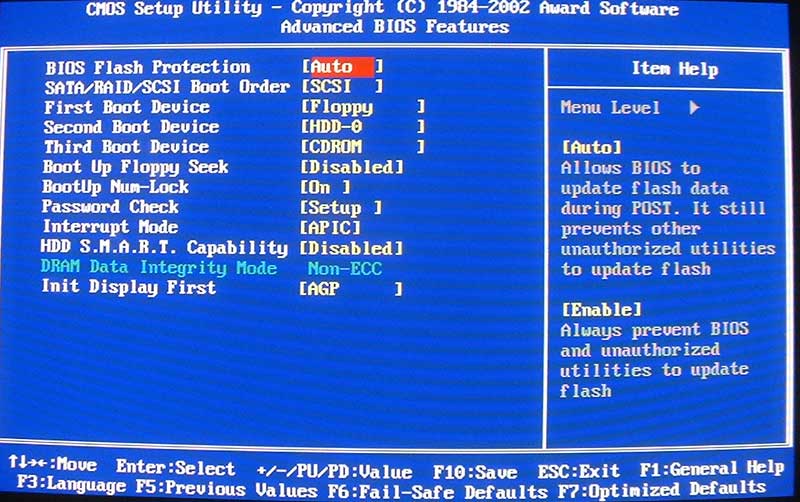

On accede au menu Dual BIOS / Q-Flash en pressant "F8". Le BIOS est disponible en plusieurs langues : Francais, Anglais, Espagnol, Allemand, Chinois, Japonais, Coreen. Voyons les différents menus :

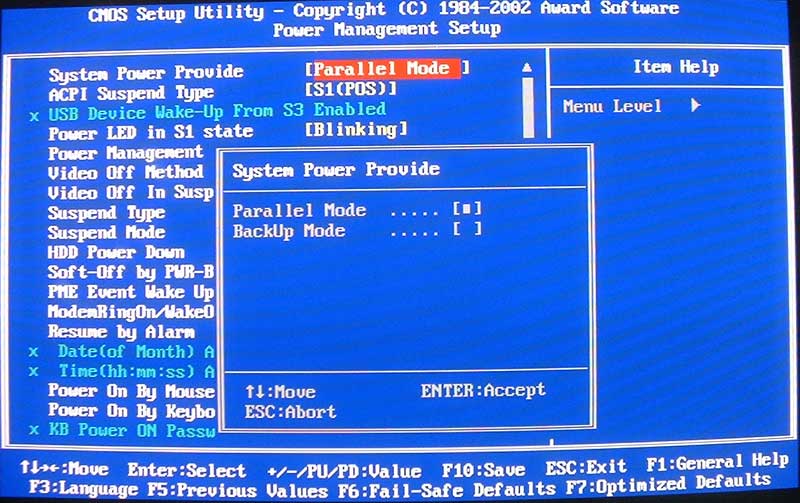

Notez le menu "Power Management" qui inclus le mode de fonctionnement du DPS (parallele ou Backup)

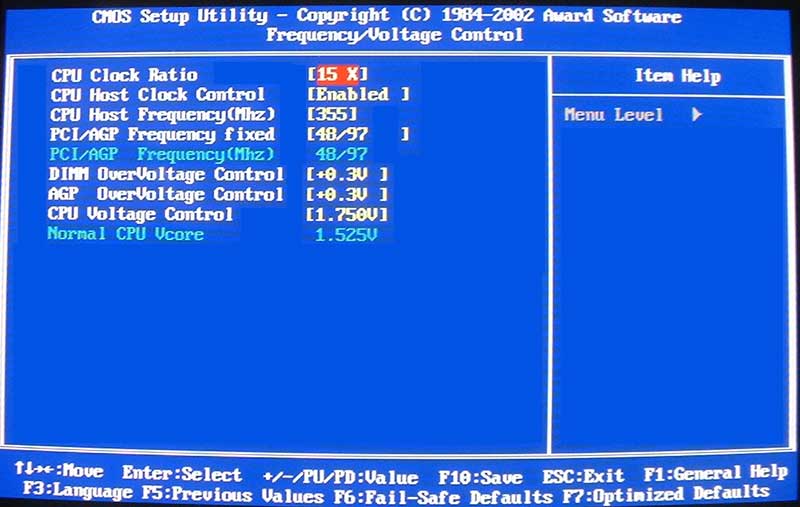

• CPU Host Clock Control : Reglable de 100 Mhz à 355 Mhz (sic!) par pas de 1 Mhz
• PCI/AGP Frequency fixed : Reglable de 33(66)Mhz à 48(96) Mhz par pas de 1 Mhz !
• DDR OverVoltage Control : Les choix disponibles sont : 2.5 Volts, 2.6 Volts, 2.7 Volts et 2.8 Volts
• AGP OverVoltage Control : Ajustable entre 1.5 Volts, 1.6 Volts, 1.7 Volts et 1.8 Volts
• CPU Voltage Control : Dans le cas d'un Northwoood, le Vcore est ajustable de 1.5 Volts à 1.750 Volts pas pas de 0.025 Volts

Bref, au niveau des tensions disponibles, la 8INXP est un peu moins bien fournie que l'Asus P4G8X qui peut monter jusqu'a 2.9 Volts pour la mémoire et 1.950V pour le CPU. Voyons maintenant les capacités d'overclocking de cette carte :

• Overclocking CPU :

Pour ces tests d'overclocking, nous utilisons, probablement pour la derniere fois, un antique Pentium 4 1.6 Ghz doté d'un core Northwood B0 (les prochains tests devraient laisser la place a un Pentium 4 2.8 Ghz) ainsi qu'un Celeron 2.0 Ghz. Ce dernier est doté du core C1 et dispose aussi de trés bonnes capacités d'overclocking. C'est pourquoi nous avons retenu ces deux processeurs.

• Pentium IV 1.6A Ghz - 0.13 µm - Northwood B0

Avec le P4 1.6 Ghz, les résultats de la Gigabyte sont équivalent à ceux que nous avions obtenus avec la P4GE-V. A ce niveau, l'Asus P4G8X parvient à un overclocking de 5 Mhz supplémentaire. Ce résultat est quand meme trés correct

• Celeron 2.0 Ghz - 0.13 µm - Northwood C1

Avec un core C1, les résultats sont identiques et notre celeron 2 Ghz a atteind les 3.1 Ghz sans trop de difficultés (voltage 1.65 Volts).

Point important à noter : Le DPS ne semble influer d'aucune manière sur les résultats en overclocking. En effet, avec ou sans, les résultats sont identiques lors des tests que nous avons effectués. Cependant, peut-etre la différence apparait-elle avec de plus forte puissance. Mais dans ce cas, il faudrait utiliser un watercooling...

• Overclocking RAM :

Parlons maintenant de l'overclocking mémoire. Comme nous l'avons dit dans l'introduction, nous etions parvenu à 192 Mhz avec la P4G8X d'Asus. Voyons les résultats avec la 8INXP :

Bref, les 200 Mhz ne sont pas encore pour tout de suite. La 8INXP n'a pas voulu passer outre les 185 Mhz en but synchrone. Peut etre avec un voltage de 2.9 Volts dans une future révision du BIOS...
