DFI 855GME-MGF :
Architecture Technique

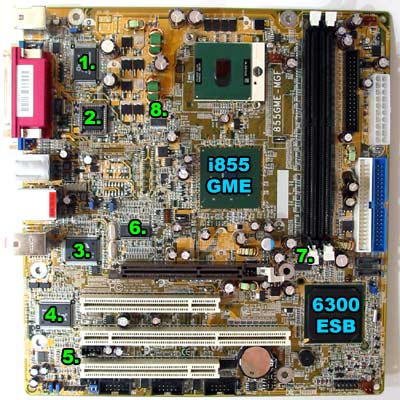

Maintenant que nous avons vu les différents éléments de la 855GME-MGF, nous allons pouvoir nous intéresser en détails aux différents composants qui ont été choisis pour cette carte. Le premier point important à noter est, comme nous vous le disions précédemment, l'utilisation du couple i855GME/6300ESB. Le vieillissant ICH4 est ici avantageusement remplacé par un Southbridge 6300ESB qui équipe tous les chipsets E75xx destinés aux serveurs et autres stations de travail :
 |
 |

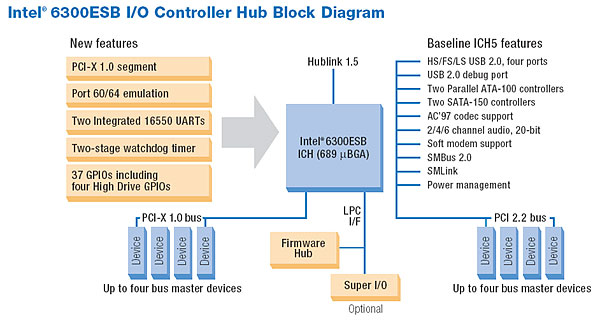

Physiquement, le 6300ESB est plus imposant que le classique ICH4. Il est en fait bâti sur un coeur d'ICH5 standard et apporte en plus la gestion du PCI-X, indispensable pour une plateforme serveur. Voyons d'ailleurs la représentation schématique des fonctionnalités du 6300ESB :
Le MCH, ou Memory Controller Hub, est donc l'i855GME, le même qui équipe les portables étiquetés Centrino. Il était également présent dans la G5M100-N que nous avions testée précédemment. Outre sa gestion du bus 400 Mhz QDR, et donc des Pentium M et autres Celeron M, l'i855GME supporte également la DDR-SDRAM cadencé à 100 MHz (DDR200), 133 MHz (DDR266) et 166 MHz (DDR333). Supportant les chips de 512 Mbits maximum, il peut donc gérer 2 modules de 1 Go de mémoire vivre sans problème. L'i855GME inclus également un contrôleur graphique de seconde génération qui ne casse pas des briques, loin de là. Ceci dit, pour un usage bureautique, il est amplement suffisant et la carte dispose d'un port AGP pour y mettre une carte bien plus performante...
Niveau Southbridge, c'est donc l'Intel 6300ESB qui a été choisi pour la 855GME-MGF. Le couple i855/6300ESB est normalement destiné aux plates-formes serveur embarquées comme les serveurs en lame (blade servers). Toutefois, ce southbridge est également utilisé dans toutes les plates-formes serveurs à base de Xeon Nocona et de chipset E7520 ou assimilés. Outre l'intégralité des fonctionnalités de l'ICH5 comme le SATA, il est capable de gérer quatre slots PCI classiques et quatre slots PCI-X 1.0, 64 bits et 66 MHz au maximum. Le PCI-X (non compatible PCI), peut donc transférer un maximum de 533 Mo/s au lieu de 133 Mo/s pour le PCI.
Voyons maintenant le reste des composants choisi pour la 855GME-MGF :
- 1) Winbond W83627HF-AW
- L'archi-connu contrôleur 83627HF de Winbond est un des composants
les plus répandus. Agé de plus de six ans maintenant,
il a permis de démocratiser le monitoring hardware dans les
PCs. Très éprouvé et pas encore complètement
dépassé, le 83627HF gère les composants de
base comme les ports PS/2, le port LPT ou le port disquette. Niveau
monitoring, il supporte le monitoring d'une dizaine de tensions,
de trois vitesses de rotations de ventilateur et de trois températures.
- L'archi-connu contrôleur 83627HF de Winbond est un des composants
les plus répandus. Agé de plus de six ans maintenant,
il a permis de démocratiser le monitoring hardware dans les
PCs. Très éprouvé et pas encore complètement
dépassé, le 83627HF gère les composants de
base comme les ports PS/2, le port LPT ou le port disquette. Niveau
monitoring, il supporte le monitoring d'une dizaine de tensions,
de trois vitesses de rotations de ventilateur et de trois températures.
- 2) Winbond 39V004FAP

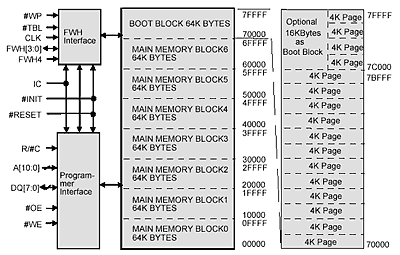

- Le 39V004FAP de Winbond est un Firmware Hub (FWH), c'est à
dire une EEPROM Flash compatible broche à broche avec le
82802 original d'Intel. C'est dans cette mémoire non volatile
de 4 Mbits (512 Ko) que va être stocké le bios de la
855GME-MGF. Il contient également un boot block en cas de
problème de flashage et peut bien sûr être reprogrammé
facilement par software.
- Le 39V004FAP de Winbond est un Firmware Hub (FWH), c'est à
dire une EEPROM Flash compatible broche à broche avec le
82802 original d'Intel. C'est dans cette mémoire non volatile
de 4 Mbits (512 Ko) que va être stocké le bios de la
855GME-MGF. Il contient également un boot block en cas de
problème de flashage et peut bien sûr être reprogrammé
facilement par software.
- 3) VIA VT6307
- En temps que contrôleur Firewire IEEE1394, c'est le VT6307
de VIA qui été choisi pour la 855GME-MGF. Interfacé

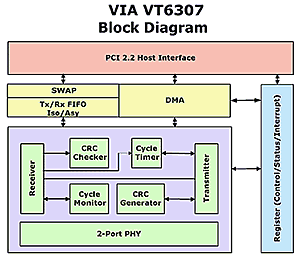

sur un bus PCI 2.2, le VT6307 gère deux ports Firewire supportant
un maximum de 400 Mbit/s. A noter que tout comme l'i855GME, ce composant
est particulièrement apprécié dans les plate-formes
mobiles puisqu'il consomme peu.
- Se présentant sous la forme d'un composant 128-pin QFP,
le Realtek RTL8110S-32 est un contrôleur Gigabit Ethernet.
Celui-ci supporte les normes Ethernet 10/100/1000 et s'interface
via un port PCI 2.2 32 bits. Ce composant Realtek supporte également
la détection des crossover avec correction. C'est à
dire qu'on pourra utiliser un câble droit ou croisé
sans problème dans n'importe quelle configuration.
5) Realtek ALC655
- En temps que contrôleur Firewire IEEE1394, c'est le VT6307
de VIA qui été choisi pour la 855GME-MGF. Interfacé
sur un bus PCI 2.2, le VT6307 gère deux ports Firewire supportant
un maximum de 400 Mbit/s. A noter que tout comme l'i855GME, ce composant
est particulièrement apprécié dans les plate-formes
mobiles puisqu'il consomme peu.

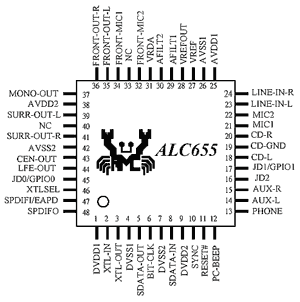

- Contrôleur AC'97 très standard, l'ALC655 est toutefois
très complet. Il supporte le SPDIF en entrée et en sortie
et l'encodage 5.1. Niveau software, les normes A3D, Direct Sound 3D,
EAX 1 et 2 sont également au programme. Des drivers sont disponibles
pour tous les systèmes d'exploitations, y compris Windows 64
et linux.

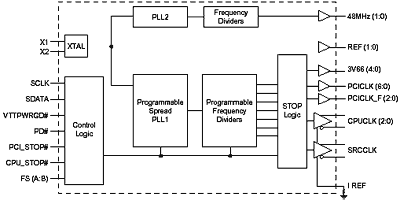

- L'ICS 952618 est le générateur de fréquences
de la 855GME-MGF. Il est conforme au standard CK-409 d'Intel et peut
donc fonctionner avec une multitude de chipsets, de l'i855 jusqu'à
l'i875P. Il supporte la gestion de tous les signaux d'horloges nécessaires
au fonctionnement de la carte mère et supporte officiellement
des FSB jusqu'à 400 MHz. Mieux, il supporte le fine tuning
en software, via le bus I2C, ce qui signifie qu'on peut le contrôler
sans problème par logiciel ! Très avancé et disposant
de plusieurs modes d'overclocking avancés avec PCI/AGP Fix
et toutes les joyeusetés indispensables du genre.
- Conjoint du 6217 utilisé pour alimenter le CPU, le 6225 est
chargé de générer les tensions d'alimentation
necessaire pour la mémoire et pour le chipset. Il s'agit donc
en clair ici de générer une tension de 2.5V pour la
DDR et 1.5V pour le chipset et pour l'AGP. Voyons ça de plus

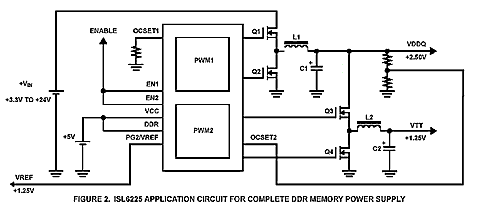

près avec ce résumé schématique :
- Le PWM Intersil ISL6217 est en fait le composant de base qui commande les MOSFETs de puissance et qui fournit l'alimentation au Pentium M. Malheureusement, et à notre plus grand regret, le datasheet de ce composant est confidentiel et nécessite une licence de la part d'Intel. Nous savons toutefois que l'ISL6217 possède deux drivers de MOSFETs intégrés. Il est capable de reconnaître le VID sur 6 bits et de fournir une tension d'alimentation comprise entre 0.700V et 1.708V par pas de 16 mV. Il est également compatible avec la norme IMVP 4 d'Intel. Au vue de la 855GME-MGF, on voit clairement un montage à 2 phases à 3 MOSFETs par phase. Ce qui est largement suffisant pour couvrir les (faibles) besoins du Pentium M en matière d'alimentation électrique.
