DFI 855GME-MGF :
Installation Hardware

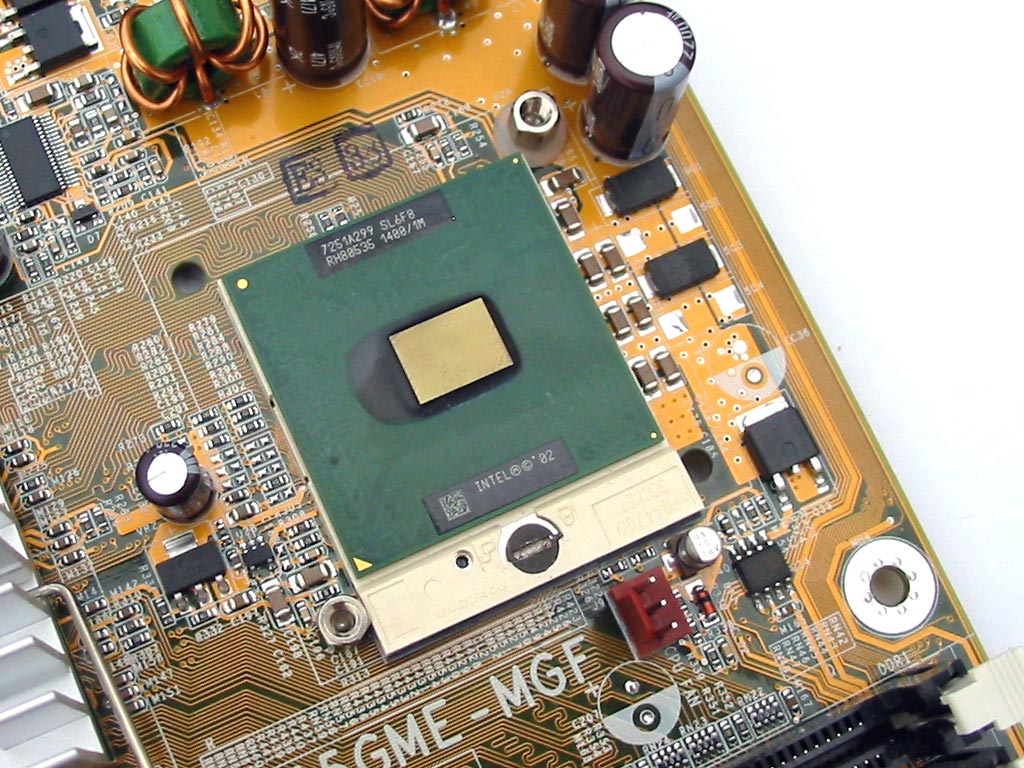

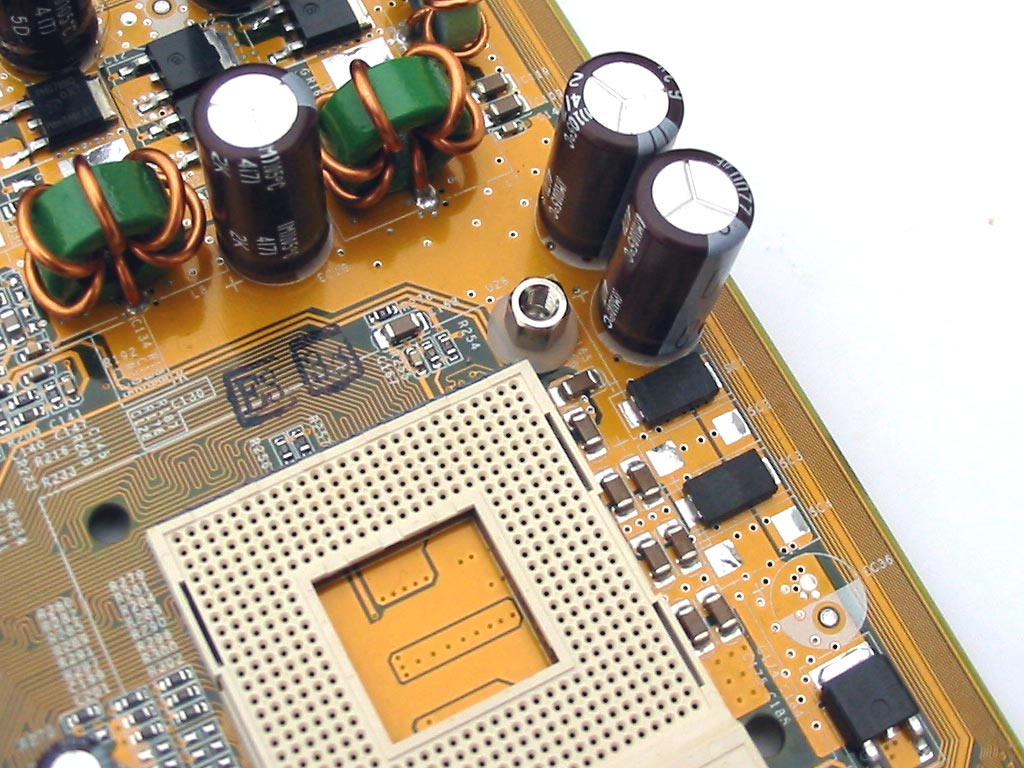

Parlons maintenant de l'installation Hardware de la carte. Si vous regardez les photos précédentes, vous vous apercevrez qu'au niveau du refroidissement, le choix a été fait de garder la solution par défaut standard des Pentium M et de ne pas tenter d'adapter un dissipateur standard de Pentium 4. La raison est simple : les risques d'écrasements du core étaient clairement trop importants. En effet, au moindre décalage, l'appui sur les broches de fixation du ventilateur Intel box entraînent l'effritement du core et donc sa destruction pure et simple. Le principal désavantage étant l'absence de disponibilité dans le commerce de solution de refroidissement pour le Pentium M. Il existe, par contre, une solution beaucoup plus simple. Revoyons le schéma d'un Socket de Pentium M :
Motherboard Landing Zone

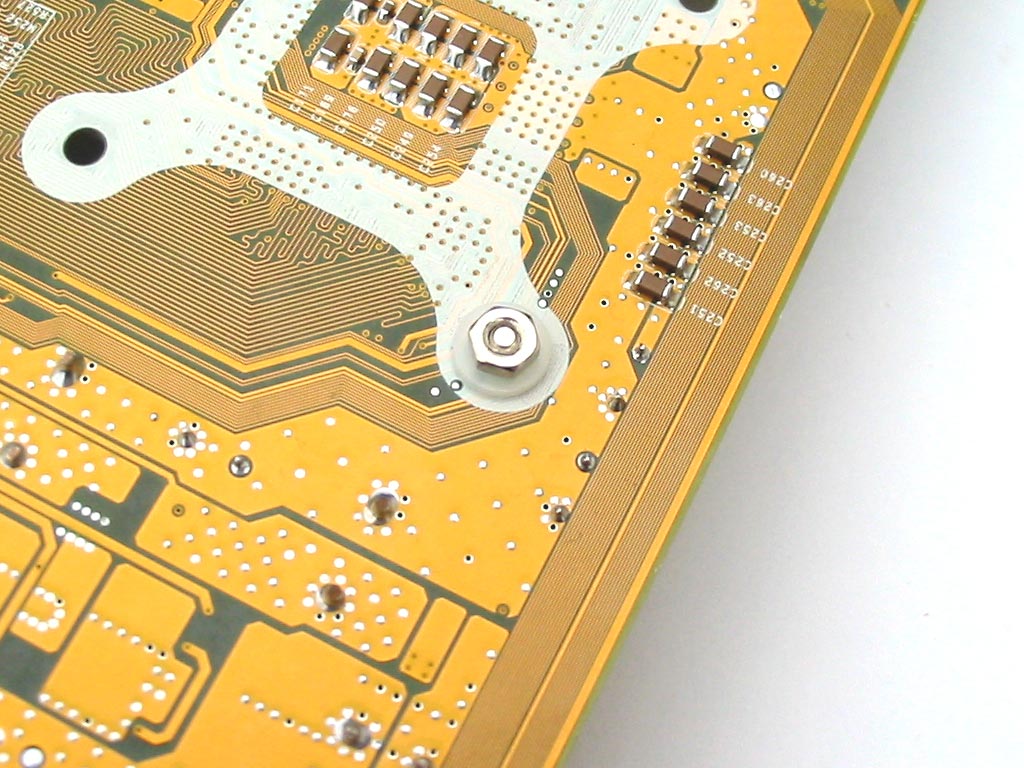

L'écartement des trous dans le PCB autour du CPU est, au milimètre près, identique à celui d'un autre composant, le Northbridge ! Il nous est donc venu à l'idée d'utiliser un dissipateur de Northbridge pour refroidir le CPU. En effet, la très faible dissipation thermique rend possible ce type de pirouette. Encore fallait-il trouver un radiateur de Northbridge relativement puissant et adaptable sur cette carte. Après avoir pris conseil chez un spécialiste du sujet, c'est du côté du Northpole de Microcool que nous nous sommes tournés :
 |
 |

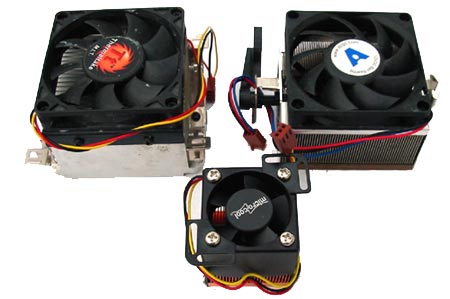

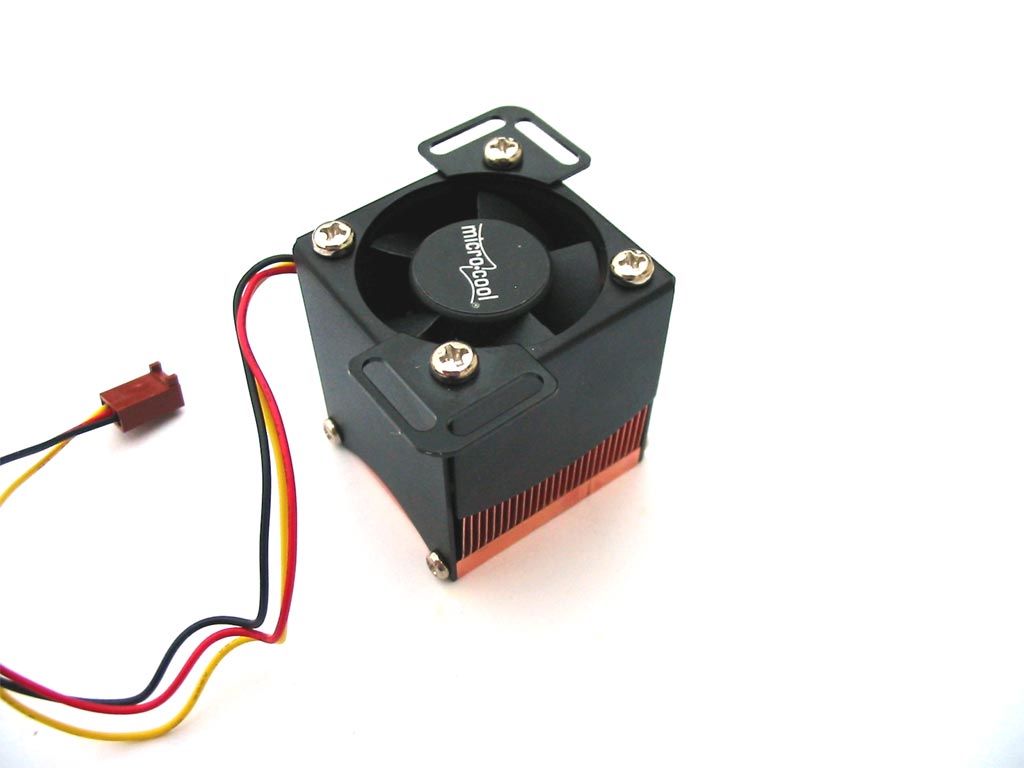

Doté d'une base de cuivre et d'un ventilateur puissant, le Northpole de Microcool est livré avec ses accessoires dans une boite en carton du plus bel effet. A 40€ le radiateur, on n'en attendait pas moins. Voici une petite photo illustrant bien la modeste taille du Northpole par rapport aux radiateurs de references pour Athlon 64 et Pentium 4 :

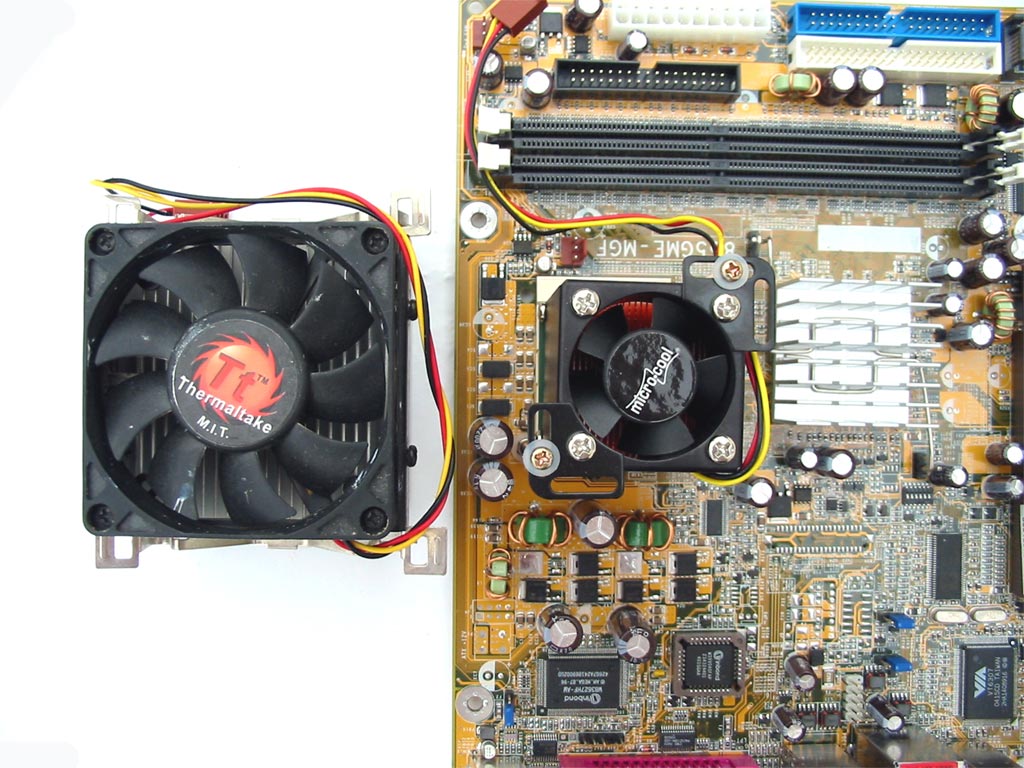

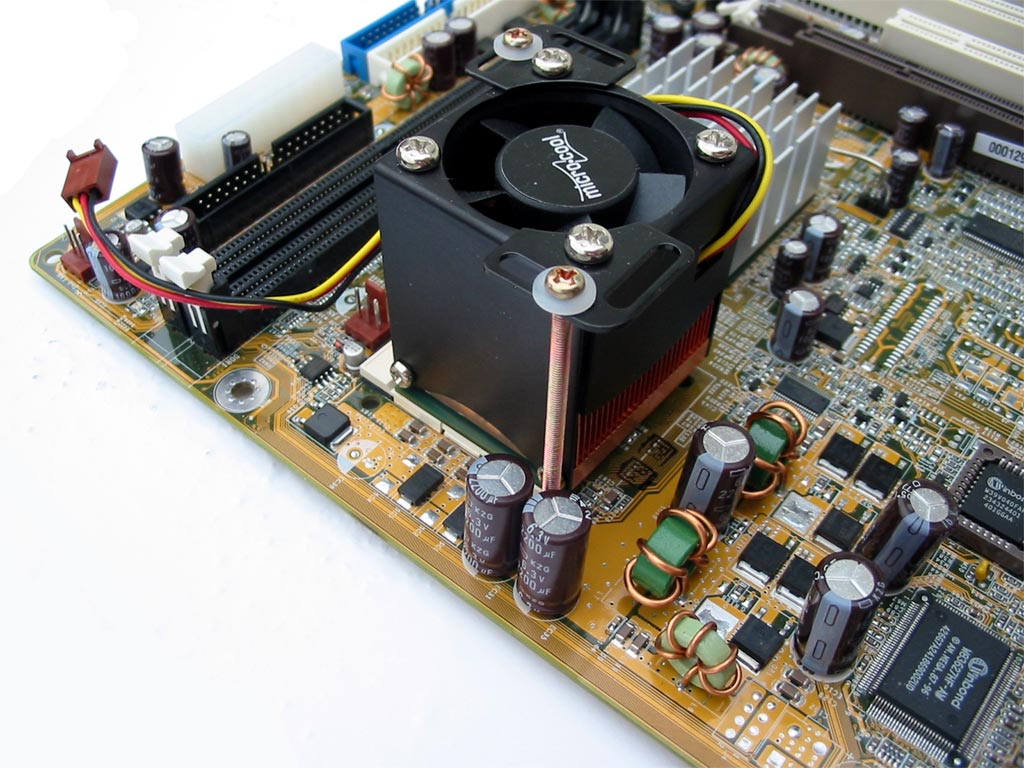

Facilement adaptable à de nombreuses situations, le Northpole n'a posé aucun problème de compatibilité sur la DFI 855GME-MGF. Voici d'ailleurs quelques exemples qui montrent bien comment monter ce dissipateur sur la carte :
|
|
|
 |
 |
 |

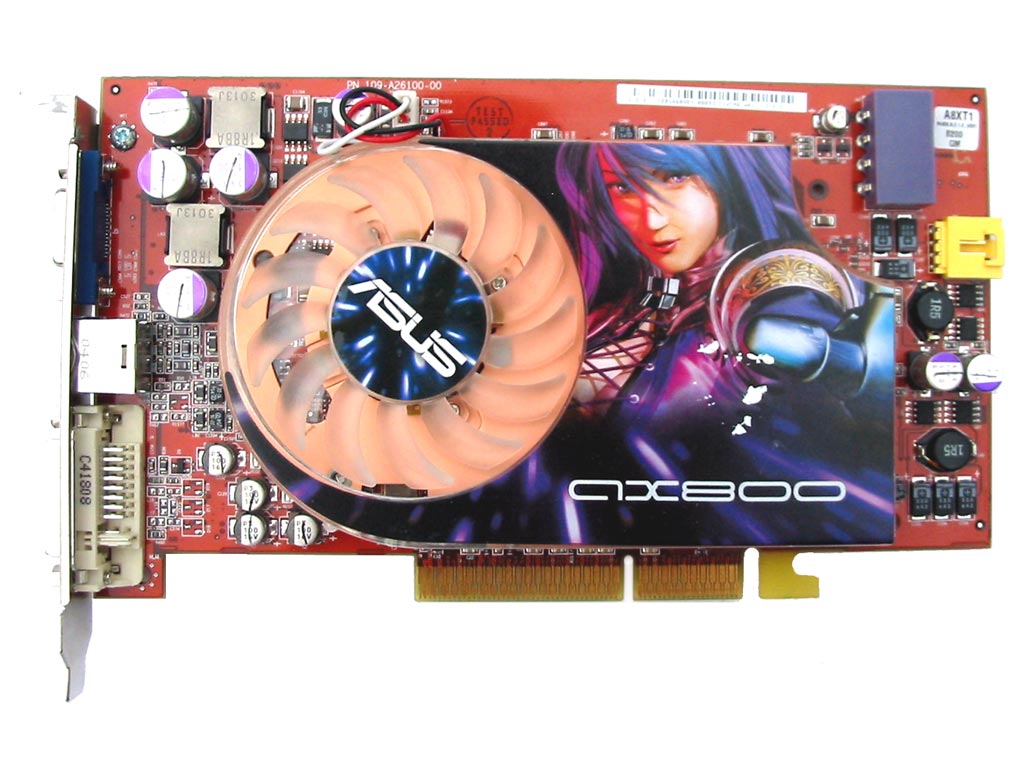

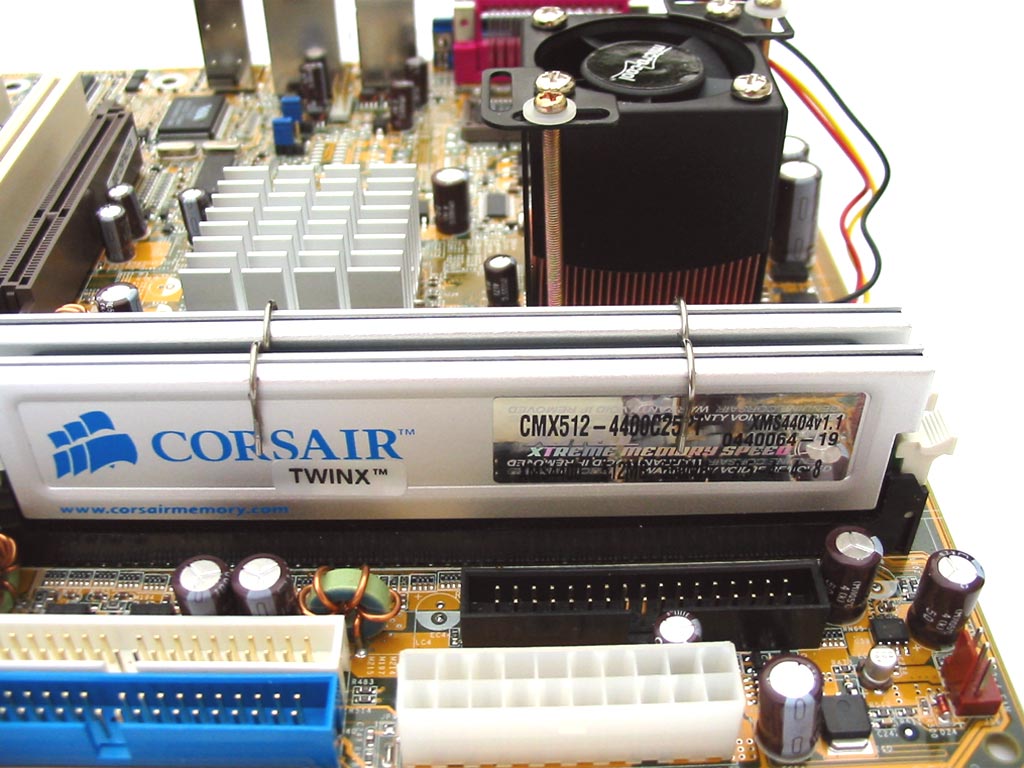

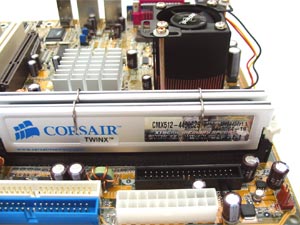

Bien qu'un peu bruyant dans sa configuration de base, le Northpole suffit amplement pour refroidir le processeur. En effet, même overclocké, la température maximale en charge n'a pas dépassé les 40°C ! Très agréable quand on voit les dissipations thermiques des Pentium 4 Prescott et autres Athlon 64 gravés en 90 nm. Une fois le CPU installé, nous avons pu insérer les autres éléments tels la mémoire ou la carte graphique. Comme nous le verrons dans la méthodologie des tests, nous avons utilisé le summum actuels afin de construire des plates-formes haut de gamme. Au programme, 1 Go de Corsair PC4400C25 et une carte Asus à base de Radeon X800 XT PE :
 |
 |

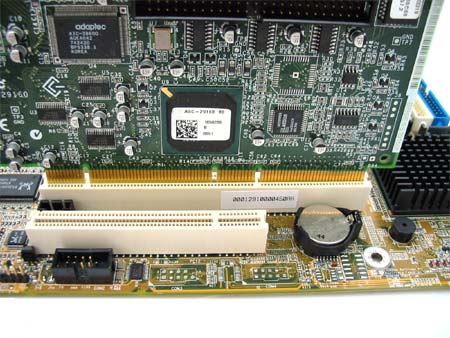

Bref, du très bon matériel qui donne au final une configuration de qualité. Le montage de la 855GME-MGF n'est, au final, pas plus compliqué que celui d'une carte mère ATX classique. Tous les éléments fonctionnent sans problème, y compris le port PCI-X que nous avons testé avec une carte SCSI 29160 d'Adaptec :
Voyons maintenant le BIOS et la partie software
