BIOS & Overclocking

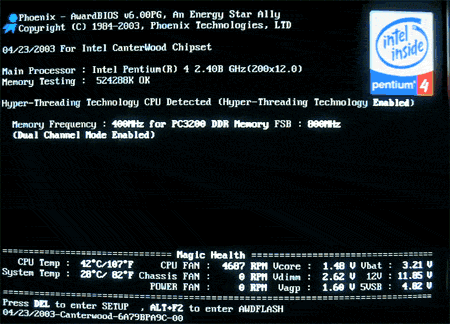

Concernant les BIOS des cartes i865 et i875, il est interessant de noter tout de suite qu'ils sont trés similaire. Ainsi, il est quasiment impossible de trouver la moindre différence entre le BIOS de la 4PCA3+ et celui de la 4PDA2+. Meme chose d'ailleurs concernant la P4C800 et la P4P800 d'Asus. Pour cette raison, nous n'allons voir que les BIOS Epox. Pour plus d'informations sur le BIOS de la P4P800, reportez-vous à notre article sur la P4C800. Chez Epox, l'utilisateur à toujours droit au BIOS Award trés complet et riche en information lors du boot :

Outre les informations habituelles, le BIOS nous informe sur le support de l'Hyperthreading et son activation, ainsi que sur la frequence mémoire utilisée. De même, une indication sur le type de configuration utilisée (Single ou Dual Channel) est présente. Plus pratique, le bas de l'ecran du BIOS propose un récapitulatif complet des fréquences, tensions et vitesse de rotation des ventilateur, ce qui permet d'avoir un aperçu de l'état du systéme. Si une valeur est en dehors des plages limites, elle s'affiche en rouge, ce qui permet de connaitre immédiatement lla source du probléme. Niveau BIOS, on trouve ici un BIOS Award tout à fait normal :

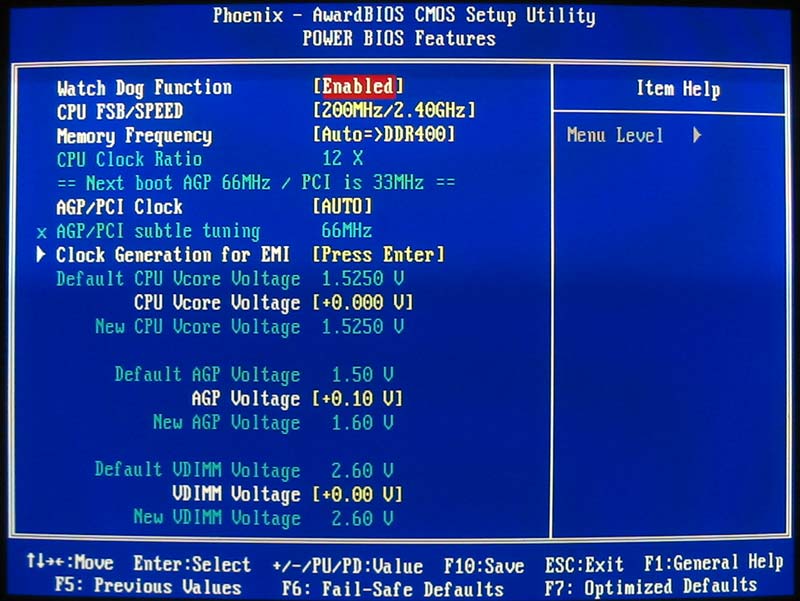

Comme on le voit dans le "Power BIOS Features", les options d'overclocking sont trés nombreuses. Malheureusement, certaines options ne sont pas trés homogénes :

• CPU External Frequency : Reglable de 100 Mhz à 350 Mhz par pas de 1 Mhz
• AGP/PCI Frequency : Reglable de 50 Mhz à 80 Mhz par pas de 1 Mhz ou fix
• CPU Vcore : Dans le cas d'un Northwoood, le Vcore est ajustable de 1.475 Volts à 1.600 Volts pas pas de 0.0125 Volts
• DDR Reference Voltage : Ajustable de 2.5 Volts à un trés gros 3.2 Volts (fortement déconseillé)
• AGP VDDQ Voltage : Ajustable de 1.5 Volts à 2.2 Volts (egalement fortement déconseillé).

Bref, au niveau des tensions, on ne peut que regretter l'absence de tension supérieure à 1.6 Volts. Ceci est du à l'étage d'alimentation VRM 10.0, compatible Prescott certes, mais qui respecte les spécifications VRM 10.0, c'est a dire 1.6 Volt maximum. En comparaison, la P4P800/P4C800 supporte un étage VRM 9.0 + VRM 10.0, ce qui lui permet d'offrir 1.85 Volts (+0.1 Volts) = 1.95 Volts maximum. De même, les cartes d'Asus supportent les processeurs Willamette alors que les Epox n'ont pas ce support. Cependant, une révision 2.0 des 4PCA3+ et 4PDA2+ ne devrait plus tarder à voir le jour et inclura un étage VRM 9.0 supplémentaire. Niveau P4P800, rien a dire de particulier. Le bug des 166-199 Mhz n'existe pas avec le BIOS 1006 de test et toutes les options sont identiques à celles que l'on pouvait retrouver sur la P4C800

Passons maintenant aux tests d'overclocking.

• Overclocking :

Voici celui que tout le monde attend au tourant : Le Pentium 4 2.4 Ghz 'C' FSB 800 ! C'est avec ce processeur que nous allons effectuer nos tests d'overclocking. Pour ce faire, nous avons utilisés les deux Asus et les deux Epox. Les tests ont été effectués avec une tension de 1.6 Volts et un processeur du commerce (in-a-box). Mais ne discutons pas plus longtemps et voyons les résultats :

• Pentium IV 2.4C Ghz - 0.13 µm - Northwood D0 - FSB800

Impressionnant ! Le Pentium 4 2.4 'C' Ghz a pu atteindre une fréquence finale de 3.52 Ghz sur la P4P800 !! Et ceci avec le ventilateur de base et une tension d'alimentation de seulement 1.6 Volts ! Sur les cartes Epox, nous sommes parvenu à 285 Mhz, soit 3.42 Ghz. Nul doute que les révisions 2.0 de ces cartes supportant le VRM 9.0 et les tensions d'alimentations supérieures à 1.6 Volts permettrons au moins d'egaler les Asus
