Elitegroup ECS K7S6A (SiS 745 : Athlon XP + DDR333)
By The Mad
Sommaire:



Presentation du Chipset : SiS 745

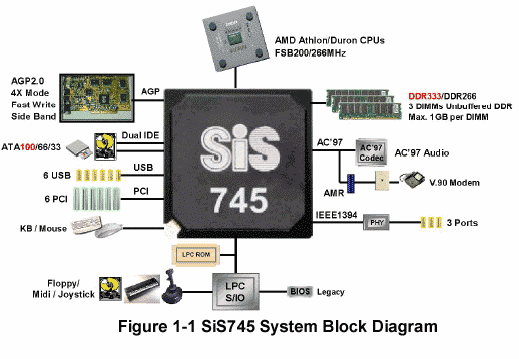

Le SiS 745 est un chipset qui, malgré le fait qu'il soit très attendu, est relativement mal connu. Quelques jours avant sa disponibilité en masse, nous n'avons pas eu accès aux Datasheets de ce chipset, donc nous ne pourrons vous donner comme informations que ce que SiS a bien voulu nous apprendre. Ainsi le SiS 745 est un chipset mono-chip, comme et le 735 et a l"inverse du 645 qui exploite un southbridge SiS 961. En bref, le northbridge et le southbridge sont intégré dans le même packaging, ce qui permet une diminution importante du coup de fabrication, ce qui reste encore une des principales préoccupation de SiS. Ainsi, outre le support de 3 ports fireware intégré pouvant fonctionner a des taux de transferts de 100,200 et 400 Mbit/s, la principale innovation du SiS 745 est le support de la DDR333, dont le support est probablement repris au contrôleur mémoire du SiS 645 que nous avons testé ici. Voyons donc le traditionnel shéma du chipset :


Bref, outre le support de la DDR333 et du bus IEE1394 (fireware), rien de bien nouveau par rapport au SiS 735.

/!\ DDR333 et limite du bus :

Une note théorique concernant le support de la DDR333, comme on le sait, le bus des Athlons XP est de 133 Mhz DDR soit un taux de transferts de 133 x 2 (DDR) x 8 (bits) = 2.1 Gb/s. On peut donc légitimement se demander ce qu'un bus ayant une limite théorique de 2.1 Gb/s pourra faire des 2.7 Gb/s (donc des 600 Mbit/s supplémentaires) que permet la DDR333. Toutefois, nous avons vu que le Pentium 3 équipé du bus AGTL (donc 1.08 Gb/s max théorique) pouvait être dopé par l'ajout de DDR266, même si l'augmentation de performances est toutefois limitée.
Bien entendu, il reste le cas de l'overclocking qui, par l'augmentation du FSB, pourra tirer parti de la DDR333

Dernier point concernant la mémoire, tout comme la P4S5A, il n'est pas possible d'utiliser trois modules DDR333 en même temps, et ce pour ne pas dépasser les tolérances électriques du signal. Les trois slots sont donc dédiées a l'utilisation de DDR266. Le SiS 745 gére la DDR-SDRAM Unbuffered mais ne supporte pas l'ECC

/!\ SiS 745 et AGP 2x :

Comme on peut le voir sur ce schéma ou sur le site officiel de SiS, il ne fait nullement mention d'un quelconque Support d'un mode de transfert AGP autre que l'AGP 4x. Et en effet, c'est le cas, le mode AGP 2x est très mal supporté par la carte malgré une mention "AGP 2x" dans le BIOS. Lors des premiers tests, nous n'avions pas pris compte ce paramètre et nous avons failli annuler l'article en pensant avoir reçu une carte défectueuse. En effet, nous nous servons d'une TnT 1 pour l'installation de l'OS, que nous remplaçons ensuite par une GeForce3. Or il se trouve qu'au bout de quelques reboots, la carte refuse purement et simplement de démarrer lorsqu'une carte AGP 2x est présente. Un clear CMOS n'y change rien et j'avoue que nous avons mis du temps a comprendre l'origine des problèmes.
Bref, à l'instar de l'i845D que nous testerons très bientôt, inutile d'essayer une carte AGP 2x sur cette carte mère sous peine d'endommager les deux périphériques.

  • MuTIOL, le retour

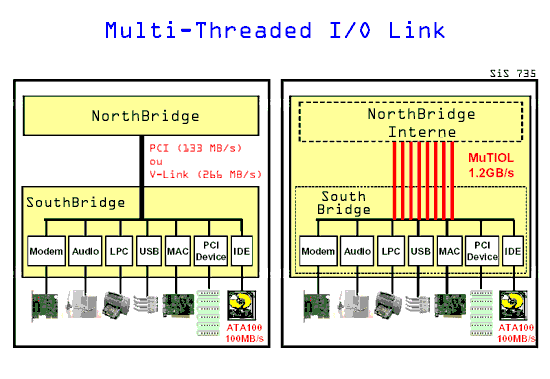

Déja présent sur le SiS 735, le MuTIOL est une technologie de communication inter-bridge entre le northbridge et le Southbridge. Il rentre donc en concurrence avec le V-Link de Via. Cependant, du a la nature interne des deux ponts (bridges), la communication peut s'effectuer avec un débit impressionant de 1.2 GB/s alors que le V-Link est limité à 266 MB/s. L'interet de ces technologies est de décharger le bus PCI des communications entre les deux composants :

A préciser : l'interet d'un bus de communication comme le MuTIOL est trés important dans le cas du support du fireware qui ajoute encore une source d'augmentation de la bande passante.



Suite ( Etude approfondie du Layout )
