Elitegroup ECS K7S6A (SiS 745 : Athlon XP + DDR333)
By The Mad
Sommaire:



Etude approfondie du Layout

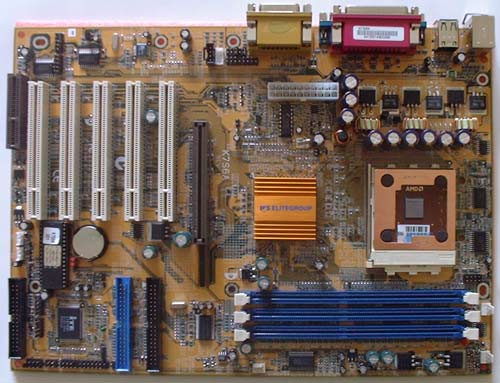

Le layout de la carte permet généralement de se faire une idée sur la qualité et le soin apporté a la fabrication de la carte. En effet, la disposition et le choix des composants sont primodial pour la stabilité de la carte. Voyons tout de suite la K7S6A :



Aprés le rouge de la P4S6A, ECS est revenu au jaune traditionnel. D'un point de vue purement esthétique, c'est moins joli :)
La disposition des ports IDE / Floppy est bien pensée et est trés pratique a l'usage. Comme pour les autres chipset de SiS, le dissipateur sur le chipset est clairement la pour faire joli, le composant chauffant a peine.



Points Positifs +
Points Négatifs -
  • le BIOS est sur un support, utile en cas de probleme de flashage

  • La disposition des ports IDE et D7 est trés pratique à l'usage

  • Connecteur ATX bien déguagé

  • Connecteur WOL - WOM faciles d'accés
  • Les condensateurs ne facilitent pas la mise en place d'un dissipateur volumineux, cependant, la mise en place reste correcte sans trop de difficultés

  • les connecteurs pour les led et les bouttons n'est pas d'une simplicité enfantine



Cette carte est d'une grande banalité quant à son layout. Cependant, celui-ci bien ordonné et propre. Il ne presente pas de grosse qualités ni de defauts particuliers. ECS aime visiblement le standard et les normes bien établies, le layout est probablement exactement identique au design de reference de SiS pour le SiS 745.

Mais voyons de plus prés les composants de cette carte :





Chipset : NorthBridge / SouthBridge SiS 745

Voici donc le SiS 745, succeseur du 735 et qui apporte principalement la gestion de la DDR333 et du fireware en supprimant celle de l'AGP 1x/2x

  • Support de l'Athlon et du Duron 200 / 266 Mhz
  • Support de 3 Go de DDR-SDRAM PC1600/PC2100/PC2700
  • Gestion de 5Ports PCI, 1 Port AGP 4x FW/SBA, 6 Ports USB 1.1
  • Gestion de 3 Ports IEEE1394 FireWare



Contrôleur Super I/O ITE 8705F

L'IT8705F d'ITE est un controleur I/O LPC (Low Pin Count) extremement courant. ECS semble l'appécier tout particulierement car il était déjà present dans les autres cartes du constructeur. Il gére :

  • Deux controleurs série avec UART 16C550
  • Un controleur de port parallele IEE1284 EPP / ECP
  • Gestion de l'EEPROM du BIOS
  • Contrôleur de monitoring hardware évolué : gestion de 8 tensions d'alimentation (donc le VBatt) et de 3 diodes thermiques de mesure des température



Générateur de fréquences ICS 9248CF-199

Voici donc le générateur de fréquences. Ce PLL a été concu spécifiquement par ICS pour le chipset Sis 735. Cependant, le 735 et le 745 se ressemblant sur de nombreux points, il a été utilisé par ECS sans problemes particulier. Il supporte une frequence maximale de 166 Mhz, ce qui est exactement la fréquence de fonctionnement de la DDR333

Datasheet disponible ici



Buffer DDR à verouillage de phase sans délai - ICS93705CF

Le Buffer DDR permet de corriger les effets des perturbations electriques qui surviennent lorsque les slots DDR sont soumis à de fortes sollicitations (utilisation de 3 barrettes simultanement). La stabilité du sous- systeme mémoire est donc liée a ce composant, souvent oublié. L'ICS93705CF est un composant de bonne qualité que l'on retrouve sur plusieurs cartes haut-de-gamme.

Son datasheet est disponible ici



Codec AC97 2.2 - Realtek ALC201A

En guise de Codec AC97 pour répondre a la norme 2.2, ECS a choisi le bon vieux ALC201A de Realtek. Ce chip supporte quand meme une sortie SPDIF non cablée dans le cas de la K7S6A. Cependant, quitte a n'exploiter que peu de ses capacités,ECS aurait aussi pu prendre un ALC100 (Value) ou un ALC200 (Performance)

Son Datasheet complet est disponible ici



  • Génération de fréquences ?

A l'instar de la P4S5A, cette carte ne comprends pas de générateur de frequence standard comme le HIP6301. Il y a actuellement sur la carte deux composants que nous n'avons pas reussi a identifier. Ceux-ci servent peut-etre à la génération de la tension d'alimentation du CPU. Concernant la P4S5A, le BIOS ne permettait pas de modifier la tension d'alimentation, ce qui laissait penser que la tension délivrée etait fixe, or la K7S6A propose beaucoup de réglages concernant la tension. Il existe donc forcement un régulateur éléctrique. Nous allons de ce pas nous renseigner et publierons ici les résultats de notre enquete lorsque nous en saurons plus.

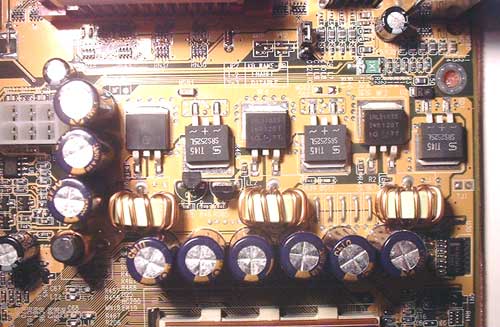

Concernant l'étage d'alimentation, il comprends toujours un montage MOSFET a 3 etages, ce qui garantis une stabilité en tension plus grande qu'avec deux etages. Voyons l'étage d'alimentation :





Suite (Performances : Cpu / Fpu / RAM )
