BIOS & Overclocking

Pour la KT4 Ultra, MSI a choisi un BIOS AMI plutot que l'eternel BIOS Award qu'on rencontre encore dans une majorité des cartes-mères. Cependant, si AMI a depuis quelques temps copié l'interface des Awards, la presentation semble moins claire. Mais tout ca reste trés subjectif et c'est peut etre une histoire de goûts. Voyons le boot de la carte :

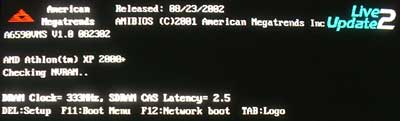

Le Boot contient tout de meme un plus par rapport aux autres versions que nous avons deja pu voir : Il indique la frequence DDR ainsi que le CAS latency de la mémoire. Par contre, AMI semble respecter les spécifications d'AMD puisqu'aucune indication concernant la vitesse réelle du CPU n'apparait. On entre dans le BIOS via la touche "Del" :

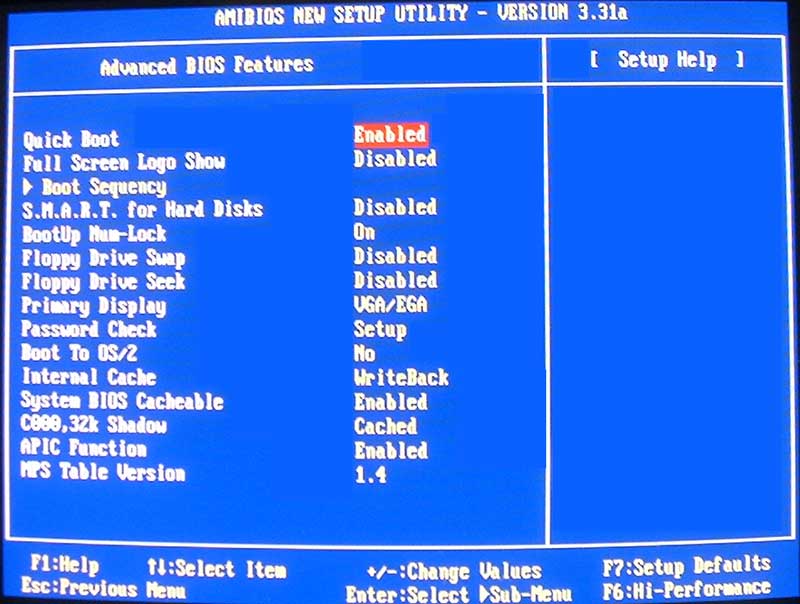

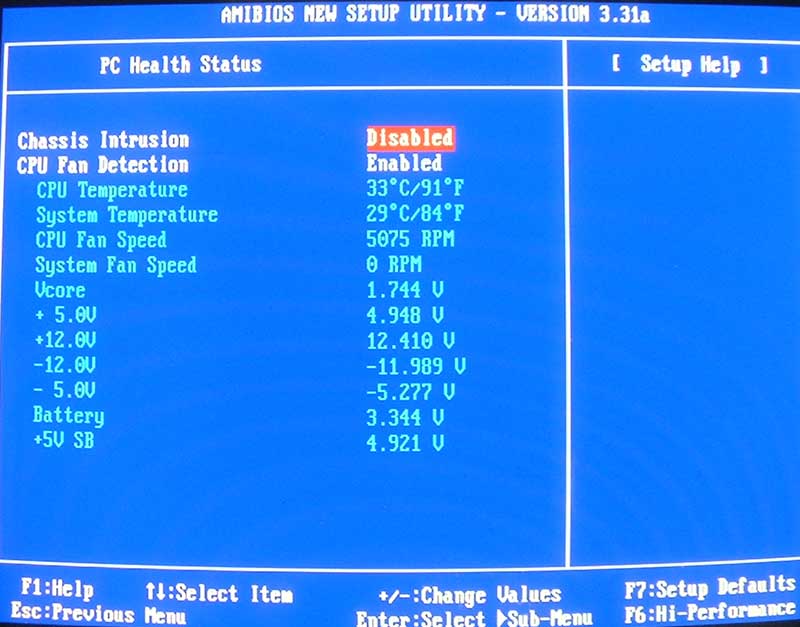

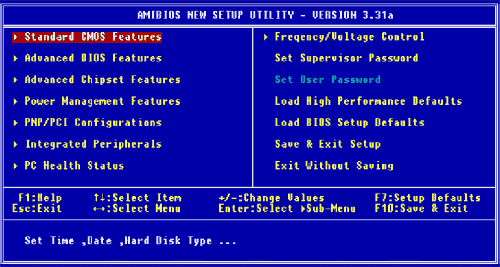

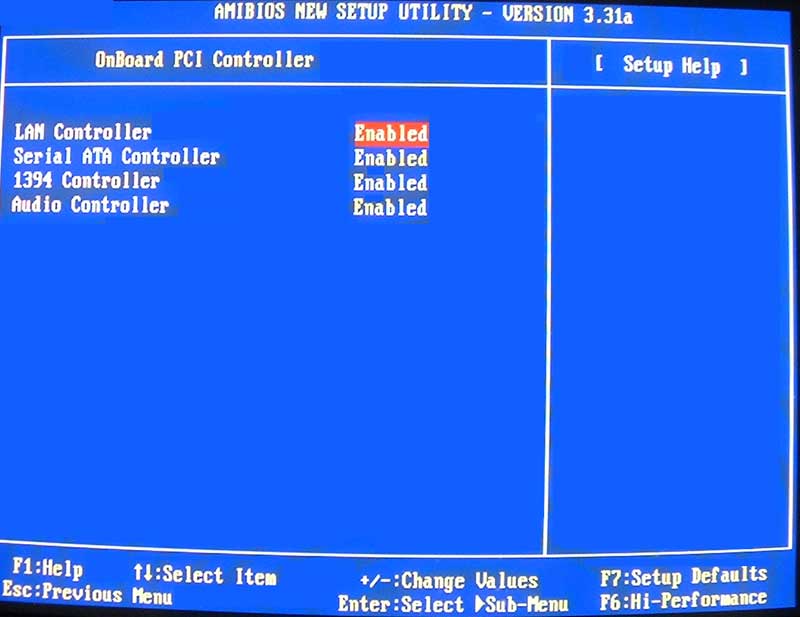

On constate un gros air de ressemblance avec les Bios Award. Cependant, rentrons un peu dans les menus pour en savoir un peu plus. Notons tout de suite que tout les controleurs integrés peuvent etre desactivés.

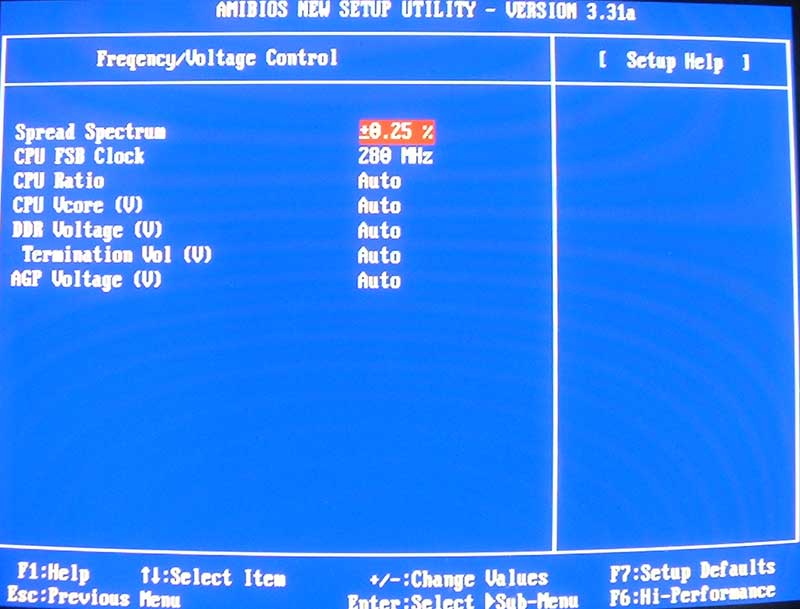

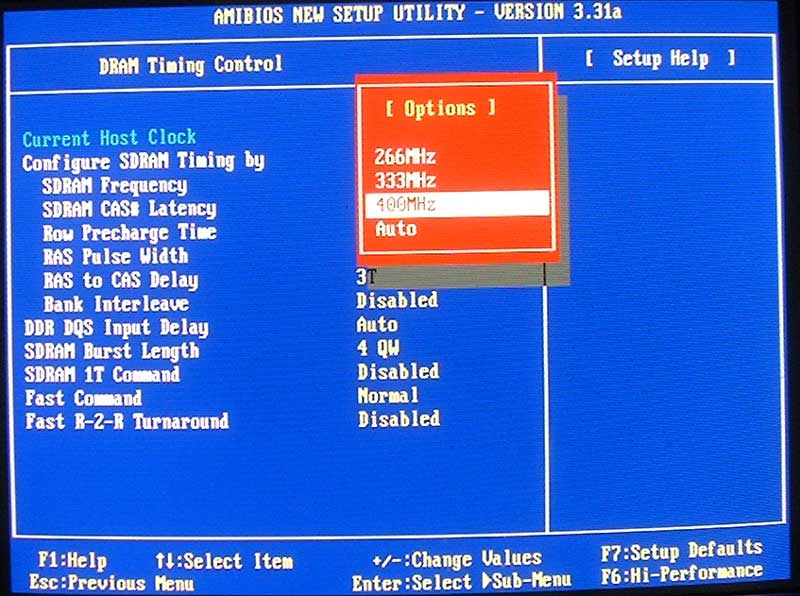

Les réglages ayant traits à la RAM sont proposés dans un menu séparé des autres. Les frequences proposées sont 200/266/333 et 400 Mhz. Le CAS est réglable de 3 jusqu'a 1.5. Voyons les options proposées dans le menu de controle des frequences et tensions :

• Spread Spectrum : variable entre 0% (disabled) et +/- 1% par pas de 0.25%
• CPU FSB Clock : Ajustable entre 100 Mhz et .... 280 Mhz ! par pas de 1 Mhz
• CPU Ratio : Auto ou compris entre 6x et 15x
• CPU Vcore : Ajustable selon le CPU de +0.25V par pas de 0.05V
• DDR Voltage : Tension d'alimentation de la mémoire, ajustable de 2.5 à 2.8 Volts par pas de 0.1 Volts
• DDR Termination Voltage : Trés rare, cet option permet l'ajustement du voltage de la terminaison DDR de 1.25V jusqu'a 1.29V
• AGP Voltage : Reglable de 1.5V (Auto) à 1.8V par pas de 0.1V

Les options sont trés nombreuses et laisse présager de pouvoir jouer avec le CPU afin d'optenir le maximum en overclocking. Vous avons testé les facultés d'oc de la carte

• Overclocking

Nous aurions voulu faire les tests avec un Athlon XP basé sur le core Thoroughbred. Malheureusement, nous ne disposons pas actuellement d'un tel CPU et nous avons du nous contenter de notre Athlon XP 2000+ palomino. Nous avons abandonné les tests avec un Duron puisque selon AMD, le duron sera bientot l'Athlon :)

• Athlon XP 2000+

Pas fameux. Partant d'une frequence de 1667 Mhz, nous sommes parvenu péniblement à 1737 Mhz alors que sur l'A7V333, nous avons pu atteindre 1862 Mhz. Bref, la KT4 ne brille pas vraiment par ses capacités d'overclocking. Aprés ce que nous avons vu sur l'étape d'alimentation, il parait clair que c'est le montage trés simple a double étages MOSFETs qui est a blamé. Pour informations, ces 4 MOSFETs atteignaient les 70°C en bus 139 Mhz avec un voltage de 1.85 Volts...
