BIOS et overclocking
Passons maintenant au point "délicat" des cartes DFI, le BIOS... En effet, nous avions détéctés de gros problemes dans les BIOS de la NB70-SC. DFI nous promet cette fois un bios plus aboutis... Prétention "retail" oblige. Voyons donc ca tout de suite :
Le moins que l'on puisse dire, c'est que c'est trés sobre... Ceci dit, il s'agit d'une carte prototype et meme si le BIOS a été flashé avec l'officiel disponible sur le site, la carte n'étant pas encore officiellement sortie, des améliorations esthétiques peuvent bien sur encore avoir lieu. Voyons les menus de ce bios Phoenix Award :
|

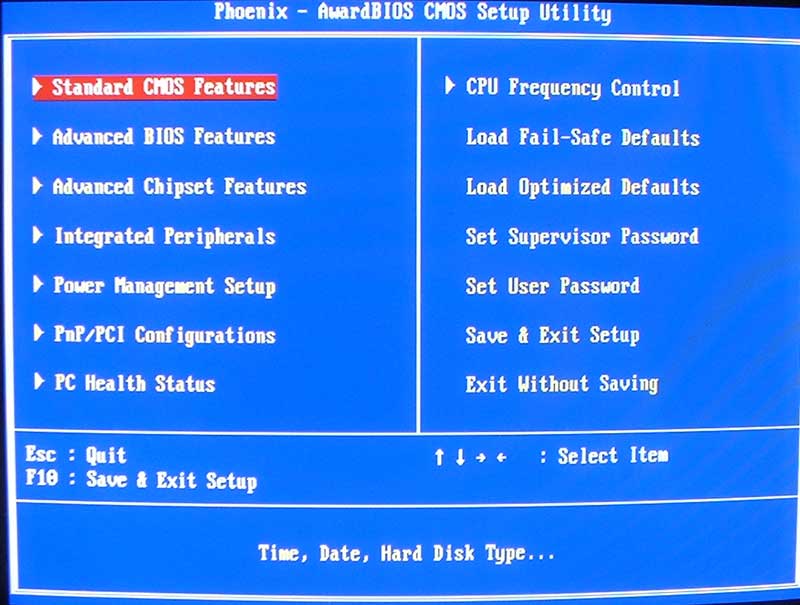

Main Menu
|

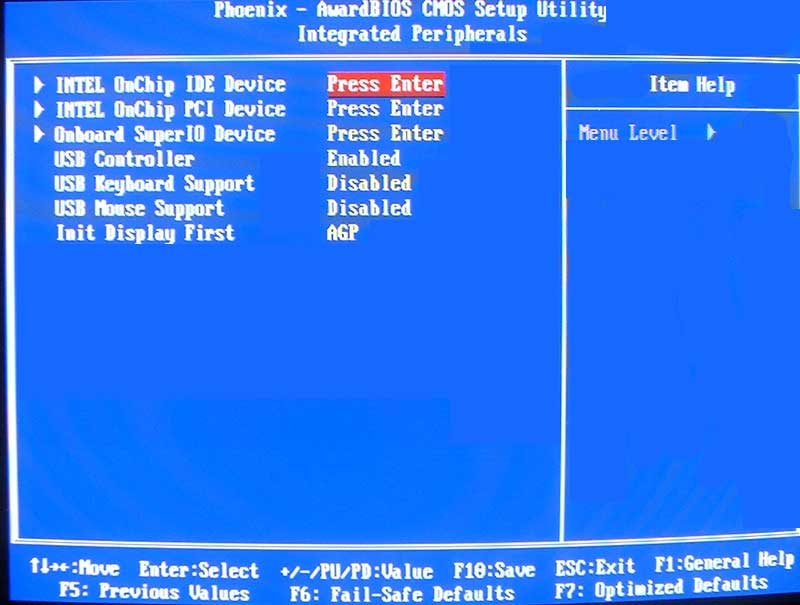

Integrated Peripherals
|
PC Health Status
|
||
|
Advanced Chipset Features |
CPU Frequency Control |
|||
Inutile de s'attarder sur les 3 premiers ecrans qui sont strictement identiques aux autres cartes meres dotées d'un BIOS Award. L'Advanced Features Setup est un peu juste au niveau des reglages des timings de la RAM. En effet, seul le CAS Latency est reglable. Au niveau du "CPU Frequency Control", on est heureux de voir apparaitre les options suivantes :
- Open CPU Vcore : Enabled / Disabled => Permet de modifier le VCore du CPU
- CPU VCore Adjust : modification du VCore par pas de 0.05 Volts
- Clock By Slight Adjust : Reglable de 100 à 132 Mhz lorsque le cavalier de la carte mere est en position "100 Mhz" et entre 133 et 200 Mhe lorsqu'il est en position "133 Mhz"
- PCI/AGP Clock Adjust : 33/66 - 38.5/75 - 44/88 => Fixe le ratio PCI/AGP a une valeur dite ! Ce qui permet de ne pas etre géné par la frequence du bus PCI pendant un overclocking ! Adieu les ratios PCI.

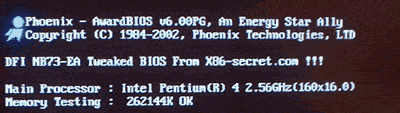

Plus de plantages dans le BIOS comme nous avios detecté precedemment, un gros effort a été fait sur le BIOS meme si quelques options sont encore manquantes. D'ici quelques revisions du BIOS, on pourra obtenir quelque chose de vraiment trés bon. Ceci dit, hanté par les BIOS Tweaks, nous avons pas pu resister a decompiler le BIOS. Nous y avons trouvé plusieurs options interessantes, mais desactivées. Nous avons donc réactivés toutes ces options. En voici la liste en détail :
- Ajout de "Gate A20 Option [Fast]"
- Ajout de "DRAM CAS to RAS Latency"
- Ajout de "DRAM RAS Precharge"
- Ajout de "DRAM Buffer Strength"
- Ajout de "DRAM Read Thermal Management"
- Ajout de "DRAM Thermal Mode Time"
- Ajout de "Run VGABIOS if S3 Suspend"
- Modification de "Shutdown Temperature" pour offrir plus d'options
- Ajout de "Current System FAN Speed"

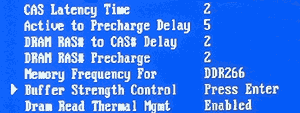

Un petit apercu du menu "Advanced Chipset Features" aprés le BIOS Tweak :
Downloadez le BIOS Tweak pour la DFI NB73-EA ici
- Overclocking :
Mis en confiance par les fonctionnalités du BIOS et le positionnement de la carte, nous avons testé les capacités d'overclocking de la carte. Pour ce, nous avons utilisés un Pentium 4 2Ghz Willamette ainsi qu'un Pentium 4 1.6A Ghz (Northwood). La carte de référence utilisée est une Asus P4B266. Avant tout de chose, j'ai scannée un passage du "Media Press Kit" de DFI concernant cette carte :
Les 1.6A garantis overclockable par le R&D de DFI ?? Ca tombe bien, nous avons justement un 1.6A... Voyons ca
- Pentium IV 2 Ghz - 0.18 µm
|
FSB
|
Asus P4B266
|
DFI NB73-EA
|
| 100 Mhz |
OK
|
OK
|
| 102 Mhz |
OK
|
OK
|
| 104 Mhz |
OK
|
OK
|
| 106 Mhz |
OK
|
OK
|
| 108 Mhz |
OK
|
OK
|
| 110 Mhz |
OK
|
OK
|
| 112 Mhz |
OK
|
OK
|
| 114 Mhz |
OK
|
OK
|
| 116 Mhz |
OK
|
OK
|
| 118 Mhz |
Echec
|
OK
|
| 120 Mhz |
Echec
|
OK
|
| 125 Mhz |
Echec
|
Echec
|
Stable jusque 123 Mhz !
- Pentium IV 1.6A Ghz - 0.13 µm
|
FSB
|
Asus P4B266
|
DFI NB73-EA
|
| 100 Mhz |
OK
|
OK
|
| 105 Mhz |
OK
|
OK
|
| 110 Mhz |
OK
|
OK
|
| 115 Mhz |
OK
|
OK
|
| 120 Mhz |
OK
|
OK
|
| 125 Mhz |
OK
|
OK
|
| 130 Mhz |
OK
|
OK
|
| 135 Mhz |
OK
|
OK
|
| 140 Mhz |
OK
|
OK
|
| 145 Mhz |
OK
|
OK
|
| 150 Mhz |
OK
|
OK
|
| 155 Mhz |
OK
|
OK
|
| 160 Mhz |
Echec
|
OK
|
| 165 Mhz |
Echec
|
OK
|
| 170 Mhz |
Echec
|
Echec
|

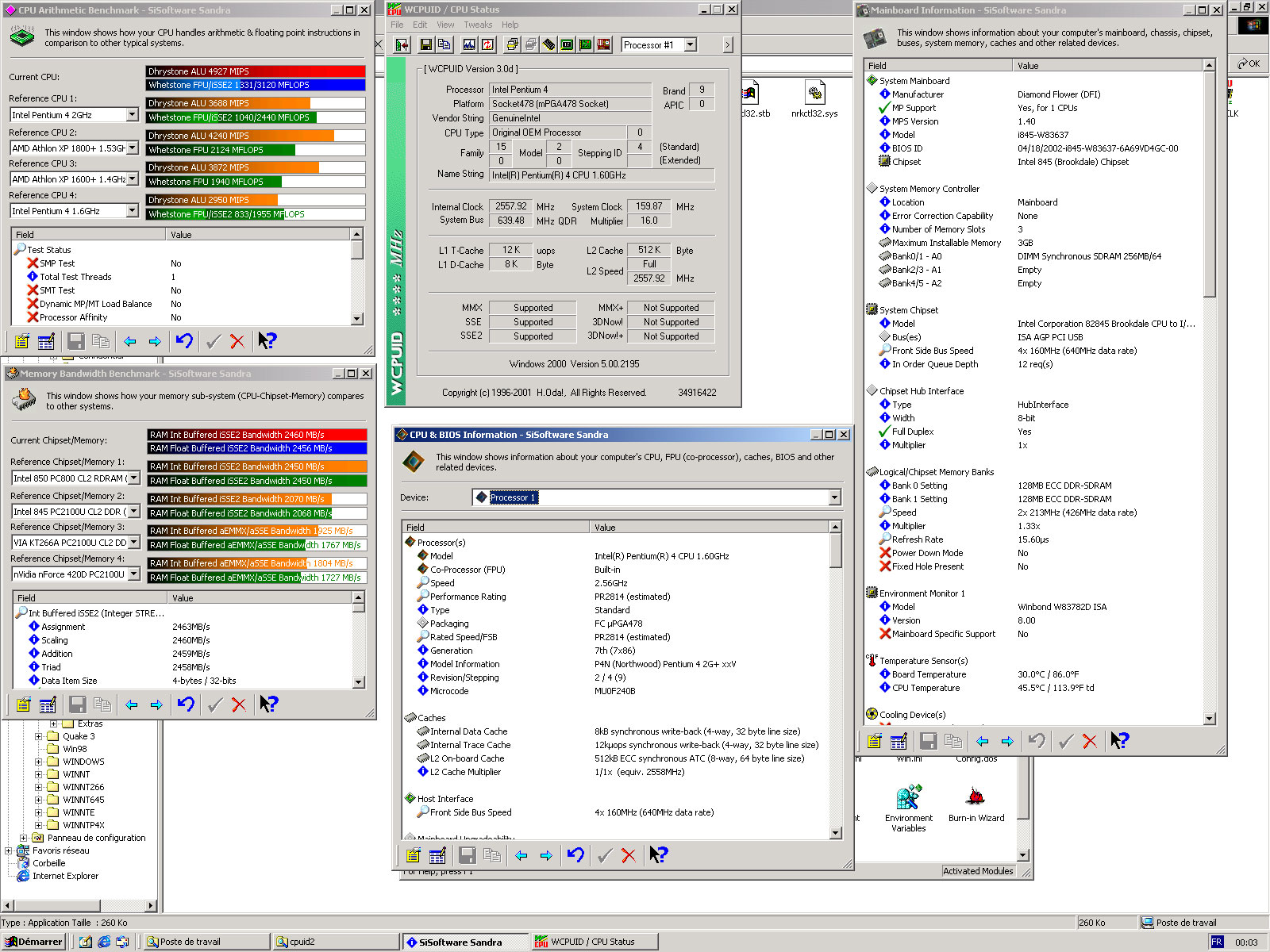

Honnetement, je me suis demandé si j'arriverais à la faire planter un jours.... Rock Stable jusqu'a 165 Mhz. Et meme ensuite, je me demande serieusement si ce n'est pas la RAM qui limite... Sandra detecte 426 Mhz (soit un ratio de 3:4) et je suis en CAS2.... Je n'ai pas vraiment le temps d'approfondir (modification du voltage et/ou modification des timings mémoires). Cependant, cette carte est donc la carte la plus performante que nous ayons testé dans le domaine de l'overclocking, devancant la P4B266 et meme la P4S333 d'Asus ! Petit récapitulatif en image ( 1600x1200 - 440 ko )
