Asus P4B533-VT (i845G, Gigabit Ethernet, Serial ATA et Pentium 4 HT)
By The Mad
Sommaire:





Etude Approfondie du Layout

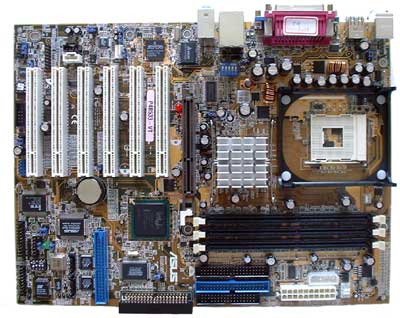

On constate dés le premier coup d'oeil que le layout de la P4B533-VT est different de celui de la P4B533-V. L'ajout du controleur Serial ATA / RAID et du controleur Gigabit Ethernet y est pour beaucoup. Voyons le layout :





Comme on le voit, la carte est trés chargée. Elle comporte 6 ports PCIs, trois ports DDR-SDRAM (4 banques maximum sur les 3 slots), et le traditionnel port AGP 4x qui ne supporte que les cartes 1.5 Volts. Une LED indique si une carte incompatible (3.3 Volts) est insérée dans le slot. Au niveau du connecteur d'alimentation ATX, on a déja vu un placement plus optimal. En effet, une fois monté dans la tour, le connecteur ATX se retouve juste en dessous des disques durs. On retrouve quatres connecteurs IDE dont un incliné à 90° qui est assez pratique. Le dernier port IDE ne peut etre utilisé en meme temps que les deux ports Serial ATA 150. A noter que le BIOS est soudé sur la carte mère, Asus est quasiment le seul constructeur à encore souder ses BIOS. C'est un gros probleme en cas de probleme lors du Flash. Le northbridge est équipé d'un radiateur assez imposant qui chauffe peu. Voyons les autres points positifs et negatifs du layout.



Points positifs
Points négatifs
  • 6 Slots PCIs
  • Systeme EZ-Plug
  • Synthétiseur vocal en cas de problemes
  • Infos sérigraphiées sur la carte
  • Nombreux connecteurs divers
  • Connecteur IDE3 coudé à 90°
  • BIOS soudé sur la carte-mère
  • Connecteur ATX trop proche des HDDs
  • Pas de Jumper Clear CMOS





Outre le BIOS, on reprochera aussi à la carte l'absence de jumper Clear CMOS, obligeant l'utilisateur a court-circuiter deux point directement sur le PCB. La carte peut aussi fonctionner en jumperfull via d'antiques dipswitches. Le systeme EZ-Plug permet d'utiliser un connecter Mylex en lieu et place du connecteur ATX 12V Auxiliaire si l'alimentation n'est pas compatible ATX 2.03. Reste a parler du Northbridge. Comme nous l'avons dit dans la page 3, nous supposons que la révision A1 de l'i845G permet la gestion de l'Hyperthreading. Voila comment reconnaitre les deux revisions :





Aprés vérification, la DFI NB76 et les différentes Epox 4G4A+ que nous avons sont toutes dotées de la révision A0. Seul la P4B533-VT est équipée d'une révision A1. Toutefois, il se peut que ce ne soit qu'une coincidence, nous confirmerons cette information des que nous aurons recu une réponse d'Asus à ce sujet.



  • Etudes des composants :



NorthBridge Intel i82845G - [29.6°]

Le Nortbridge utilisé dans la P4B533-VT est donc un i845G en révision A1. Il supporte l'HyperThreading ainsi que les pentiums 4 > 3 Ghz.

  • Support du Pentium 4 0.18/0.13 µm jusqu'a des frequences > 3.0 Ghz
  • Core Graphique Integré : "Intel Extreme Graphics"
  • Support du Bus 100 & 133 Mhz - 400 & 533 QDR
  • Support de 2 Go de DDR-SDRAM PC1600/PC2100 avec un maximum de 4 banques mémoires
  • Support de l'AGP 4x/2x/1x mais uniquement en mode 1.5 Volts (réservé aux cartes 4x)



SouthBridge i82801DB - Intel ICH4 - [38.9°]

De la meme facon, voici la version finale de l'ICH4. Détaillé dans à la page 3, ce composant Southbridge se charge de gerer les périphériques "lents" et communique avec l'i82845G par le biais du bus Hub Link 1.5. Il supporte :

  • 6 Ports PCI 33Mhz répondant à la norme 2.2
  • Deux canaux UltraATA 33/66/100
  • 6 Ports USB à la norme USB 1.1
  • 2 Ports USB à la norme USB 2.0
  • Un controleur LAN 10/100 Mbit/s
  • Un controleur AC97 / SMBUS / LPC



Contrôleur Super I/O ITE 8708F - [32.8°]

L'ITE 8708F-A est un controleur Super I/O LPC avec gestion des cartes à puces, MMC et SD integré. Il est présent sur la majorité des cartes Asustek depuis la P4B266. Cependant, il convient de noter que les fonctions de monitorings sont assurés par l'Asus ASIC.

  • Deux controleurs série + parallele + FDD
  • Gestion de l'EEPROM du BIOS
  • Support des cartes à puces, MMC et SD.
  • Monitoring hardware : gestion de 6 tensions d'alimentation (donc le VBatt) et de 3 diodes thermiques de mesure des température, vitesses de rotations


Générateur de fréquences ICS 950224AF - [38.7°]

L'ICS 950224AF fait partie de la famille de plus en plus grandissante des PLL non-documentés chez ICST. Cependant, on sait qu'il permet une frequence comprise entre 100 et 250 Mhz ainsi qu'une fonction "fix" pour les frequences PCI et AGP.

Frequence réelle mesure pour un FSB de 133 Mhz : 134.19 Mhz



Buffer DDR ICS 93732AF - [48.1°]

Le Buffer DDR ICS 93732AF garantis la stabilité du systeme lorsque de hautes frequences sont utilisées par la DDR-SDRAM (DDR333 et +). Il n'est pas impératif de l'integrer mais Asus semble avoir fait ce choix. Pour une carte qui sera une carte haut-de-gamme, c'est la moindre des choses



Controleur AC97 6 canaux CMI9739A - [41.3°]

Le controleur AC97 2.2 CMI9739 gére 6 canaux analogiques. Le controleur supporte aussi une interface SPDIF 18-20 bits entrée et sortie. Le driver est compatible DirectSound 3D et EAX 1.0 / 2.0.

Le Datasheet est disponible ici



Controleur ASIC Asus ASB100 - [36.4°]

Ce controleur se charge du monitoring et de la gestion des voltages, temperatures et frequences de rorations des ventilateurs. Comme nous l'avons dit plus haut, il remplace les fonctions de ce type integrée à L'ITE 8708F. Comme pour tout chip propriétaire, aucune docs n'existe sur ce controleur, cependant, on sait qu'il est trés proche du AS99127F qu'on retrouvait sur la génération précedente de cartes Asus. Il gere 7 voltages, 3 temperatures et 3 frequences de rotations. Pour les developper, son mode de programmation est similaire au controleur Winbond W83781D



Controleur RAID IDE Promise PDC20276 - [37.0°]

Le controleur Promise PDC20276 supporte les normes ATA 33/66/100/133. Le controleur permet la gestion du RAID 0 (striping) et duRAID 1 (mirroring). Selon Promice, le PDC20276 supporte aussi le Hot-Swap avec un rack adapté. Des drivers pour Windows et linux sont disponibles. Voir la page du constructeur pour plus d'informations



Bridge Serial ATA Marvell 88i8030 - [40.4°]

On risque de voir ce controleur de plus en plus souvent. En effet, il s'agit d'un bridge (convertisseur) entre la norme Parallel ATA et Serial ATA. L'Adaptateur que nous avons recu est aussi doté de ce composant. A noter qu'un bridge ne supporte qu'une seule unité. Il y a donc deux bridges pour les deux ports Serial ATA de la carte mere. Derniere subtilité, les deux ports Serial ATA se partage le canal IDE avec le second port RAID du controleur Promise. C'est donc l'un ou l'autre, mais pas les deux en meme temps.



Controleur Gigabit Ethernet Broadcom 5702 - [41.5°]

Ce controleur Broadcom qu'on commence a voir de plus en plus est compatible Ethernet 10/100/1000 Mbit/s. Il fonctionne via un bus PCI 2.2 32 bits / 33 Mhz. Le composant bénéficie de la meme finesse de gravure que les derniers CPU : 0.13 µm. Il est alimenté en 3.3 Volts et est packagé sous la forme d'un composant BGA 196 pins



Nous n'avons pas detaillé ici les composants de l'etage d'alimentation puisque la partie suivante y est dédiée.
