Bios & Overclocking

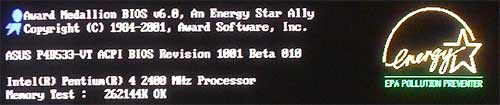

Chez Asus, on utilise le BIOS maison. Basé sur un core de BIOS Award, Asus a cependant reprogrammé l'intégralité de l'interface graphique ce qui donne au final qu'on reconnaitrait les BIOS Asus entre mille. Depuis quelques temps, les BIOS se sont améliorés en terme de fonctionnalités et ils incluent un ensemble impressionant de fonctionnalité, encore plus étendue que celles offertes par le SoftMenu III d'Abit. Comme nous l'avons dit plus haut, le BIOS livré avec la carte etait en version 1001 Beta 10 et aucune update n'existait sur le FTP d'Asus au moment du test. Malgré quelques petits bugs graphiques, ce bios est totalement fonctionnel. Voyons le boot :

On aurait aimé voir la frequence de la mémoire et le FSB au boot. A noter que si l'utilisateur appuye sur "Alt-F2" au moment du boot, il a accés a un programme de Flash inclus dans le BIOS et supportant le lecteur de disquette. Etant donné que le BIOS est soudé à la carte mère, cette option peut sauver la carte d'un retour SAV en cas de probleme. Principale innovation dans un BIOS, le support de plusieurs langues ! En effet, les differentes langues disponibles sont : Anglais, Espagnol, Francais, Chinois, Japonais, Allemand, Coreen, Italien Voyons la version Francaise du BIOS :

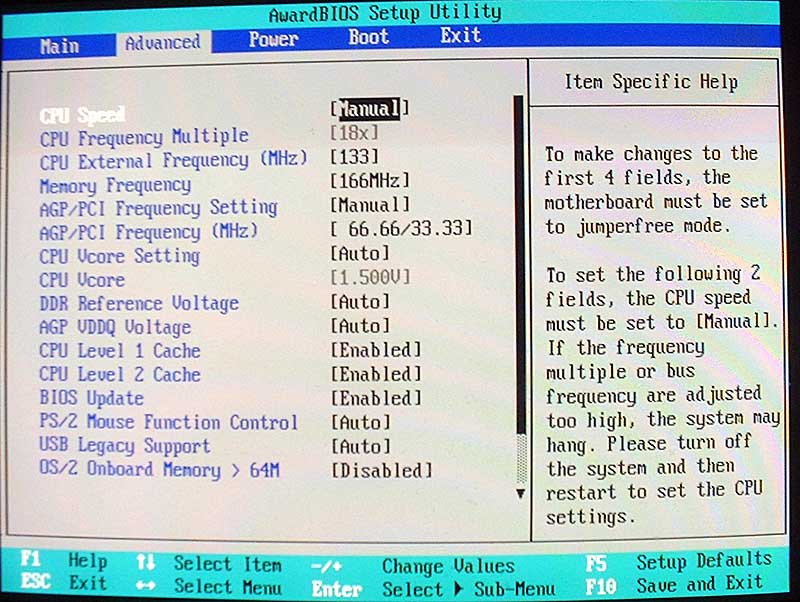

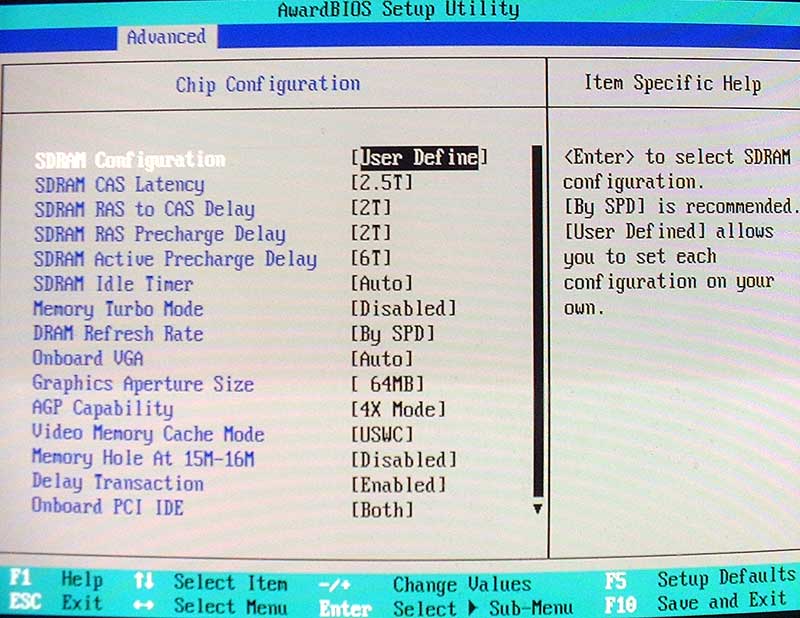

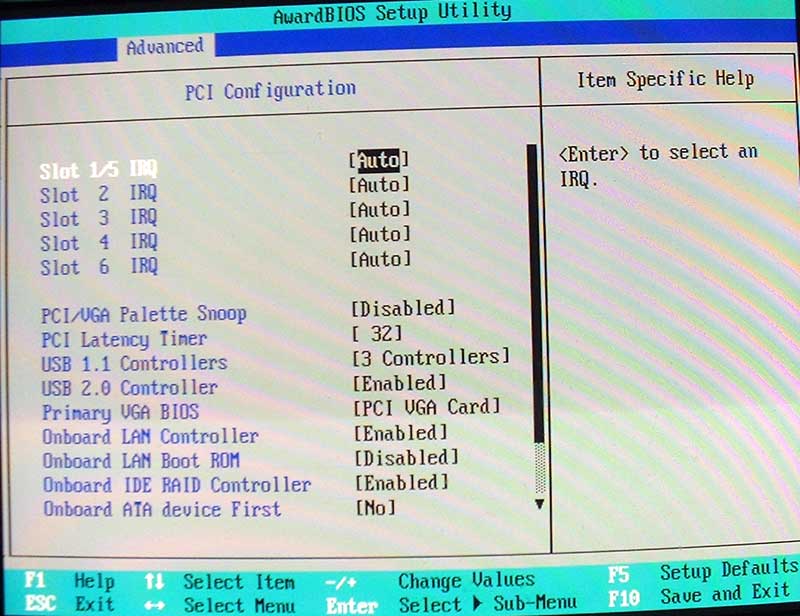

Je vous passe les "Escalve" et autres "Idioma", il faut avouer que le BIOS en Francais est proche de l'heresie informatique. Nous ne nous attarderons pas sur ce point. Voyons les principaux ecrans du BIOS d'Asus :

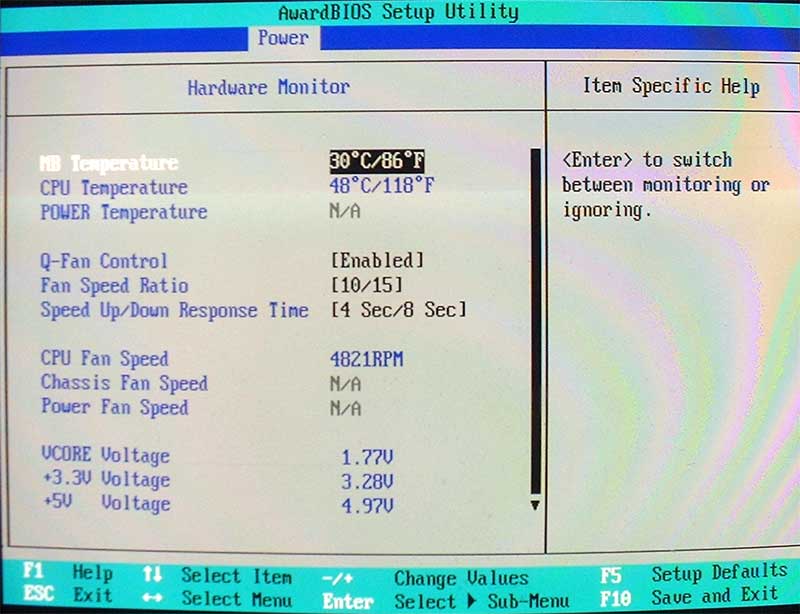

Comme on le voit, ce BIOS n'a rien a envier au niveau du nombre d'options avec ceux d'Epox ou d'Abit. Le BIOS integre la technologie Q-FAN qui permet d'adapter la frequence de rotation du ventilateur du CPU en fonction de sa temperature. Voyons les principales plages de reglages pour les frequences / voltages :

• CPU External Frequency : Reglable de 100 Mhz à 200 Mhz par pas de 1 Mhz
• Memory Frequency : Les Ratios disponibles avec un FSB de 133 Mhz sont: 4:3, 1:1, 4:5; 3:4 soit 100 Mhz, 133 Mhz, 166 Mhz ou 177 Mhz
• AGP/PCI Frequency : Reglable de 66 Mhz à 104 Mhz par pas de ... 0.6 Mhz !
• CPU Vcore : Dans le cas d'un Northwoood, le Vcore est ajustable de 1.5 Volts à 1.70 volts ou à 1.80 Volts si le Jumper OverVoltage sur la carte mére est à "1"
• DDR Reference Voltage : Les choix disponibles sont : 2.5 Volts, 2.65 Volts, 2.7 Volts et 2.85 Volts
• AGP VDDQ Voltage : Ajustable entre 1.5 Volts, 1.6 Volts et 1.7 Volts

Bref, beaucoup d'options disponibles qui permettent une optimisation d'un overclocking. Voyons maintenant jusqu'ou on peut pousser cette carte :

• Overclocking :

Nous esperons pouvoir remplacer dans nos prochains comparatifs l'antique Pentium 4 2 Ghz Willamette par un Celeron 2 Ghz basé sur le core Northwood C1 qui devrait offrir de trés interessante capacité d'overclocking. Pour le reste, nous avons choisi d'utiliser un Pentium 4 1.6A plutot que le 2.4B puisque le premier nous permet de monter plus haut en frequence et de voir jusqu'ou la carte accepte de monter. Commencons par le P4 2Ghz

• Pentium IV 2 Ghz - 0.18 µm

Meme si ce n'est pas flagrant vu les faibles capacités d'overclocking de notre Pentium 4 2 Ghz, on voit tout de meme les progres entre la génération précedente (la P4B266) et la P4B533-VT. La frequence maximale atteinte passe de 2160 Mhz à 2280.

• Pentium IV 1.6A Ghz - 0.13 µm

Comme on le constate, le carte obtient de trés bon résultats en overcloking. Pour aller un peu plus loin, on peut dire que la stabilité de la carte avec de trés haut FSB est impressionante. Nous avons pu atteindre 200 Mhz en CAS 2.5-2-2 sans probleme. A noter qu'un Watchdog existe en cas d'overclocking trop important qui permet d'eviter le traditionnel Clear CMOS
