Présentation du chipset (i845GE)

L'i845GE est trés proche au niveau de son architecture de l'i845G que nous avions testé précédemment. Comme nous avions fait à l'époque un récapitulaif de toutes les déclinaisons qui incluai l'i845GE, nous avons choisi de reprendre cette page tout en indiquant en vert les points de différence entre les deux générations de chipsets

La famille i845 s'arrandit de plus en plus et devient maintenant la premiere plateforme Pentium 4 Intel devant l'i850/i850E qui n'en a, avouons le, plus pour bien longtemps... Recapitulons donc toute la famille :

• [Septembre 2001] i845A : Constitué de l'i82845 et de l'ICH2, ce fut le premier chipset Intel pour pentium 4 a ne pas fonctionner avec de la Rambus. Malheureusement, il fonctionnait avec de la SD-RAM a cause d'accords liant Intel et Rambus. En complete discordance avec le gouffre à mémoire que représente le bus 400 QDR des Pentium 4, il s'est avéré trés lent.


• [Janvier 2002] i845B : Constitué de l'i82845B et toujours de l'ICH2, il est sorti quasiment le jour de la fin des accords avec Rambus. Il permettait la gestion de la DDR-SDRAM PC2100 et offrait pour la premiere fois une solution Intel pour le Pentium 4 viable sans la RDRAM.


• [Mai 2002] i845E : Pour la premiere fois constitué de l'ICH4 (et de l'i82845E), il a permis la gestion officielle du bus 533 QDR tout en apportant le support de l'USB 2.0 par le biais du chipset. Outre cette particularité, il est quasiment identique à l'i845D. On parle d'un support officieux de la DDR333, mais rien n'est encore sur.


• [Mai 2002] i845G : Constitué de l'i82845G et de l'ICH4, C'est en fait un i845E auquel Intel à rajouté un core graphique baptisé "Intel Extreme Graphics". Le code graphique est cadencé à 200 Mhz et un port AGP externe est présent. La gestion de la DDR333 est fortement soupconnée...


• [Mai 2002] i845GL : Constitué de l'i82845GL et encore de l'ICH4, l'i845GL n'est ni plus ni moins qu'un i845G sans port AGP externe. Il est destiné aux assembleurs désirants construire des machines a faible couts.


• [Octobre 2002] i845GV: Declinaison supportant officiellement l'Hyperthreading de l'i845GL. Le support du FSB 533 est aussi au programme, mais pas celui de la DDR333. C'est un chipset clairement destiné à l'entrée de gamme


• [Octobre 2002] i845PE : Declinaison supportant officiellement la DDR333 et l'Hyperthreading de l'i845E. Le Hub-Link est en version 1.5 en lieu et place de l'ancienne revision 1.1


• [Octobre 2002] i845GE : Declinaison supportant officiellement la DDR333 et l'Hyperthreading de l'i845G. De plus, le core graphique integré est maintenant cadencé à 266 Mhz au lieu des 200 Mhz. C'est la version que nous testons aujourd'hui sur la P4GE-V d'Asus

Aprés l'évolution, voyons maintenant une description du chipset i845GE dans sa globalité (Northbridge / Southbridge) ainsi que les différentes interfaces :

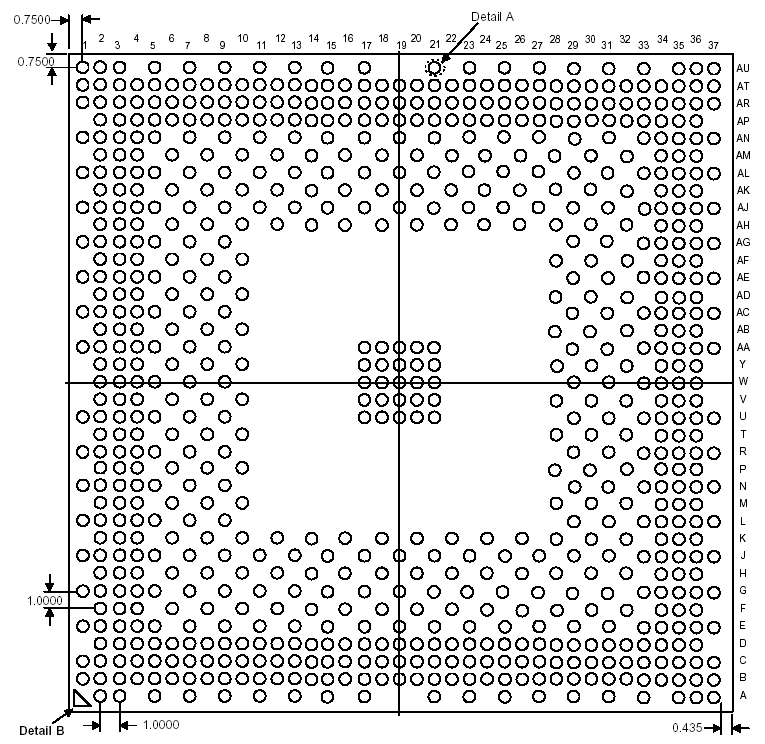

- NorthBridge i82845GE



Comme nous l'avons vu plus haut, l'i82845GE est une évolution de l'i845PE auquel Intel a rajouté un core graphique. Voici les spécifications de ce core graphique (en anglais puisque difficilement traductible en francais) :

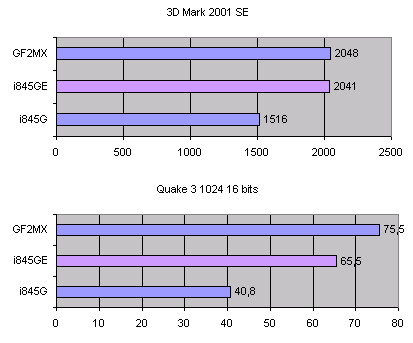

Le controleur graphique inclus dans l'i845GE (tout comme l'i845G) semble toutefois plutot basique. Nous avions que les performances sous 3DMark2001 ou Quake3 ne parvenait pas à atteindre celles d'une GeForce2 MX. Voyons rapidement comme ceux-ci ont évolués :

Comme on le constate, l'i845GE a rattrapé son retard sous 3DMark 2001SE et offre des performances correctes sous Quake 3. Pour un chipset integré, il faut avouer qu'Intel ne se débrouille pas mal et que cette solution surpasse celles de SiS, VIA et meme ATi...

Continuons sur ce Northbridge : l'organisation interne du chipset est prévue pour permettre l'élaboration de carte 4 Layers (4 couches), moins cher pour le consommateur final que les modéles 6 layers. Bien qu'Asus ait choisi un PCB 6 couches pour une plus grand qualité. Ainsi, quatre éléments principaux du systéme communiquent via le Northbridge :

• Le Processeur : L'i845E gére donc le Pentium 4 0.13µ (NorthWood) et 0.18µ (Willamette) axé autour d'un bus de 100 ou 133 Mhz Quad Pumped (400 ou 533 QDR). Le Celeron P4, équipé de 128 ko de cache est basé sur le Willamette est aussi officiellement supporté. Mieux, l'i845GE apporte le support officiel de la technologie Hyperthreading qui devrait etre annoncée par intel en novembre avec le Pentium 4 3.06 Ghz.

• Le Bus Mémoire : La Gestion du bus mémoire de l'i845GE se distingue par le support cette fois officiel du bus 166 Mhz (333 DDR). Ainsi l'i845GE supporte la DDR-SDRAM PC1600, PC2100 et PC2700. Cependant, il convient de noter que l'i845G supportait déjà ce type de mémoire de maniere officieuse. Concernant le type de mémoire supportée, toujours pas de gestion des mémoires ECC ou Registered. La capacité maximal du chipset est de 2 Go (donc 2 modules de 1 Go construit avec des chips 512 Mbits au maximum). Ce qui reste correct meme si on ne peut que regretter qu'Intel ait décidé de limiter à deux slots mémoires ce chipset (en fait 4 banques mémoires, ce qui fait deux slots si on utilise des modules double-face). Les fabricants peuvent bien sur passer outre, mais des problemes de stabilite/incompatibilité peuvent alors survenir et l'utilisation de 3 modules double face se révélera tout simplement impossible.

• Le Controleur AGP : Autre point dédié au NorthBridge, la gestion du bug AGP qui réclame enormement de ressources et qui est donc interfacé par le NB, comme tout composants rapides (les plus lents étant reservés au SouthBridge). Le controleur AGP de l'i845GE est à la norme AGP 2.0. La grande différence avec les autres chipsets, c'est qu'il ne supporte QUE le mode 1.5 Volt, c'est a dire qu'il n'est compatible qu'avec les cartes AGP 4x. L'utilisation d'une carte AGP 2x, donc fonctionnant en 3.3 Volts pourrait détruire purement et simplement le chipset. Petit subtilité, les cartes AGP 4x peuvent également fonctionner en mode 2x ou 1x, mais toujours en 1.5 Volts. Le FastWrite est supporté dans les mode 2x et 4x, ce qui n'etait pas le cas de l'i815 par exemple. Le SideBand Adressing est aussi au programme.

• La liaison inter-bridge : Le Northbridge communique avec le Southbridge via un bus propriétaire appelé "Hub Interface", comme le V-Link de Via. Le principal interet est de decharger le bus PCI des communications entre NB et SB. Sur une base 66 Mhz QDR, il est capable de transferer 266 Mbit/s. Dans le cas de l'i845GE, on retrouve le Hub Interface 1.5 a la place de la version 1.1 des versions plus anciennes ou meme de l'i845E. La principale modification est la reduction de la tension necessaire pour les echanges (0.7 Volts au lieu de 1.5)

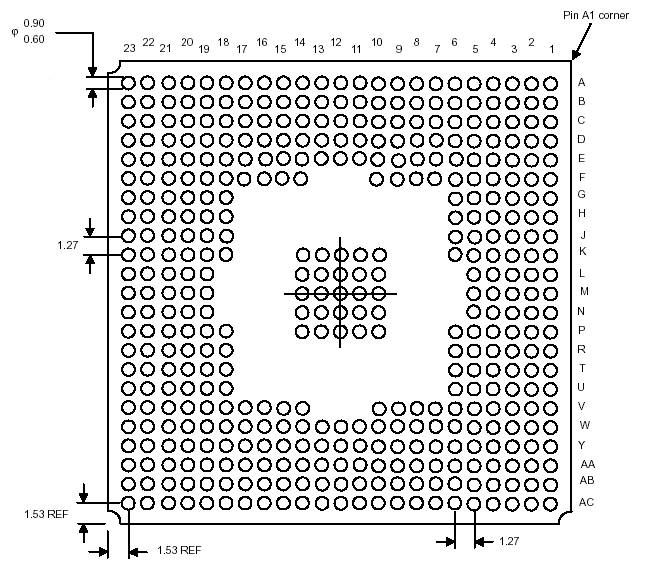

- SouthBridge i82801DB (ICH4)



L'ICH4 est, comme son nom ne l'indique pas, la cinquieme révision du Southbridge d'Intel dédié à la série i8xx.
Voyons l'évolution de ce composant :

* On peut retrouver certains Northbridge i850E avec un ICH4 bien que ce ne soit pas dans les spécification d'Intel.

Voyons maintenant la differences entres les différents ICH :

Voyons maintenant les differents éléments controlés par le Southbridge ICH4 (aka 82801DB) :

• La Liaison inter-bridge : Toujours à 66 Mhz QDR, elle permet la communication avec le NorthBridge via un bus propriétaire dit "Hub Interface", upgradé à la version 1.5 dans cette nouvelle série (voir ci-dessus pour plus de détails)

• Le Controleur PCI : Capable de gérer 6 Ports PCI 2.2 33 Mhz, il est d'une efficacité exemplaire et le débit théorique maximum de 133 Mo/s est quasiment atteinds.

• Le Controleur IDE : Il peut gérer 4 unités UltraATA 33/66/100 en mode BusMaster. C'est un consommateur de bande passante puisqu'il peut utiliser jusqu'a 400Mo/s de bande passante ( 4 x 100 Mo/s ). Le support de l'ATA133 n'est pas au programme. Intel ayant décidé de se consacrer au Serial-ATA qui devrait arriver avec l'ICH5

• Le Controleur LAN : Bien que rarement exploité, l'ICH4 contient un controleur LAN de bonne qualité, mais qui doit toutefois etre associé à un composant externe. Il permet la gestion de l'Ethernet 10Base-T (10 Mbit/s) et 100 BaseTX (100 Mbit/s)

• Le Controleur LPC : le controleur LPC (Low Pin Count) permet de connecter le controleur Super I/O au Southbridge. Il controle donc indirectements, les ports PS2, LPT, les ports IR et le controleur de Disquette

• Le Controleur USB : L'ICH 4 supporte la norme USB 1.1 ainsi que la norme USB 2.0. 6 Ports USB sont gérés en mode USB 1.1 et 2 ports en mode USB 2.0

• Le Controleur AC97 : Il permet la gestion via une interface externe de la norme Audio Software AC'97 sur 6 cannaux

• Le Controleur SMBUS : Celui-ci sert principalement a recupérer le contenu du SPD des modules de mémoire

L'ICH4 est donc un composant trés complet qui apporte principalement la gestion de l'USB 2.0

Un mot concernant le Southbrige ICH4. En effet, si on retrouvait la revision A1 avec les premiers i845E et i845G, les i845PE/GE sont livrés avec la revision B0 dudit Southbridge. Rien de bien nouveau au programme si ce n'est des corrections de bugs mineurs et une petite amélioration des transferts du bus PCI. On reconnait les deux composants à leur S-SPEC qui passe de SL66K à SL6DM :
