Inutile de se lancer dans un long blabla sur le BIOS de la P4S333. Comme vous avez pu le constater, ces la carte que nous avons utilisés pour nos tests sur la DDR400. On peut donc dire tout de suite, que ce n'est pas non plus dans cette catégorie que la carte pourrais défaillir.

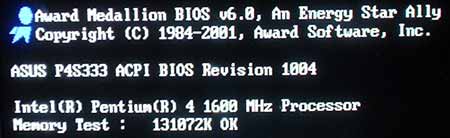

Le BIOS de la carte est un bios Award modifié Asus. On le retrouve sur l'ecrasante majorité les carte-mères de la marque. Il est intuitif, mais se raproche plus d'un BIOS Ami au niveau de l'ergonomie que d'un Award. On aime ou on aime pas, voyons ca :

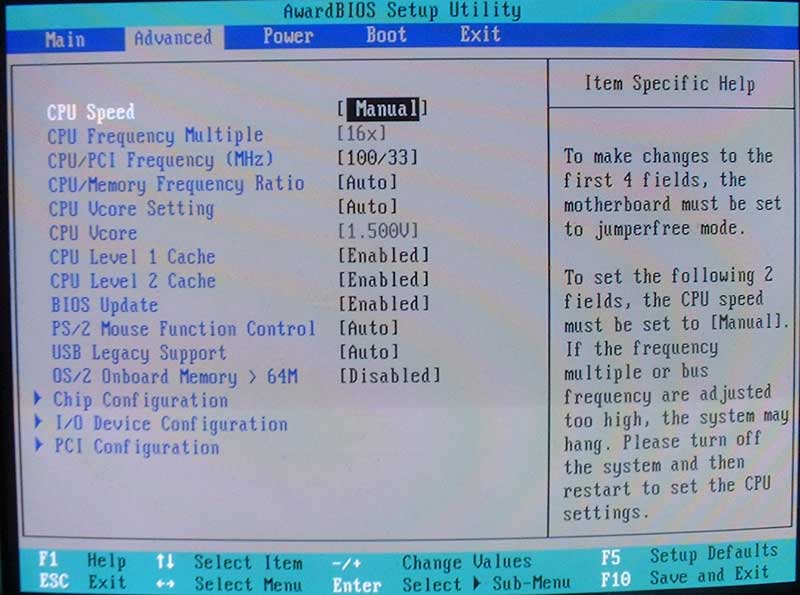

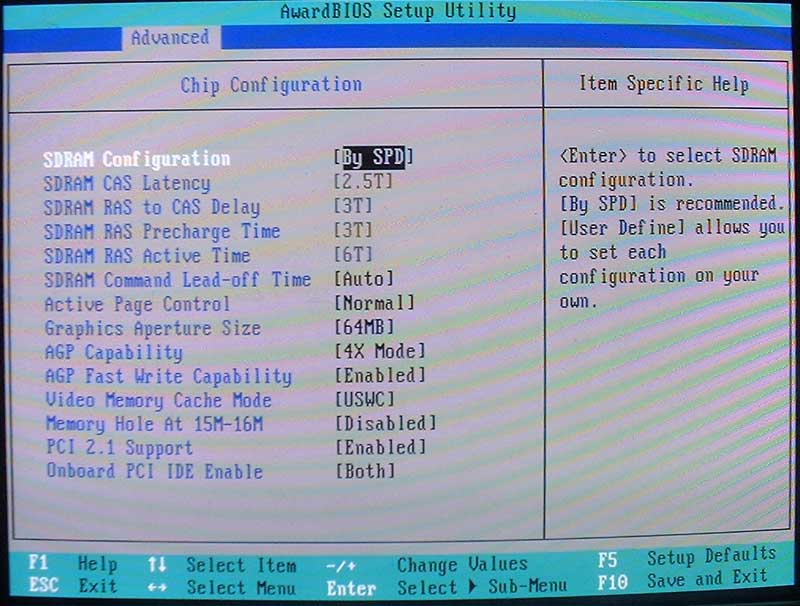

Advanced Chipset Setup	Chip Configuration

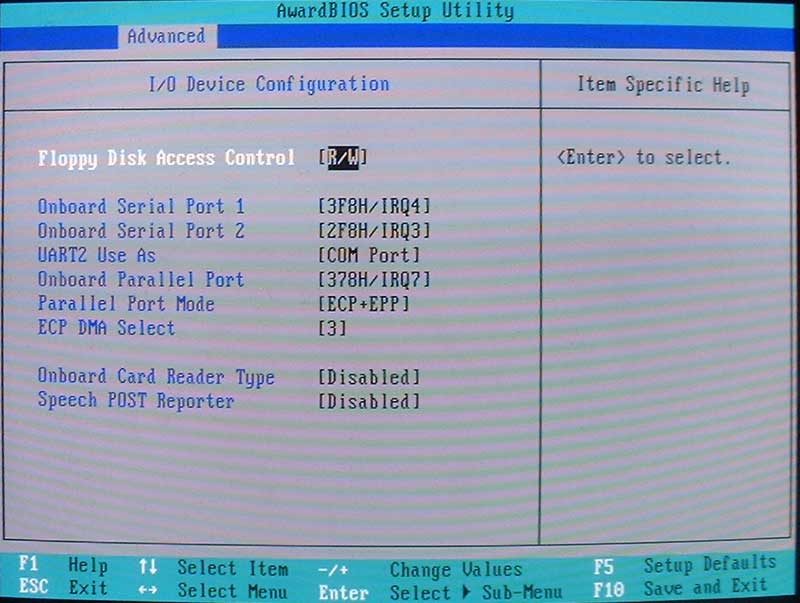

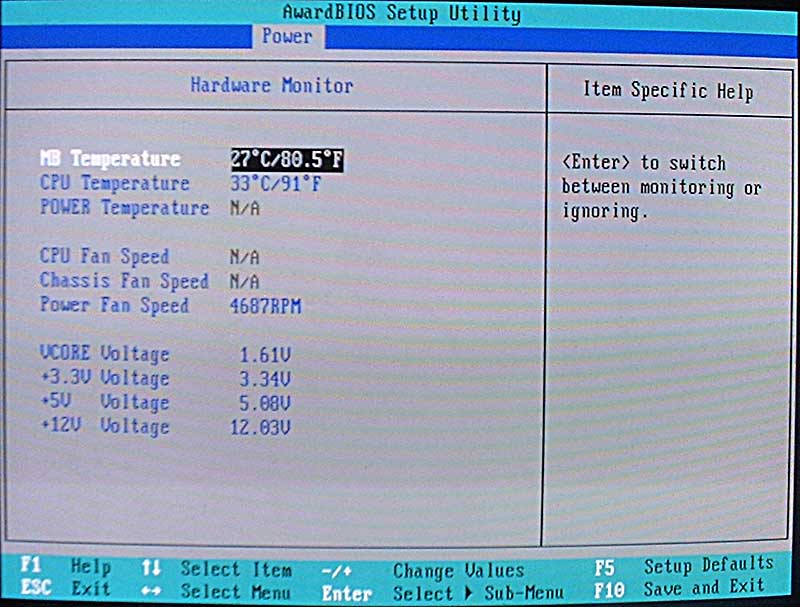

I/O Device Configuration	Hardware Monitor

Les options sont nombreuses sans etre envahissantes et surtout, sont toutes utiles. Ce ne sont pas des options rajoutées pour donner une "impression" de grande flexibilité comme le fait DFI. Asus propose donc un BIOS de qualité avec pour seul petit défaut, une partie Monitoring un peu faible (ce qu'on s'explique mal puisque la carte dispose de tout les derniers rafinements en matiere de monitoring hardware). Les deux parties qui interesseront principalement les overclockeurs sont la partie gérant les parametres mémoires (Chip configuration) et la partie proposant les reglages du CPU (Advanced Chipset Setup). Ces cette deuxieme partie que nous allons détailler ici avec les reglages proposés :

• CPU Speed : Permet de choisir directement entre un Bus 100 Mhz, 133 Mhz ou une configuration manuelle
• CPU Frequency Multiple : de 8x à 50x, mais ce parametre est bloqué sur les processeurs de série
• CPU/PCI Frequency : Permet de regler la frequence du CPU de 100 Mhz à 166 Mhz par pas de 1 Mhz
• CPU/Memory Setting : Tres interessant, permet la gestion du ratio FSB/Bus mémoire. Nous avons le choix entre :
  •  1:1 => Soit bus synchrone FSB/RAM. Accesible entre 100 et 166 Mhz de FSB.
  •  3:4 => Pour faire fontionner de la DDR266 (133 Mhz) avec un bus 100 Mhz. Accesible entre 100 et 132 Mhz de FSB.
  •  3:5 => Pour faire fontionner de la DDR333 (166 Mhz) avec un bus 100 Mhz. Accesible entre 100 et 132 Mhz de FSB.
  •  4:5 => Pour faire fontionner de la DDR333 (133 Mhz) avec un bus 133 Mhz. Accesible entre 133 et 166 Mhz de FSB.
• CPU VCore Setting : Reglage manuel ou automatique du VCore
• CPU VCore : Ajustable jusqu'a 1.65 Volts dans le cas d'un Northwood par pas de 0.025V

Bref, de l'utile et du fonctionnel ! Les differents ratio mémoires sont tres pratiques pour jongler entre les ratios. Voyons l'overclocking

• Overclocking

Pour tester l'overclocking de la P4S333, nous avons utilisé un Pentium 4 Willamette 2.0 Ghz et un P4 NorthWood 1.6 Ghz.
Avant de commencer, il est interessant de noter ce détail :

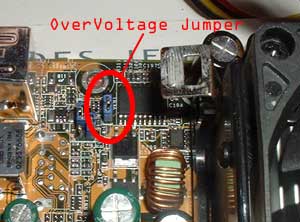

Asus, qui pense décidemment à tout, à inclut un jumper "OverVoltage" sur sa carte agissant directement sur le HIP6301 et permettant de faire passer le voltage par defaut du NorthWood de 1.5 Volts à 1.65 Volts. On peu ainsi augmenter la tension jusqu'a 1.75 Volts dans le BIOS !

Malgré le peu de suspense qu'il reste vu le test de la DDR400, voici les resultats :

• Pentium 4 2 Ghz Willamette

Concernant le Pentium 4 2 Ghz, dont les capacités d'overclocking sont limitées par sa finesse de gravure (0.18 µm), la P4S333 arrive tout de meme a faire mieux que la P4B266, reference dans le domaine, en obtenant un 2240 Mhz.

• Pentium 4 1.6A Ghz Northwood

Le Pentium 4 Northwood a beaucoup plus de potentiel que le Wilamette et permet de tester la carte dans les overclockings extremes :



FSB	Asus P4B266	Asus P4S333
100 Mhz	OK	OK
105 Mhz	OK	OK
110 Mhz	OK	OK
115 Mhz	OK	OK
119 Mhz	OK	OK
120 Mhz	OK	OK
125 Mhz	OK	OK
133 Mhz	OK	OK
140 Mhz	OK	OK
150 Mhz	OK	OK
155 Mhz	OK	OK
160 Mhz	Echec	OK
166 Mhz	Echec	Echec

2560 Mhz stable avec un Pentium 4 1.6A Ghz !! C'est le record que nous avons pu obtenir avec cettecarte. Merci au OverVoltage Jumper dans le cas present.

Pour plus d'informations sur la configuration et les methodes de tests, allez jetter un coup d'oeil ici (Test DDR400).

Bref, Asus et SiS nous proposent ici une carte disposant de tres tres bonnes faculté d'overclocking, ce qu'il manquait a la P4S5A d'ECS. Les performances avec un systeme overclocké a base de la P4S333 sont tout bonnement impressionnante. Cette carte est clairement la nouvelle référence en matiere d'overclocking. Ces talents démontrent aussi la qualité du chipset SiS645 ainsi que la qualité de fabrication dont Asus fait preuve pour ses cartes.
