Asus P4S800D-E Deluxe (SiS655TX Full Options)
By Samuel D. - 01/12/2003
Sommaire:



Packaging

Comme toutes les cartes mères Asus européenne, la P4S800D-E Deluxe est packagée dans la classique boite Asus destinée à ce territoire. Bien que personnellement, je préférerais voir les boites japonaises, nous devrons nous contenter de ceci :





Rien de spécial à dire ici puisque cette boite est identique à celle des séries Ai. Plus interessant, voyons maintenant les différentes accessoires que contient cette boite :

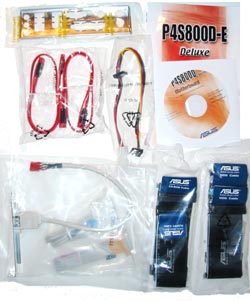

Au menu des cables et autres accessoires, on trouve :

  • Une carte mère P4S800D-E
  • Un manuel d'utilisation
  • Un CD de Driver
  • Une plaque ATX pour boitier
  • Deux cables SATA150
  • Un convertisseur d'alimentation Molex => 2 SATA
  • Un cable IDE 80 connecteurs UDMA133
  • Un cable IDE 40 connecteurs UDMA33
  • Un cable D7 34 connecteurs
  • Un bracket avec un port Firewire
  • Un bracket 2 USB + DB15 (Jeux)

Un bundle intéressant, surtout coté SATA avec la présence d'un convertisseur permettant d'alimenter deux disques durs SATA à partir d'une alim. standard, et très satisfaisant vu le niveau de prix de l'ensemble. On se demande par contre pourquoi Asus s'obstine à fournir une nappe 40 connecteurs alors que l'UDMA66 existe maintenant depuis des années. A noter que ces nappes sont maintenant toujours noires et offre à la tour un "look" plus intéressant que les nappes grises habituelles.



Caractéristiques de la carte

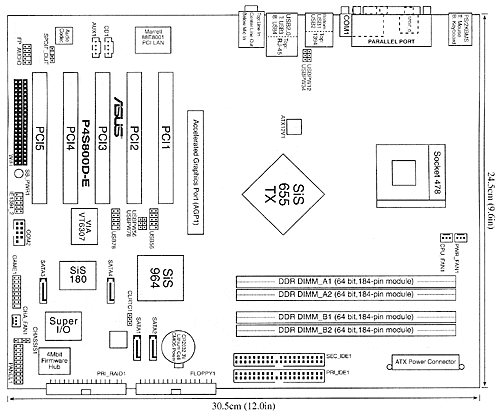

Commencons par voir un schéma du layout de la carte et ses différents connecteurs :



Asus P4S800D-E Deluxe Schematic Layout



Voyons un peu les caractéristiques de la cartes selon Asus :



CPU
-Socket 478 for Intel Pentium 4/ Celeron up to 3.6 GHz+
-Intel Hyper-Threading Technology ready
-New power design supports Intel next generation Prescott CPU

Form Factor
ATX
12.0" x 9.0" (30.5cm x 22.9cm)
PCB : 4 Couches (Layer)
Chipset

North Bridge: SIS 655TX
South Bridge: SIS 964

Memory

- 4 x 184-pin DIMM Sockets support max. 4GB unbuffered non-ECC
- PC3200/2700/2100/1600 DDR SDRAM memory
- Dual-channel memory architecture

SYSTEM BIOS :
4Mb Flash ROM, ASUS JumperFree, AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.3, ASUS EZ Flash, ASUS MyLogo2, ASUS CrashFree BIOS 2, ASUS C.P.R., ASUS Multi-language BIOS, ASUS Q-Fan, ASUS Instant Music Lite
Expansion Slot:
1 x AGP Pro/ 8X/ 4X (0.8V, 1.5V only)
5 x PCI
1 x ASUS WIFI Connector for optional wireless LAN upgrade

Extra-Controllers (Optionals) :

RAID controller: RAID 0 or RAID 1 or JBOD support by two Serial ATA connectors from SiS964
SATA controlleur : SiS180 SATA controller
Audio controller : ADI AD1980 SoundMAX AC97 CODEC
LAN controller : Maxell 88E8001 Gigabit LAN Controller supporting 10/100/1000 BASE-T Ethernet
1394 controller : VIA 1394 Controller supports 2 x 1394 ports



I/O Interface :

- CPU/Power/Chassis FAN connectors
- 20-pin ATX power connector
- Chassis Intrusion
- GAME/MIDI connector
- CD/AUX audio in
- Front panel audio connector
- 2 x USB 2.0 connector supports additional 4 USB 2.0 ports
- 2 x SATA ports
- COM2 connector

Back Panel I/O Ports
1x Parallel
1x Serial
1 x PS/2 Keyboard
1 x PS/2 Mouse
1 x Audio I/O
4 x USB 2.0
1 x RJ-45 Port
1 x S/PDIF output

Special Features :

ASUS EZ Flash
ASUS CrashFree BIOS 2
ASUS Instant Music Lite
ASUS MyLogo2
ASUS Multi-language BIOS
ASUS Q-Fan
ASUS JumperFree
ASUS C.P.R.(CPU Parameter Recall)CPU, Memory, and AGP voltage adjustableSFS (Stepless Frequency Selection) from 100MHz up to 300MHz at 1MHz increment
Adjustable FSB/DDR ratio, fixed AGP/PCI frequencies







Suite ( Présentation du chipset [SiS655TX] )
