Etude Approfondie du Layout

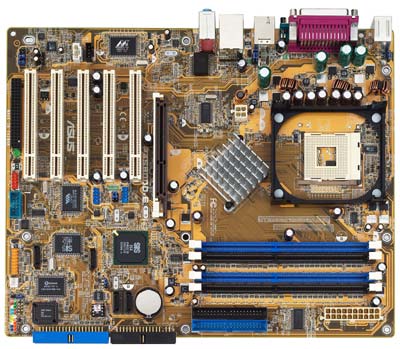

Nous avons pu le constater de visu, la P4S800D-E d'asus reprend exactement le même layout que la P4S800D, équipée du SiS655FX. Le bon vieil auto-collant d'Asus pour changer le nom de la carte est là pour nous le rappeler. Quoi qu'il en soit, voyons tout de suite le layout de cette carte :

La P4S800D-E d'Asus est équipée de quatre slots mémoires répartis en deux banques, de cinq ports PCIs, d'un port AGP 8x ainsi que d'un slot propriétaire WiFi. Contrairement au BlueMagic, celui-ci semble par contre commencer petit à petit à être doté d'accessoire. Une carte WiFi Asus 802.11b destinée à ce slot est disponible pour environ 35€. Partageant le slot PCI5, vous perdrez tout de même un port PCI. Niveau connectivité, la P4S800D-E Deluxe ne manque de rien : Dotée de 3 ports IDE PATA et de 4 ports IDE SATA, vous pourrez y connecter en tout jusqu'a 10 périphériques IDE.

Le southbridge SiS964 est épaulé par plusieurs contrôleurs annexes. Tout d'abord par un SiS180 qui apporte un port IDE PATA et deux SATA supplémentaires, mais également par un VIA VT6307 pour la gestion du firewire et par un Maxell 88E8001 pour le Gigabit Ethernet. Après enquête, nous soupçonnons fortement ce chip d'être une version remarqué du 3Com 3C940 qu'on trouvait généralement sur les cartes Asus comme la P4C800. Le BIOS est sur un support et l'affreux chip winbond de synthèse vocale en serbo-croate (avec toutefois un fort accent taiwanais) est toujours présent. Concernant le port AGP, il s'agit ici d'un modèle classique et pas d'un AGP Pro. Sans problème puisque la majorité des cartes graphiques actuelles utilisent une alimentation par prise molex. Voyons maintenant un récapitulatif des points positifs et négatifs du layout :

Concernant le layout en lui même, la P4S800D-E n'a quasiment aucun défaut et présente toutes les caractéristiques qu'ont peut attendre d'une carte mère haut de gamme. Nous avons donc du chercher pour trouver un point réellement négatif. Or, celui-ci nous a sauté aux yeux lors des tout premiers tests : Le FSB ! Asus nous avait habitué à des FSB de 201 Mhz pour commencer au lieu de 200 Mhz, ceci pouvait passer. Ensuite, à l'arrivée des cartes i845PE, le FSB est passé à 202 Mhz, ce qui commençait sérieusement à poser de gros problèmes de comparaisons. Cette fois, nouvelle surprise, au BIOS, la carte en configuration PAR DEFAUT, affiche bien 200 Mhz, mais une fois mesuré avec un utilitaire codé spécialement par Franck, la carte est cette fois à ... 203 Mhz !!! Donc, messieurs de chez Asus, nous nous permettons de vous le dire au nom de tous les acheteurs : MARRE DE VOS TRICHES ! Pour cette raison, nous avions décidé de disqualifier cette carte purement et simplement et de ne pas la noter. Cependant, et contrairement aux précédentes, nous nous sommes aperçu qu'en forçant les 200 Mhz via le mode "Manuel" dans le BIOS, le FSB revenait aux 200 Mhz nominaux, ce qui permet des tests comparatifs. Voici quelques captures pour vous aidez à mieux cerner le "problème" :

Configuration par défaut	Configuration manuelle à 200 Mhz

Bref, le constat est clair : Pour Asus, "standard" correspond à une carte overclockée d'usine. Quand on se permet d'aider les journalistes à dénoncer les tricheries des autres en leur fournissant les outils (Cf. MSI et son auto-overclocking), on évite de tricher soit même. Quoi qu'il en soit, fournir aux journalistes une carte mère overclockée pour se retrouver en tête des benchmarks est déplorable et n'est pas digne de ce qu'Asus sait faire. Partant du principe que le BIOS est encore en version Beta (même si il est quasi-final), nous passerons outre cette triche pour cette fois en attendant le BIOS final avec impatience. Dés que celui-ci sera disponible, nous publierons ici une update pour vous tenir au courant et savoir si Asus nous a entendu.

Sur ce, passons maintenant aux détails de tous les composants qui se trouvent sur la P4S800D-E ainsi qu'à leurs fonctions.

• Etudes des composants :

NorthBridge SiS655TX - [39.7°]

Le Nortbridge utilisé dans la P4S800D-E est donc un SiS655TX, chipset qui a evincé rapidement le SiS655FX. Celui-ci supporte toute la gamme Pentium 4, du Willamette au Prescott ainsi qu'une technologie "PAT", mais propre à SiS. Support du Pentium 4 0.18µm, du Pentium 4 0.13 µm et Pentium 4 90nm Support du Bus 100, 133 Mhz et 200 Mhz - 400, 533 et 800 QDR ainsi que l'Hyperthreading Support de 4Go de DDR-SDRAM PC1600 -> PC3200 en mode double canal Support de l'AGP 3.0 (8x/4x/2x/1x) uniquement en mode 1.5 Volts Support du bus de communication MuTIOL 1G Support de l'architecture HyperStreaming (AHSE)

SouthBridge SiS964 - [41.9°]

Comme nous l'avons vu en page 3, le SiS964 est le nouveau Southbridge de SiS qui remplace le SiS963. Comme différences avec ce southbridge, on trouve l'ajout du SATA en natif et le retrait du controleur IEEE1394. Voici le reste des spécifications : 6 Ports PCI 33Mhz répondant à la norme 2.2 Deux canaux UltraATA 33/66/100 Deux ports SATA150 gérés en natif + RAID 0,1, JBOD 8 Ports USB à la norme USB 1.1/2.0 (6 USB 1.1 / 2 USB 2.0) Un controleur LAN 10/100 Mbit/s Un controleur AC97 / SMBUS / LPC

Générateur de fréquences ICS 952017AF - [33°]

L'ICS952017AF n'est pas, à l'heure actuelle, documenté sur le site d'ICS. On se doute que ce composant est compatile avec le schéma d'horloge du Prescott et peut probablement fournir sans probleme une fréquence de 400 Mhz, voir plus. Frequence réelle mesure pour un FSB de 200 Mhz : 203.20 Mhz Jusqu'ou Asus va-t-il aller avec le FSB ? Probablement qu'à 220 Mhz si personne ne s'insurge contre cette tricherie manifeste.

Controleur FireWire IEEE1394 VIA VT6307 - [31.2°]

Après son premier contrôleur Firewire baptisé VT6306, VIA a annoncé la seconde génération que nous retrouvons aujourd'hui sur la P4S800D-E d'Asus. le VT6307, gravé en 0.30 µm, supporte toute les normes IEEE1394 récente (ainsi que l'IEEE1394a P2000). Il supporte deux bus Firewire pouvant fonctionner à 100, 200 ou 400 Mbps. Il est interfacé sur le bus PCI 32 bis standard et est compatible avec l'interface OHCI. Plus d'infos ici

Synthétiseur Vocal Winbond W837915D - [36.2°]
	Le synthétiseur vocal permet de générer la voix qui vous previent d'un probleme (ou que tout va bien) lors du boot de la machine. Peu servir pour l'aide au diagnostique, mais il s'agir plus d'un gadget que d'autre chose. De meme, un utilitaire sous windows permet de modifier les voix pré-enregistrées. Plus d'info ici

Controleur Gigabit Ethernet Maxell 88E8001 - [36.4°]
	Egalement connu sous le nom de 3Com 3C940, le Maxell 88E8001 supporte des vitesses de transmission de 10/100/1000 Mbit/s. Il fonctionne via un bus PCI 2.2 32 bits / 33 Mhz ou 66 Mhz. Des drivers pour ce composant sont disponibles pour une trés grande majorité des systèmes d'exploitations actuels, y compris Linux.

Asus semble avoir voulu doter sa P4S800D-E des controleurs qu'on retrouve généralement sur les cartes haut de gamme. La similitude avec la P4C800 est ici évidente. Seul changement, le chip 3Com 3C940 qui devient un Maxell 88E8001, mais sans modification puisque ces deux chips sont identiques, et le Silicon Image 3112 qui devient un SiS180 (qui inclus de nombreux points communs avec celui-ci).

• Alimentation

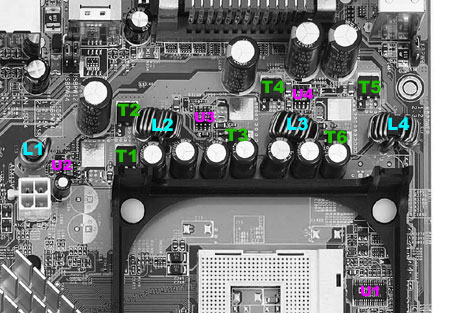

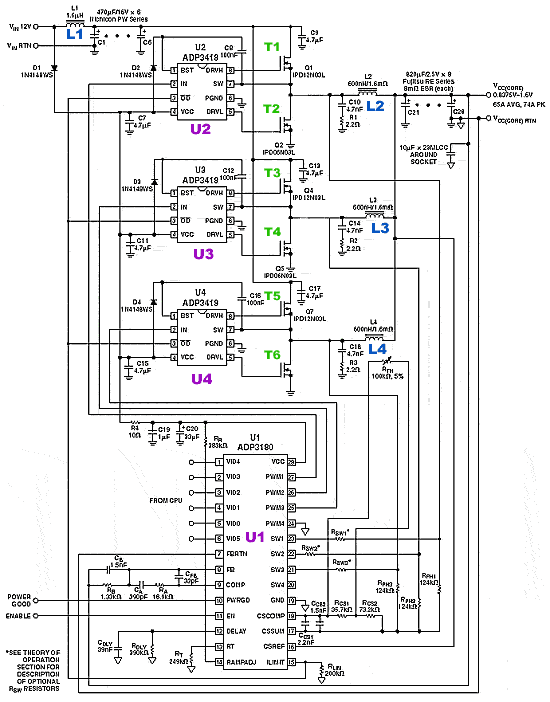

Au niveau de l'alimentation, Asus a reconstitué un schéma d'alimentation VRM 10.0 identique à ceux qu'on peut trouver sur la P4P800/P4P8X. Basé sur un ADI3180, il acceptera sans problème le Prescott grâce à sa gestion du VID sur 6 bits. Bien que nous ayons préféré un ADI3168 (comme sur la P4C800) ou un ISL6556, le choix de l'ADI3180 est conforme au positionnement en terme de prix choisi par Asus. Voyons son schéma et la correspondance avec la carte mère :

Bien qu'Analog préconise l'utilisation de 3 phases à 3 MOSFET/phase, Asus a ici utilisé une architecture 3 phases à 2 MOSFET/phase. Très léger pour la norme VRM 10.0. Espérons que ceci ne se ressentira pas sur les capacités d'overclocking.
