Packaging

Voyons le packaging des differents produits. Avant d'aller plus loin, je précise tout de suite que la carte de DFI etait une pré-version, c'est a dire que le packaging peut etre différent dans la version que vous retrouverez dans le commerce. Voyons ca :



Shuttle AK31 V3.1	DFI AD70-SR

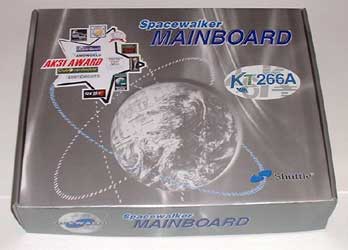

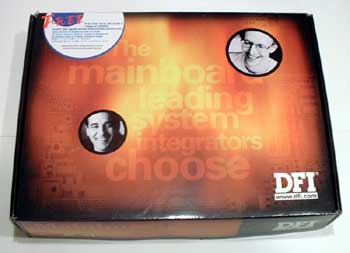

Un gros stickers KT266A se retrouve collé sur la boite de la Shuttle pour bien nous rappeler la difference entre la Version 3.1 de la carte équipée du KT266A et les version antérieures (équipée du KT266). Du coté de DFI, la boite est strictement identique a celle des autres cartes de la marque. Probablement une boite "générique". Voyons maintenant le contenu de la boite. Nous ne vous presentons que celle de Shuttle vu les raisons exposées au début.

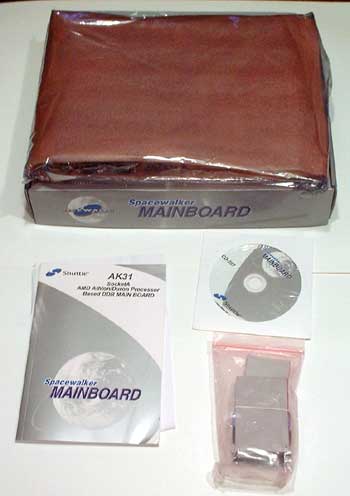

Que ce soit Shuttle ou DFI, il faut avouer que la presentation se résume au stric minimum ( La carte, un CD, le manuel, une nappe IDE et une nappe disquette. ). DFI fournis 2 nappes Ultra-DMA 100 supplémentaires pour le controleur RAID. A noter que la Shuttle est "emballée" dans une feuille de mousse rose et dans, bien sur, un sac en papier anti-statique

Caractéristiques des cartes :

/!\ concernant la DFI AD70, seule les revisions AA2 sont équipées du KT266A, les revisions AA0 et AA1 sont équipées du KT266. On peut reperer son numéro de version via un autocollant collé au dessus du port parallele de la carte. Idem pour la Shuttle AK31. Seul la version 3.1 de la carte est équipée du KT266A. Le numero de version est situé en bas à gauche de la carte.



	Shuttle AK31 V3.1	DFI AD70-SR
CPU Support :	AMD Duron CPU (200MHz FSB) AMD Athlon CPU (200/266MHz FSB) AMD Athlon XP (266 Mhz FSB - nécessite la version AK31S2E9 du BIOS ou + recente)	AMD Duron CPU (200MHz FSB) AMD Athlon CPU (200/266MHz FSB) AMD Athlon XP (266 Mhz FSB - nécessite la version AD70SR0903 du BIOS ou + recente)
Chipset :	(North bridge) VIA VT8366A High Performance Athlon CPU Interface Integrated full featured Accelerated Graphics Port (AGP) controller Integrated high bandwidth 266MB/S 8-bit Vlink Host controller Integrated advanced high performance DDR DRAM controller (South bridge) VIA VT8233 Built in high bandwidth 266MB/S 8-bit Vlink Host controller Integrated Fast Ethernet Controller with 1/10/100Mb capability Integrated USB controller with three root hub and six function ports Integrated dual channel UDMA 33/66/100 master mode EIDE controller LPC interface for Low Pin Count interface to Super-I/O or ROM Integrated Keyboard Controller with PS2 mouse support Integrated DS12885-style Real Time Clock with extended 256 byte CMOS RAM and Day/Month Alarm for ACPI System Management Bus Interface Sophisticated PC99-Compatible Mobile Power Management Integrated Plug and Play Controller
Form Factor :	ATX 30.5cm x 24.5cm 12inch, x 9.65inch
Memory :	4 Ports DDR-SDRAM avec gestion de la DDR PC1600/PC2100 ( pas d'ECC ) /!\ La shuttle gére un maximum de 6 Banks (3x1Go max) de DDR SDRAM Unbuffered (la mémoire standard) et de 8 Banks (4x1Go max) avec de la DDR Registered.	3 Ports DDR-SDRAM avec gestion de la DDR PC1600/PC2100 (pas d'ECC) pour un maximum de 3 Go (3x1Go)
Expansion Slots :	AGP: 1 AGP slot Support AGP 2.0 1X, 2X, 4X AGP device Supports SideBand Addressing (SBA) & FastWrite (FW) PCI: 6 PCI slots, PCI 2.2 compliant Support 32 bit PCI master mode device 133 Mbyte/sec Maximum Throughput CNR: 1 CNR slots	AGP: 1 AGP slot Support AGP 2.0 1X, 2X, 4X AGP device Supports SideBand Addressing (SBA) & FastWrite (FW) PCI: 5 PCI slots, PCI 2.2 compliant Support 32 bit PCI master mode device 133 Mbyte/sec Maximum Throughput CNR: aucun
I/O Controler & Hardware Monitor:	Winbond 83697H Meet LPC Spec. 1.01 Integrate Hardware Monitor functions Support up to four 3.5-inch or 5.25-inch floppy disk drives Two high-speed 16550 compatible UARTs Support IrDA version 1.0 SIR, SHARP ASK-IR Consumer IR with Wake-Up function Support PS/2 compatible bi-directional parallel port Support Enhanced Parallel Port (EPP) - Compatible with IEEE 1284 specification Support Extended Capabilities Port (ECP) - Compatible with IEEE 1284 specification Smart fan control system, support "Thermal Cruise" and "Speed Cruise 2 thermal inputs from CPU and system temperature sensor 6 positive voltage inputs (+12V, -12V, +5V, -5V, +3.3V, Vcore) 2 intrinsic voltage monitoring (Vbat, +5VSB) 2 fan speed monitoring inputs 2 fan speed control Build in Case open detection circuit WATCHDOG comparison of all monitored values Programmable hysteresis and setting points for all monitored items Over temperature indicate output Automatic Power On voltage detection Beep Issue SMI#, IRQ, OVT# to activate system protection Winbond Hardware Doctor Support Intel LDCM TM / Acer ADM compatible
Audio :	VIA AC'97 audio - Support SoundBlaster Pro	N/A
RAID Controler :	N/A	Promise PDC20265R - RAID 0 (Stripping) - RAID 1 (Mirroring)

Bref, les deux cartes se ressemblent sur de nombreux point, cependant, la Shuttle comporte 6 ports PCI et 4 DIMM alors que la DFI en comportent respectivement 5 et 3. Certes, la Shuttle ne gere pas la présence de 4 barrettes de DDR-SDRAM standard double-face mais le 4eme slot a au moins de mérite d'exister. Concernant la gestion du son, la shuttle ne comporte qu'un controleur software AC97. la DFI n'a pas de controleur sonore mais est dotée d'un controleur RAID ( son et RAID sont, de toute facon, deux gadgets )
