Etude Appofondie du Layout
DFI AD70-SR

Passons maintenant a la carte de DFI. Juste pour l'anecdote, peu de gens savent ce que signifie DFI. DFI, c'est "Diamond Flower Inc.". Bon, la dessus, passons a l'étude du layout :

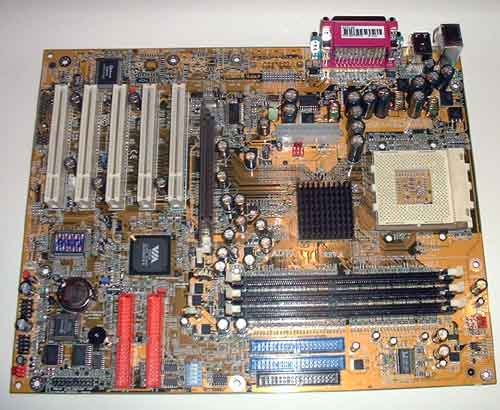

Comme nous l'avions dit précédemment, la carte comporte 5 ports PCI, un AGP 4x, 3 ports DDR-SDRAM et un controleur RAID Promise. Elle ne contient pas de controleur Audio (est-ce vraiment important ?) ni de dissipateur actif sur le NorthBridge. Cependant, le chipset chauffe trés peu, il ne semble pas qu'il soit absolument necessaire. Voici quelques observations sur le layout :



Points Positifs +	Points Négatifs -
Bios PLCC sur un support. Connecteur ATX facile d'accés Syteme de support AGP bien concu, mais innamovible Le socket A est dégagé et tout les ventilateurs passent sans probleme, meme l'enorme Volcano 6Cu.	Le pannel ATX (reset switch, power on led, ...etc ) est peu pratique

Bref, pas beaucoup de points négatifs a premiere vue, un sixieme port PCI aurait été le bienvenu et nous comprenons difficilement pourquoi DFI n'a choisi que 5 ports PCIs. Voyons maintenant en détail les composants de la carte :



Chipset : NorthBridge Via VT8366A (KT266A)

De nouveau le Northbridge Via KT266A. Comme nous avons detaillé toutes ses caractéristiques dans la partie précedente, je vous invite à y retourner pour plus d'infos. En voici quelques unes : Support de l'Athlon, de l'Athlon XP et du Duron 200 / 266 Mhz Technologie "Performance Driven Design" pour de meilleurs performances mémoires Support de 3.0 Go de DDR-SDRAM PC1600/PC2100 ou 4.0 Go de DDR-SDRAM Registered 1 Port AGP 4x FW/SBA Bus V-Link de communication avec le Southbridge à 266 Mbits/s

Chipset : SouthBridge Via VT8233

Le VT8233 est le premier southbridge V-Link de Via. Ce composant est utilisé avec l'Apollo Pro 266, le Kt266(A) et aussi le P4X266(A). Les premieres versions, buguées jusqu'a la moelle, posaient beaucoup de problemes. Il sont maintenant résolus. Il permet la gestion de : Bus V-Link à 266 Mbit/s permettant de ne pas saturer le bus PCI avec les communications inter-bridge 6 Ports PCI 2.2 en 32 bits 6 Ports USB maximum 1 Controleur IDE Ultra-ATA 33/66/100 Bi-cannal Controleur AC97 (audio) et MC97 (modem)

Contrôleur Super I/O Winbond W83697HF

Identique a la Shuttle AK31 v3.1 Le Winbond W83697HF est, avec l'ITE8705, le controleur I/O LPC (Low Pin Count) le plus courant courant. Il est d'ailleurs identique que sur la carte de Shuttle. Il gére : un controleur de disquette standard deux controleur série rapide, un parallele EPP/ECP, un Infrarouge et un port jeux un monitoring complet des temperatures (2), de la vitesse de rotation des ventilateurs (2) et des tensions (6) Bref, rien d'exceptionnel et on aurait préféré le bon vieil ITE8705... soit.

Générateur de tension programmable - InterSil HIP6301

Identique a la Shuttle AK31 v3.1 Et revoici le fameux InterSil HIP6301, Pentium 4, Athlon, Celeron, il aura tout fait. Toujours capable de délivrer une tension comprise entre 1.1 et 1.85 Volts par pas de 25 mV. Il est réputé pour sa stabilité en tension et en fréquence. Cependant, on trouve plus polyvalent comme valeur de plage de sortie. Il serait temps d'évoluer un peu. Son Datasheet complet est disponible ici

Générateur de fréquences- Cypress W312-02

Tiens donc, un nouveau générateur de fréquence ! Celui-ci provient de Cypress Technology, un concurrent d'ICS (bien que celui soit leader, et de loin, sur ce marché). Ce générateur est controlé via la SMBus et peut délivrer une fréquence de sortie comprise entre 50 Mhz et 248 Mhz (!). Bien entendu, nous avons controlé sa stabilité en frequence. nous devons avouer qu'elle est exemplaire. Un bus 100 Mhz, délivre une fréquence rééle de 100.021 Mhz et un bus 133 Mhz délivre une fréquence rééle de 133.331 Mhz. Excellent. Son Datasheet complet est disponible ici

Controleur RAID - Promise PDC20265R
	En guise de controleur RAID, DFI a inclus a sa carte. Ce controleur supporte les modes RAID suivant : 0 , 1 , 0+1 et le span. Bien entendu, les modes Ultra DMA 33/66/100 sont gérés sans problemes particulier. Cependant, le RAID IDE reste un gadget qui ne trouvera vraiment son utilité que comme extension de ports IDE aux deux déjà présent sur la carte mere.

Comme on le voit, DFI a fait des choix techonologiques différents en délaissant les composants standard et ultra-répendus. Cependant, on aurait bien voulu voir disparaitre l'antique HIP6301 et le voir remplacé par quelque chose de plus recent et/ou de plus fonctionnel. Meme remarque consernant le controleur Super I/O Winbond. Par contre, le générateur de fréquences de Cypress remplace avantageusement l'ICS traditionnel.

Concernant la partie alimentation, on retrouve toujours le montage a MOSFET sur 3 etages, filtré de la meme facon que sur la Shuttle (3 condos 1500 µF pour la protection anti-statique des transistors et 2x3 2700µF en sortie)
