Etude approfondie du Layout
* Asus
P4SDX Deluxe *

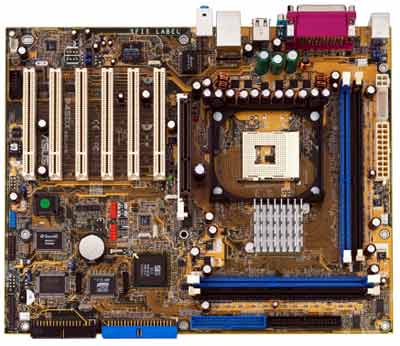

Commençons donc par le premier challenger, l'Asus P4SDX Deluxe. Comme nous allons le voir, cette carte va nous reserver quelques suprises quant à sa qualité de fabrication. Voyons tout de suite le layout de cette carte :
La P4SDX est basée sur un layout très classique, équipé de 6 ports PCIs, d'un port AGP et de 4 slots DDR-SDRAM. Comme sur la P4T, les slots mémoires sont groupés par deux et décalés l'un de l'autre de 90°. En fait, cette disposition permet une réalisation plus rapide au niveau des couches de PCB qu'une organisation classique, peu adaptée au Dual Channel. Contrairement à la P4G8X, le slot AGP 8x est un slot AGP traditionnel et pas AGP-Pro 50. Un connecteur EZ-Plus est pas contre, aussi présent, même s'il ne présente plus beaucoup d'intérêt. Toutes les alimentation vendues depuis plus de deux ans sont compatibles avec l'ATX 2.03 et ses connecteurs d'alimentations auxiliaires. Un point plus qu'intriguant : Ou est donc passé le slot BlueMagic ??? Il parait plus qu'étonnant qu'Asus ne dote pas cette nouvelle carte du fameux slot... Ceci dit, voyons les points positifs et négatifs de ce layout :
| Points positifs |
Points négatifs |
|
|
Si le layout de la P4SDX ne pose dans la majorité des cas aucun probleme, la presence des deux ports IDE supplémentaires coudés peu rendre l'installation plus difficile. A part ca, rien a signaler de ce côté. Voyons les connecteurs avant :
On retrouve :
- Deux ports PS/2
- Quatres Ports USB 2.0
- Un port LAN 10/100/1000 Mbit/s
- Un port parallele DB25
- Deux Port Série DB5
- Trois entrée/sortie audio sur Jack 3.5
Passons maintenant à l'étude des composants qu'Asus à choisi pour accompagner le SiS 655 sur la P4DSX :
- Etudes des composants :
| NorthBridge SiS 655 - [41.5°] |
|
 |
Le Nortbridge utilisé dans la P4SDX est donc le SiS 655. Basé en grande partie sur le SiS 648, il apporte le support d'un deuxieme controleur mémoire pouvant fonctionner en mode 128 bits avec deux modules mémoire identiques ou 2*64 bits avec deux modules différents.
|
| SouthBridge SiS 963 - [51.4°] |
|
| Complement direct du SiS655, le Southbridge SiS963. Ces deux composants communiquent entre eux via le bus MuTIOL 1G offrant 1 Go/s de bande passante. A l'heure actuelle, le 963 est le Southbridge le plus perfectionné de SiS, il supporte :
|
 |
| Contrôleur Winbond W83697SF - [32.4°] |
|
|
|
Le Contrôleur Super I/O LPC Winbond W83697SF est un composant assez peu répandu. Il est doté d'un monitoring hardware plus avancé que le W83627HF et qu'un controleur pour cartes à puces par rapport à la version HF. il supporte :
Son Datasheet est disponible ici |

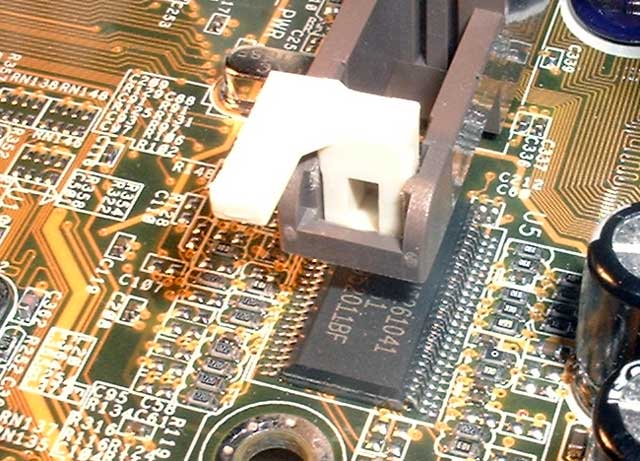

| Générateur de fréquences ICS 952011BF - [33.7°] |
|
| L'ICS 952011BF qui équipe la P4SDX est positionné juste sous le mecanisme de rétention du port AGP. c'est ma raison de la photo tronquée à droite. Comme souvent, aucune information n'est disponible sur ce composant sur le site d'ICST. Cependant, il permet de gerer des FSB au moins jusqu'à 250 Mhz. Frequence réelle mesure pour un FSB de 133 Mhz : 135.14 Mhz Le fameux mode "Turbo" des cartes Asus fixe la fréquence à 135 Mhz au lieu des 133 Mhz nominaux. Le BIOS de la carte etant totalement buggué, celle-ci refuse de demarrer en mode "Standard". Un comble. |
 |
| Transceiver Firewire Realtek RTL8801B - [28.7°] |
|
 |
Comme le SiS963 comporte déjà un controleur firewire, il est inutile de mettre sur la carte mère un controleur complet. Le composant Realtek ici présent n'est en fait qu'une simple interface au Southbridge de SiS. Il supporte toutes les normes firewire recentes et offre deux ports IEEE1394a supportant des vitesses de transmissions maximum de 400 Mb/s Son Datasheet est disponible ici |
| Controleur AC97 6 canaux ADI AD1980 - [29.4°] |
|
| Le controleur AD1980 d'ADI fait partie de la gamme "SoundMAX". Il dispose d'un gestion de 6 canaux ainsi que des désormais classiques entrées/sorties SPDIF. Niveau logiciel, ce controleur supporte Microsoft DirectX™ 8.0, Microsoft DirectSound 3D™, A3D, MacroFX, ZoomFX, MultiDrive 5.1, A3D et EAX. Ce composant présente une qualité nettement au dessus de la moyenne (C-Media, Realtek, ..etc) Le Datasheet n'est pas disponible. |
|
| Controleur ASIC Asus ASB100 - [30.7°] |
|
 |
Ce controleur se charge du monitoring et de la gestion des voltages, temperatures et frequences de rorations des ventilateurs. Comme nous l'avons dit plus haut, il remplace les fonctions de ce type integrée au 83697SF. Comme pour tout chip propriétaire, aucune docs n'existe sur ce controleur, cependant, on sait qu'il est trés proche du AS99127F qu'on retrouvait sur la génération précedente de cartes Asus. Il gere 7 voltages, 3 temperatures et 3 frequences de rotations. Pour les developper, son mode de programmation est similaire au controleur Winbond W83781D.
|
| Controleur RAID IDE Promise PDC20376 - [46.4°] |
|
| Le controleur Promise PDC20376 supporte les normes ATA 33/66/100/133 et Serial ATA150. Le controleur permet la gestion du RAID 0 (striping) et duRAID 1 (mirroring). A noter que ce controleur est un vrai controleur Serial ATA RAID, pas comme le PDC20276 qu'on trouvait sur la P4B533-VT et qui necessitait un convertisseur Marvell externe. |
|
| Synthétiseur Vocal Winbond W837915D - [35.7°] |
|
 |
Le synthétiseur vocal permet de générer la voix qui vous previent de probleme (ou que tout va bien) lors du boot de la machine. Il est accompagné d'un EEPROM Serial W55F01 de 128 KBits. Plus d'info ici |

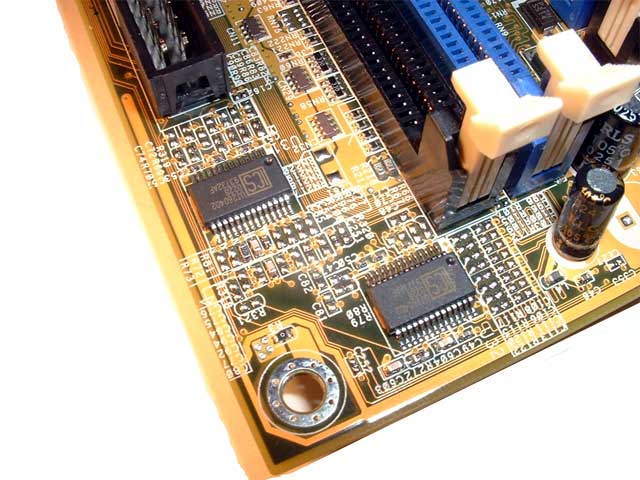

| 2x Buffer DDR ICS 93732AF - [38.5°] |
|
Par rapport au classique 93722AF qu'on retrouve généralement, l'ICS 93732AF est un composant trés haut de gamme. Ce buffer DDR est spécifié pour une fréquence maximum de 266 Mhz (soit DDR533) alors que son petit frére n'est spécifié qu'a 170 Mhz. Asus aurait pu d'ailleurs s'en satifsaire puisque le SiS655 n'est spécifié qu'a 166 Mhz. La présence d'un composant de trés bonne qualité ne peut qu'induire une grande stabilité. Un trés bon choix Son Datasheet est disponible ici |
|
| Controleur Gigabit Ethernet Broadcom 5702 - [39.9°] |
||
 |
Ce controleur Broadcom qu'on commence a voir de plus en plus est compatible Ethernet 10/100/1000 Mbit/s. Il fonctionne via un bus PCI 2.2 32 bits / 33 Mhz. Le composant bénéficie de la meme finesse de gravure que les derniers CPU : 0.13 µm. Il est alimenté en 3.3 Volts et est packagé sous la forme d'un composant BGA 196 pins |
|
- L' étage d'alimentation :

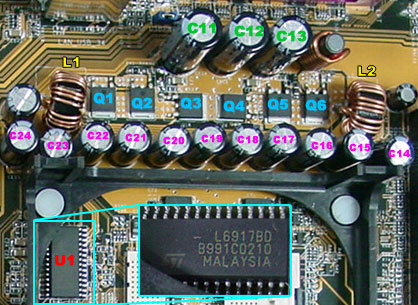

Asus nous a habitué à des montages d'alimentation particulièrement efficaces. Les montages deux phases à MOSFETs dépareillés était très intéressant pour une utilisation avec de fortes charges. Une surprise nous attend pour le montage de la P4SDX. En effet, celui-ci est encore d'un type nouveau, différent des anciens. Voyons ça et commentons ensuite :

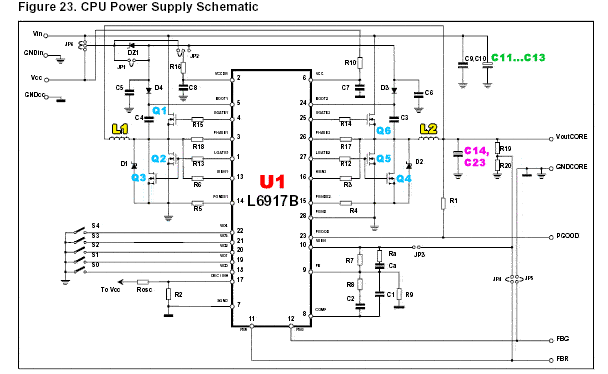

Equipé de MOSFETs miniatures, ce montages n'est pas un montage 3 phases classiques. Ce n'est pas non plus un hypothétique montage MOSFETs à 3 phases dépareillées synchrone. En fait, ce montage tourne autour du L6917B de ST Microelectronics. Or ce composant est un générateur de tension (comme le HIP6301 donc) ET un driver de MOSFET deux phases. Il s'agit donc d'un montage à deux phases. L'astuce est que contrairement aux autres montages, chaque phase contient 3 MOSFETs et non plus deux. Voyons le schéma global :
Bref, ce montage peut assurer une tension et un courant très stable respectant ainsi les normes requises pour le Pentium 4 3.06 Ghz et même au delà. Avec notre thermomètre infrarouge, nous avons mesuré la température des MOSFETs après une heure de fonctionnement sur un Pentium 4 3.06 Ghz. Verdict : 35.6°C ! Pour la P4SDX, il parait clair que la qualité de fabrication ainsi que les composants choisis sont très bon. C'est à ce genre de détails qu'on reconnaît une conception judicieuse qui ne rogne pas trop sur les coûts.
