Etude approfondie du Layout
* Gigabyte
GA-8SQ800 Ultra*

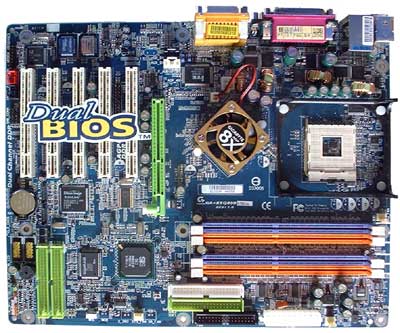

Après l'Asus, tournons nous maintenant vers la carte de Gigabyte. La 8SQ800 ne devrait etre disponible qu'en petite quantité avant l'arrivée imminente de la 8SQ800 Ultra II, identique en tout points, mais équipée du SiS655 B0. Voyons le layout de cette carte :
La GA-8SQ800 propse un layout différent de la P4SDX. En effet, les quatres bancs mémoires sont à la suite les uns des autres et le chipset est incliné à 45°. C'est typiquement la positionnement Dual Channel choisi par Asus pour l'A7N8X. Les slots mémoires sont de couleur différentes pour reperer les modules qui fonctionneront en Double canal.
| Contrairement au Granite Bay qui necessite deux modules dans les slots 1&2 (et/ou 3&4), le SiS655 exige la présence des modules dans les slots 1&3 (et/ou 2&4). Prudence lors de l'installation. Concernant les slots PCIs, la 8SQ800 est la seule parte du comparatif à ne disposer que de 5 slots PCIs. Consequence directe, le port AGP 8x est quant à lui plus eloigné des modules de mémoire. Gigabyte à équipé le Northbdrige de la carte qu'un dissipateur actif qui a le bon gout de ne pas nuire à notre santé auditive. Petit reproche au layout, l'emplacement du connecter ATX qui tombe juste à l'endroit utilisé par les nappes des disques durs dans une tour standard. Niveau BIOS, on retrouve le DualBIOS de Gigabyte qui est un ensemble de deux EEPROMs identiques, un principal et un backup. En cas de defaillance du BIOS Principal, le BIOS Backup peut ainsi prendre le relai. |  |
| Points positifs |
Points négatifs |
|
|

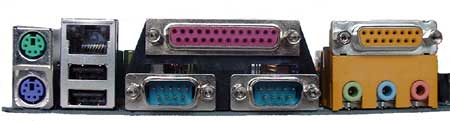

Rien de spécial à signaler non plus donc. la 8SQ800 est une carte trés standard au niveau de son layout et de ses fonctionnalités. Une version avec le DPS de Gigabyte devrait aussi arriver dans quelques semaines. Voyons la face avant de la carte (du trés classique) :
On retrouve :
- Deux ports PS/2
- Deux Ports USB 2.0
- Un port LAN 10/100 Mbit/s
- Un port parallele DB26
- Deux Port Série DB5
- Un DB15 pour port jeux/MIDI
- Trois entrée/sortie audio sur Jack 3.5
Passons maintenant à l'étude des composants de le GA-8SQ800 :
- Etudes des composants :
| NorthBridge SiS 655 - [41.5°] |
|
 |
Le Nortbridge utilisé dans la P4SDX est donc le SiS 655. Basé en grande partie sur le SiS 648, il apporte le support d'un deuxieme controleur mémoire pouvant fonctionner en mode 128 bits avec deux modules mémoire identiques ou 2*64 bits avec deux modules différents.
|
| SouthBridge SiS 963 - [51.4°] |
|
| Complement direct du SiS655, le Southbridge SiS963. Ces deux composants communiquent entre eux via le bus MuTIOL 1G offrant 1 Go/s de bande passante. A l'heure actuelle, le 963 est le Southbridge le plus perfectionné de SiS, il supporte :
|
 |
| Contrôleur Super I/O ITE8705F - [32.4°] |
|
|
|
L'IT8705F d'ITE est un controleur I/O LPC (Low Pin Count) extremement courant. En fait, on se demande ce que vient faire une telle antiquité sur la 8SQ800 alors que la 8INXP intégré la révision la plus recente, l'IT8705F. Ceci dit, l'ITE8705F remplis tout de meme ses fonctions de monitoring correctement.
|
| Générateur de fréquences ICS 952005CF - [33.7°] |
|
| Si on pouvait dire que l'ICS 952011BF qui équipe la P4SDX nous etait completement inconnu car probablement developpé spécifiquement pour le SiS 655, il n'en est pas de meme du 952005. En effet, ce PLL a déjà été rencontré sur un .... SiS648 ! C'est d'ailleurs le générateur de fréquence qui équipe la L4S8A d'ECS, qui n'est pas vraiment ce qu'on peut appeler du "haut de gamme". Frequence réelle mesure pour un FSB de 133 Mhz : 133.91 Mhz Rien à signaler concernant la fréquence délivrée, conforme aux prévisions théoriques. |
 |
| 2x Buffer DDR ICS 93722CF - [38.5°] |
|
 |
Contrairement au 93732 employé sur l'Asus, le 93722 CF fait pâle figure. C'est en effet plutot un composant d'entrée de gamme. Ce Buffer DDR est spécifié pour une fréquence maximum de 166 Mhz (DDR333) avec un maximum de 200 Mhz (DDR400). A comparer aux 266 Mhz spécifiés du 93732 ( max 340 Mhz), c'est assez leger. Meme si ce n'est pas le composant idéal en cas de fort overclocking de la mémoire, il suffit à une utilisation "de base" Son Datasheet est disponible ici |
| Controleur AC97 6 canaux Realtek ALC650 - [35.6°] |
|
| Etrangement, le controleur ADI AD1980 qu'on retrouvait dans les générations précédentes est maintenant remplacés par un ALC650 de Realtek. L'ALC 650 est en fait le controleur AC97 le plus evolué chez Realtek. Il reste un composant d'entrée de gamme, mais il supporte le S/PDIF ainsi que 6 sorties audios. Son Datasheet complet est disponible ici |
|
|
Controleur IDE RAID IT8212F - [35.7°] |
|
 |
Remarqué par Gigabyte en "GigaRAID", il s'agit en fait d'un IT8212F d'ITE. Ce composant est un controleur IDE RAID supportant tout les modes ATAPI (inclus ATA133) sur deux canaux. Il est donc possible d'y connecter un maximum de 4 unités. Les modes RAID supportés sont le le RAID 0, 1 et 0+1 Plus d'info ici |
|
Controleur SerialATA RAID Silicon Image 3112 - [39.2°] |
|
|
Comme sur la GA-8INXP, la 8SQ800 comporte
un controleur Serial ATA Sil3112. Ce controleur gére donc
deux ports Serial ATA 150 de facon independante et fonctionne sur
un bus PCI 33 ou 66 Mhz. Il supporte également le RAID 0
et le RAID 1 en mode Software. Des drivers sont d'ailleurs disponiblent
pour Windows 98, ME, NT4, 2000, XP et Linux. Son Datasheet est disponible ici |
|
| Controleur Ethernet RTL8101L - [39.9°] |
|
 |
Le RTL8100BL de Realtek est un PNYceiver (qui permet de faire l'interface entre le port RJ45 et les fonctions reseaux integrées aux Southbridge SiS963). Il permet une gestion de l'Ethernet 10-BaseT et 100-BaseTX en auto-négociation via le BUS PCI. |
- L' étage d'alimentation :
Concernant le montage d'alimentation de la GA-8SQ800, il est on ne peut plus classique. Basé sur un HIP6301 comme générateut de tension et driver de MOSFETs, il s'agit en fait d'un montage 3 phases classique (décalées) à 2 transistors par phase. Theoriquement, ce type de montage n'est pas adapté aux processeurs consommant plus de 70 Watts. Voyons ca :

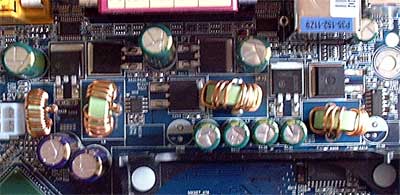

On voit ici distinctement les trois phases comprenant chacune deux MOSFETs.
