VIA EPIA-NL : Luke Nano-ITX

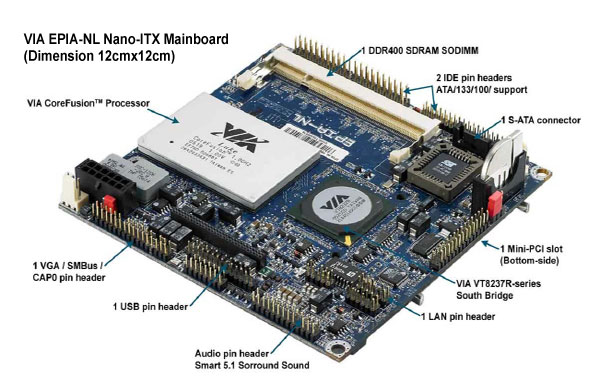

Parlons maintenant de l'EPIA-NL. Cette fois, c'est au format Nano-ITX, encore plus compact, que nous sommes confronté. De 17x17 cm, on passe donc à 12x12cm, ce qui représente une réduction importante de la surface (et donc de l'encombrement) de la carte. L'EPIA-NL embarque un "nouveau" processeur, baptisé Luke, qui fait également office de Northbidge. Voyons tout de suite une vue globale de la carte et de ses différents connecteurs :

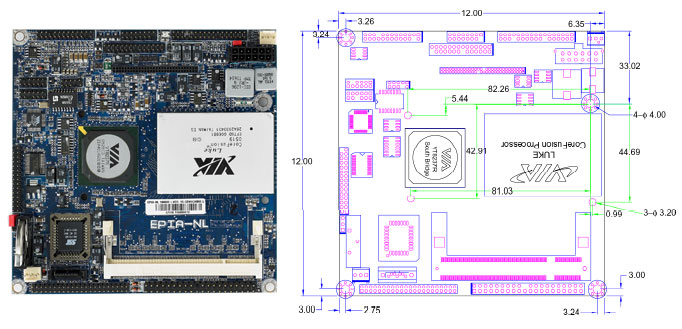

La particularité de la version -NL par rapport à la version -N est l'absence totale de connecteurs externes. Tous ces connecteurs doivent être reliés sur la carte mère via des cables. Dans l'optique d'une intégration embarquée, ce système est clairement le plus flexible par il permet de placer les sorties n'importe où. Voyons cette carte et ses dimensions plus en détail :

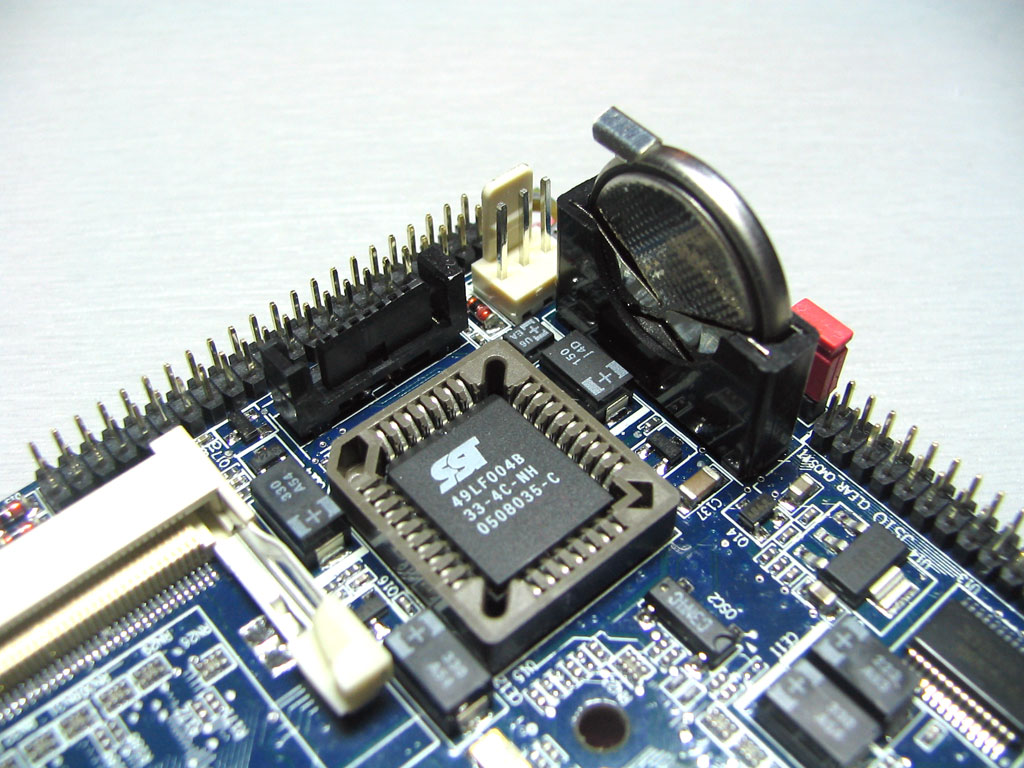

L'EPIA-NL est disponible avec trois processeurs différents. Le Luke 533, le Luke 800 et le Luke 1 GHz. Ce dernier nécessite un petit ventilateur alors que les autres versions fonctionnent en passif, et sont donc entièrement silencieuses. Voyons maintenant d'un peu plus près les photos de la carte mère afin d'observer les composants et connecteurs qui s'y trouvent :
 |
 |
 |
 |
 |
 |

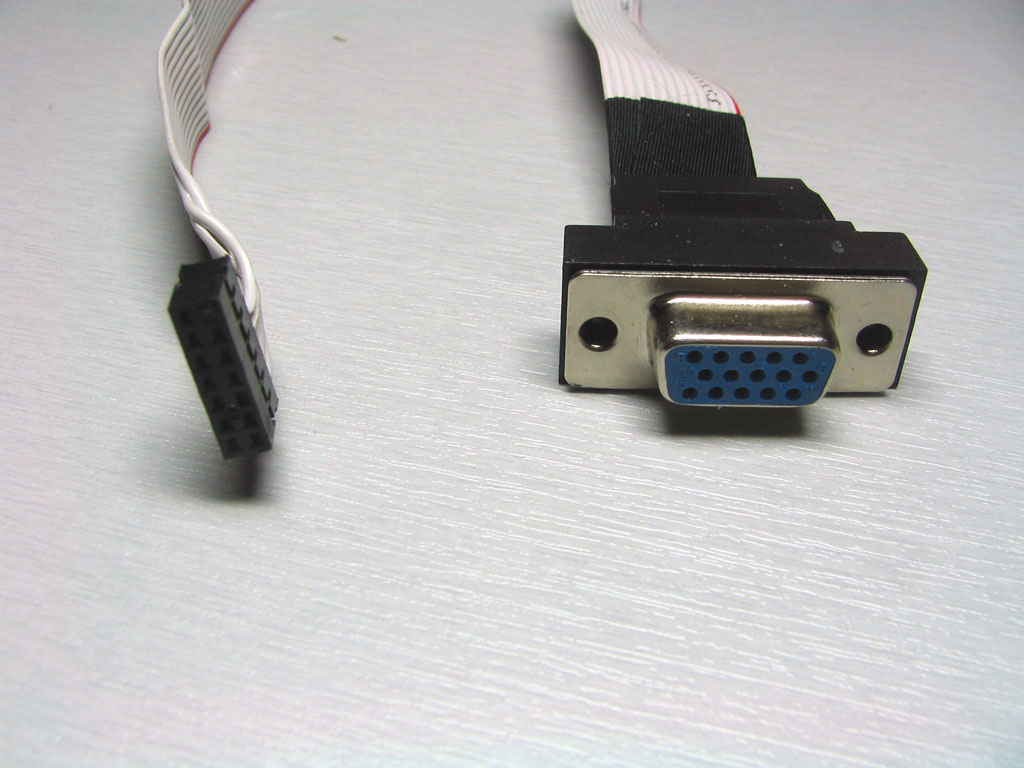

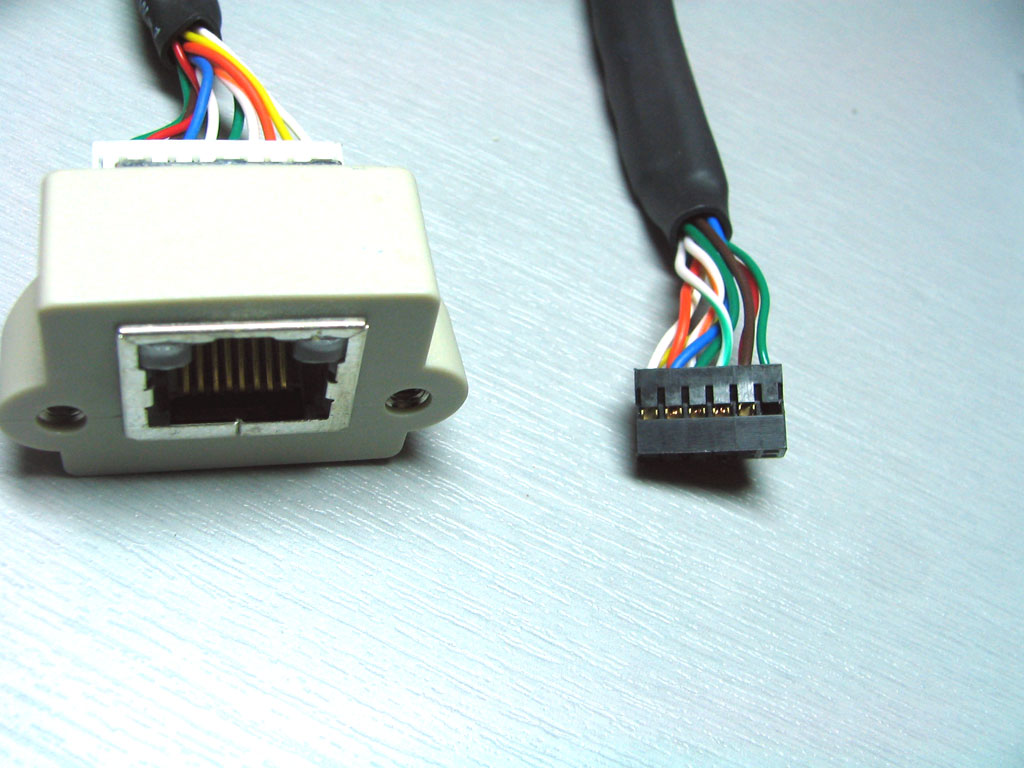

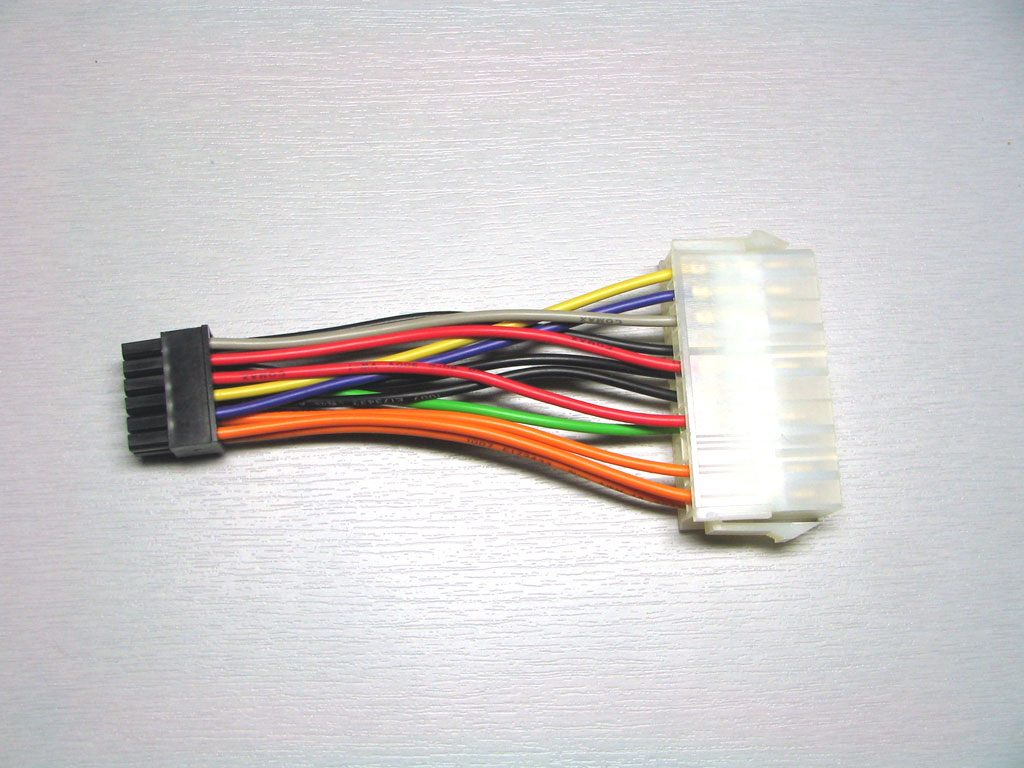

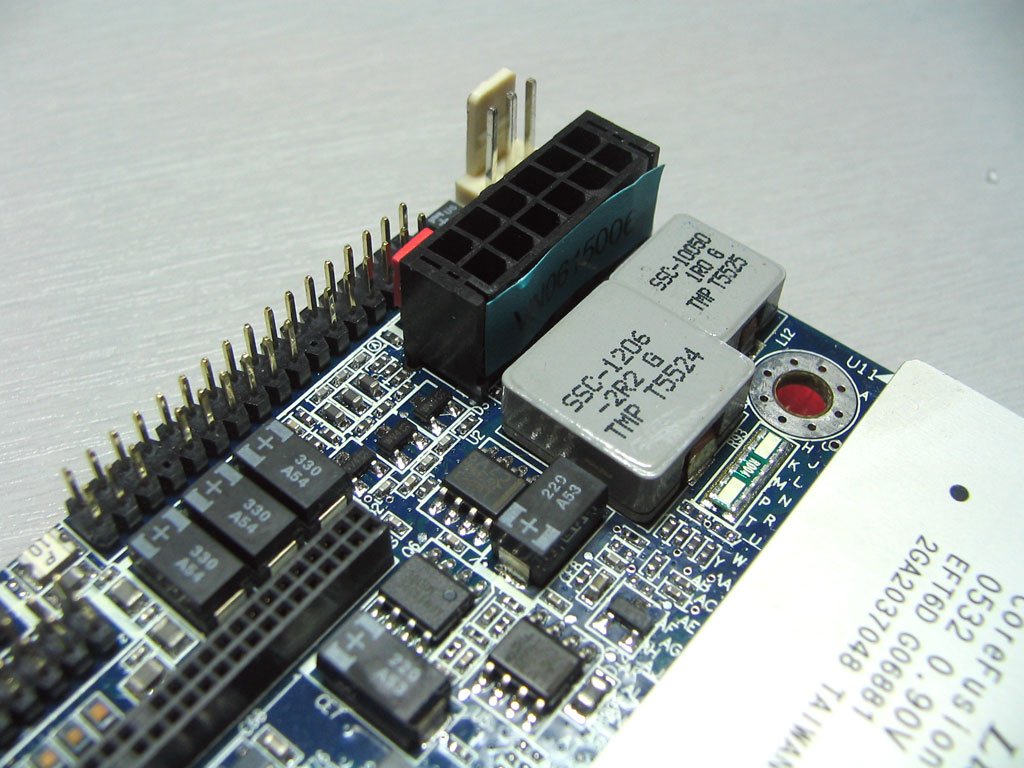

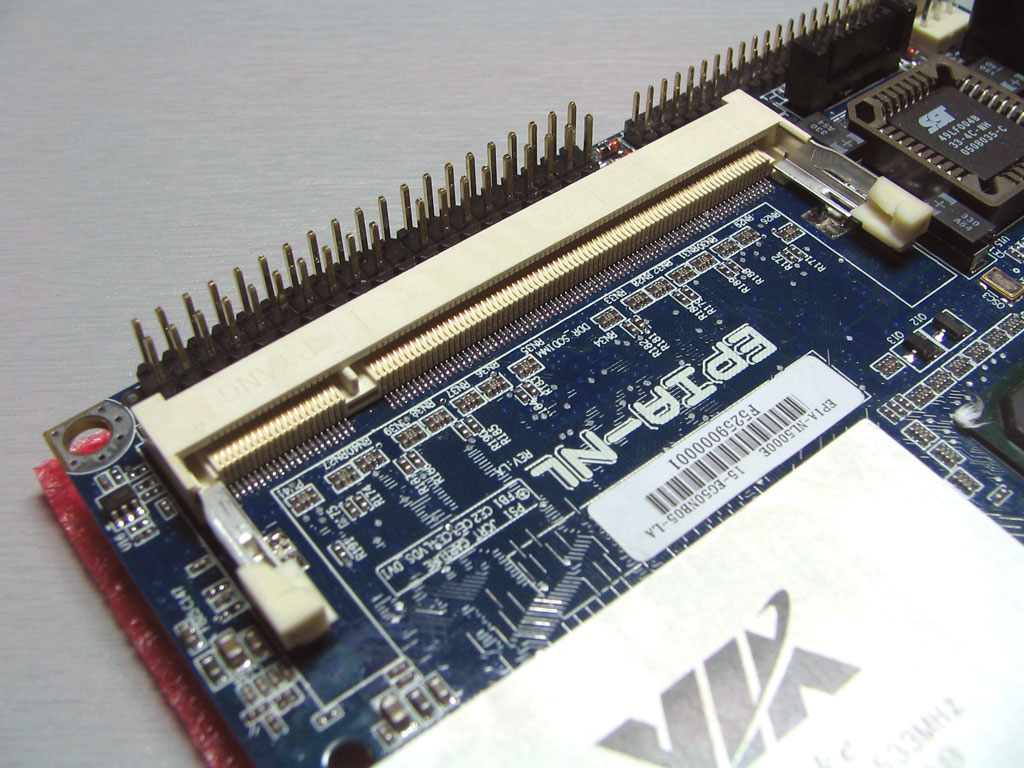

L'EPIA-NL est basée sur un chipset "intégré" au processeur dont nous parlerons plus tard. Le Southbridge est un VT8237R comme sur l'EPIA-EN. La carte dispose d'un slot DDR SODIMM pouvant acceuillir de la DDR266/333 ou 400. Au dos, on trouve un slot Mini-PCI classique pour une carte WiFi ou autre. On trouvera aussi un port IDE classique et un port IDE 44-pin de type portable. Comme nous l'avons déjà dit, tous les connecteurs externes utilisent des cables qui viennent se brancher sur la carte. L'alimentation est ainsi convertie d'un ATX classique vers un connecteur propriétaire, tout comme les ports VGA, réseaux, PS2, ...etc. Quelques exemples de ces cables :
 |
 |
 |
 |
Passons aux composants présents sur la carte :
- Etudes des composants :
|
NorthBridge VIA "Luke" |
|
 |

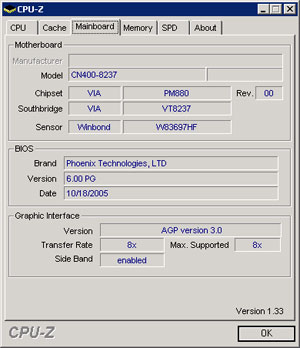

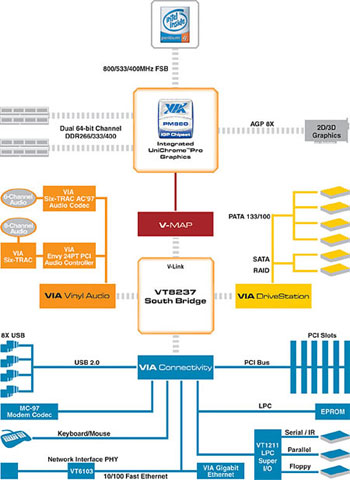

Si le CN700 de l'EPIA-EN etait en fait un P4M800CE, nous nous sommes rapidement aperçu que le Northbridge intégré au Luke était en fait un bon vieux PM880 de VIA que l'on connait depuis longtemps et qui est meme en fin de vie selon le site de VIA. Quelques specs :
|
 |
 |
| Le point étrange est le bus supporté. En effet, pour embarquer un PM880, il faut que le bus soit compatible avec celui des Pentium 4. Or le C3 n'est pas censé être compatible. Il se pourrait donc que le Luke soit un C3 adapté au bus P4 et qui embarque un chipset compatible dans le même package. |
|
SouthBridge VIA VT8237R |
|
|
Il est beau, il est performant, mais il date toujours de mi-2003 mon VT8237R. Qui n'en veut ? Incapable, comme beaucoup de fabricants, de sortir un nouveau Southbridge depuis 2 ans, VIA nous remet une couche de VT8237R. Si ce dernier commence largement à veillir sur des cartes modernes, il reste suffisant dans le cadre d'une carte Nano-ITX
|
 |
|
Contrôleur Super I/O Winbond W83697HG |
|
|
|
Le W83697HG de Winbond est un controleur Super I/O LPC classique. Il dispose de fonctions de monitoring Hardware avancées et de fonctions d'ajustage des vitesses de rotations des ventilateurs. Le reste de ses fonctionnalités est trés classique :
|
|
Générateur de fréquences ICS950913AF |
|
|
Encore un nouvel ICS inconnu au bataillon. Un indice toutefois. Celui-ci appartient à la famille 9509xx d'ICS, qui regroupe des PLL destiné à des chipsets VIA sur interface P4. Il semblerait donc bien que le Luke soit un C3 sur une interface QDR P4. Fréquence réelle mesure pour un FSB de 133 Mhz : 133.33 Mhz
|
 |
|
Controleur/Codec AC'97 VIA VT1617A |
|
 |
Sous ce composant LQFP 48-Pin se trouve le contrôleur audio AC'97 20-bit de VIA. Il dispose de six sorties indépendantes et d'un échantillonneur 20-bit/96KHz. Quelques specs :
|
|
Encodeur HDTV VIA VT1625 |
|
|
Nouveauté sur une carte mère, un encodeur HDTV. Celui-ci, bien sur de marque VIA, supporte les modes 720p et 1080i en sortie, mais n'est malheureusement pas compatible avec le Full HD, le 1080p. Cet encodeur supporte le NTSC et le PAL et est capable de sortir un signal vidéo composite, S-Vidéo en même temps qu'un signal RVB ou YcrCb. L'encodeur est aussi capable de réencoder un signal 640*480 jusqu'a 1024*768 en signal HD 1920*1080. Enfin, le VT1625 ne supporte pas le cryptage Macrovision, reservé au VT1625M. |
|
|
Controleur LAN 10/100 VIA VT1603L |
|
 |
Pas grand chose à dire sur ce composant qui est le plus simple controleur Ethernet 10/100 Mbit/s disponible chez VIA actuellement. Quelques specs :
|
- Etage d'alimentation :

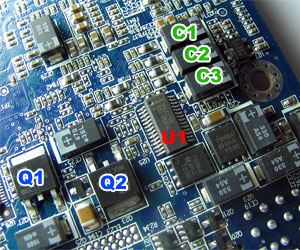

Voyons maintenant l'etage d'alimentation de l'EPIA-NL. Au premier coup d'oeil, on repere directement une spécificité : la carte est totalement dépourvue de condensateurs electrolytiques utilisés d'habitudes pour la regulation. On n'y retrouve que quelques condensateurs CMS sur le dos de la carte. Le régulateur de tension / driver de MOSFETs est également rare. Il s'agit d'un MAX1718 de chez MAXIM, qui commande une seule phase :
 |
 |
En fait, ce composant n'est pas destiné au Luke, mais a un autre CPU beaucoup, beaucoup plus ancien. La documentation indique que le MAX1718 est un PWM compatible "Intel Mobile Voltage Positioning 2 (IMVP-II)". Pour rappel, il s'agit de la norme mise en place par Intel en 2001 pour les ... Pentium 3 Mobile ! Une vieille connaissance donc. Nettement suffisant pour alimenter le Luke 533 MHz, comme nous allons le voir.
- EPIA-NL : Consommation électrique

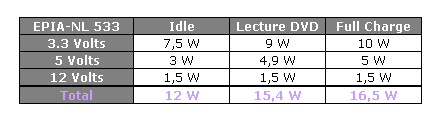

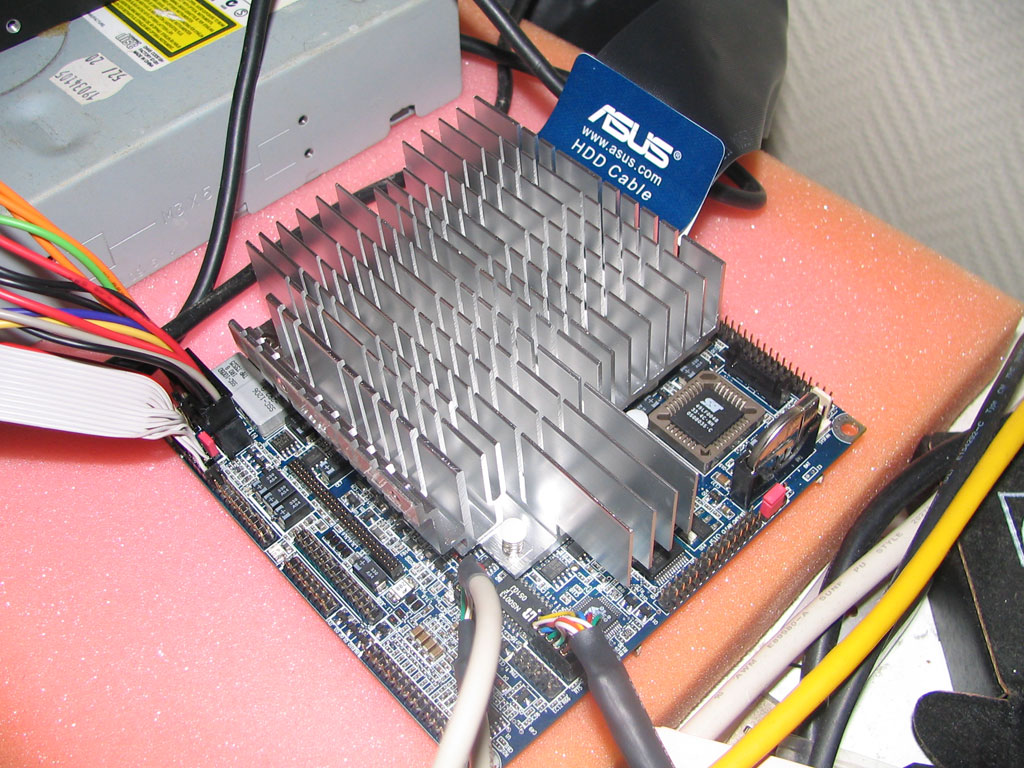

VIA fournit quelques informations sur la consommation électrique de l'EPIA-NL. Nous avons toutefois voulu tester par nous même cette consommation afin d'avoir un ordre d'idée. Les résultats sont quasiment identiques à l'EPIA-EN :
Etonnant puisque le C7 fonctionne tout de même à 1.5 GHz contre 533 MHz pour le Luke. A croire que la carte mère Nano-ITX consomme plus et que le process 90 nm utilisé pour le C7 est efficace.
- EPIA-EN : BIOS

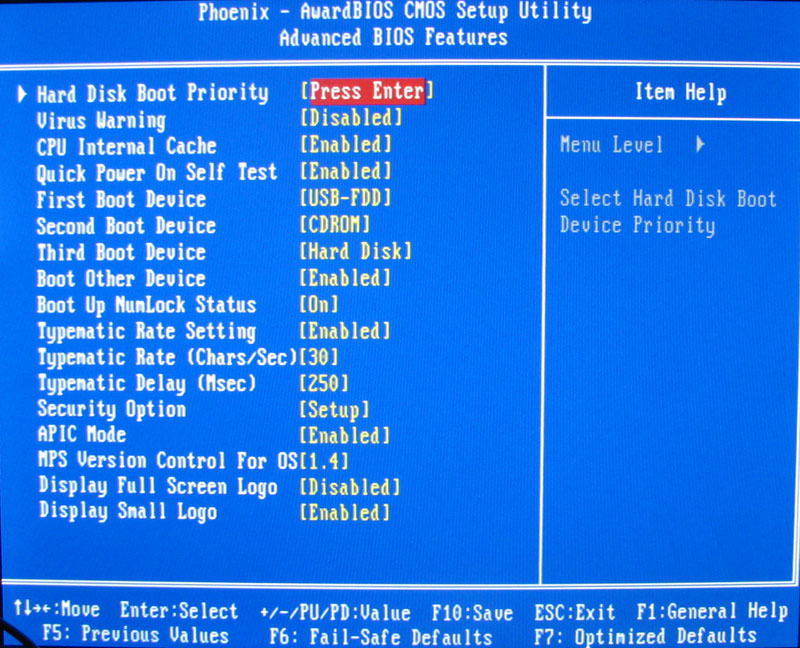

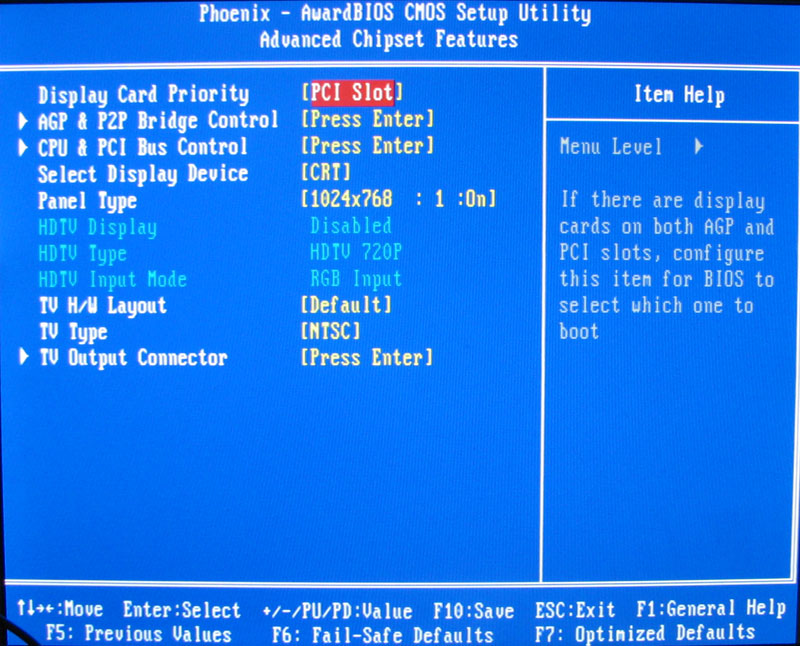

Pour terminer cette étude de la carte mère, quelques captures d'écrans du BIOS 1.08 de la carte :
Le logo de boot est identique à toutes les cartes au format ITX de VIA. Passons aux menus :
|
|
|
|

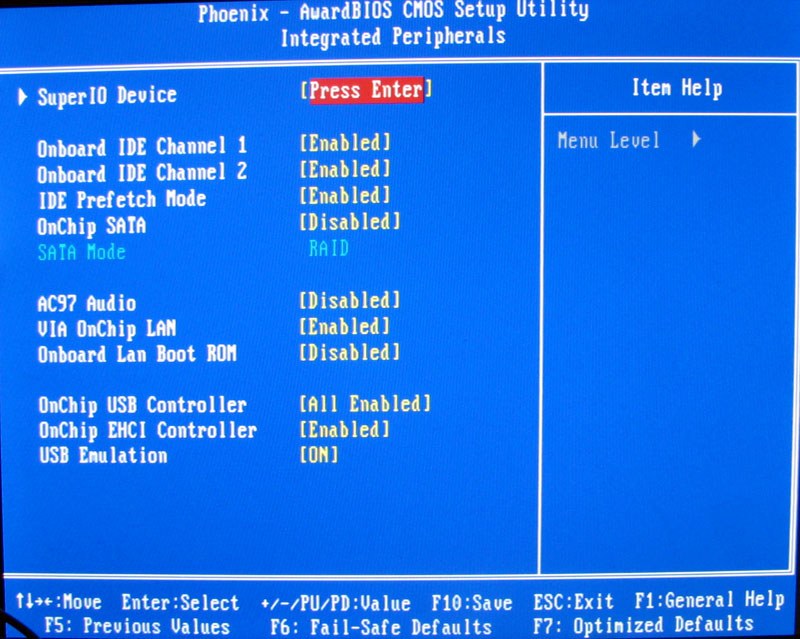

 Integrated Peripherals |

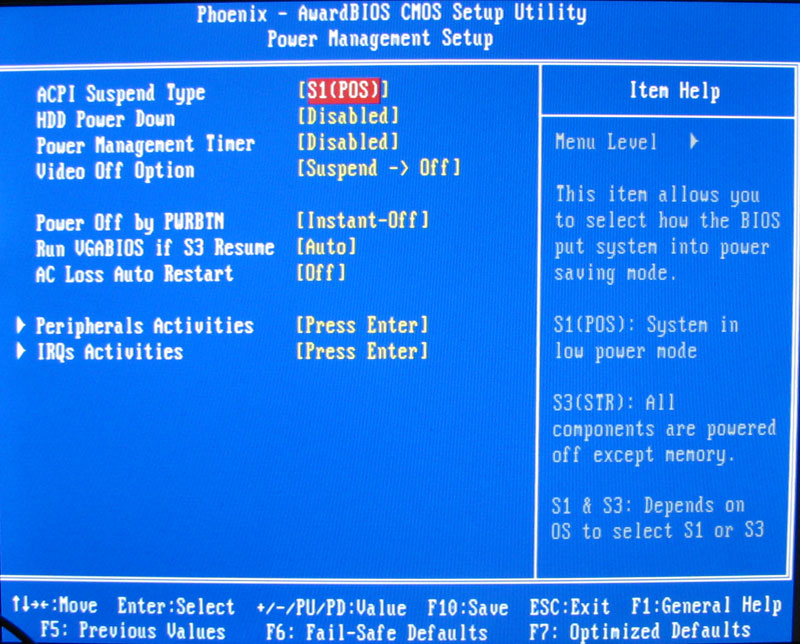

 Power Management Setup |

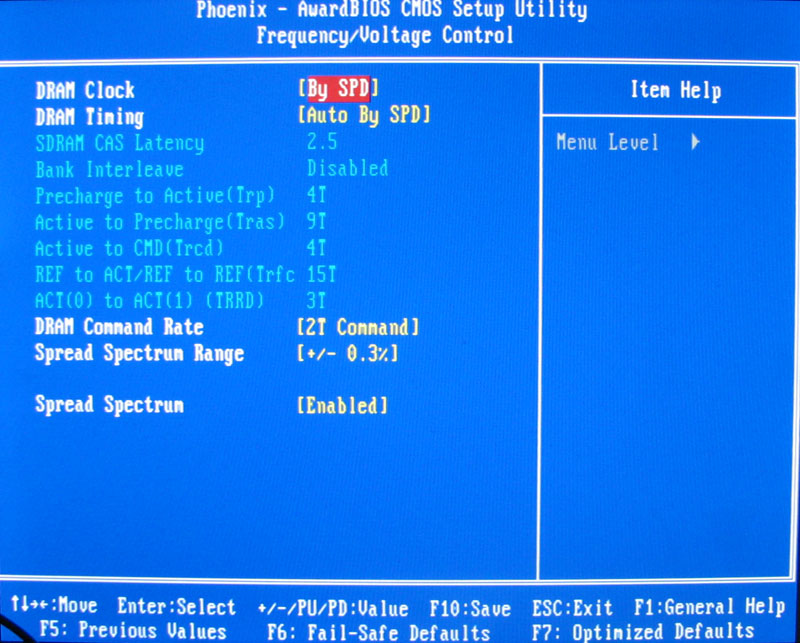

 Frequency/Voltage Control |
Rien à dire de spécial ici. Aucune fonction avancée n'est accessible et seuls les réglages de bases sont modifiables.
