Etude de l'AMD 8000
Lors de sa sortie dans quelques mois, l'Athlon 64 n'aura principalement à sa disposition que deux chipsets. Le premier sera bien sur l'AMD 8000 conçu par AMD et équipant la majorité des cartes beta. L'autre sera signé VIA et s'appellera K8T400 (ex-K8HTA). Selon nos contacts, ces deux chipsets sont prêts depuis quelques mois et les fabricants de cartes mères n'attendent plus que le feu vert d'AMD pour distribuer leurs cartes.
La famille AMD 8000 est constituée de trois composants :
- AMD 8111 : Commençons par le Southbridge HyperTransport d'AMD. Il s'agit ici du 8111, construit en grande partie sur les bases de l'AMD 768. Ce Southbridge supporte un contrôleur USB 1.1/2.0, l'UDMA133, l'AC97 et SMBUS. Il contient un pont PCI pouvant accueillir jusqu'à 8 slots bus master ainsi qu'un contrôleur LPC. Il est interfacé autour d'un contrôleur HyperTransport à 200 Mhz (400 DDR). Le Composant AMD8111 consomme moins de 2 Watts et se trouve sous forme d'un packaging PBGA de 492 pins.
- AMD 8151 : C'est le composant qu'on aperçoit sous le radiateur à la place du traditionnel Northbridge. Il s'agit en fait d'un pont AGP 8x Hypertransport. Ce composant peut fonctionner en mode AGP 3.0 (AGP 8x/4x) ou en mode AGP 2.0 (AGP 4x/2x/1x). Il dispose d'un bus 16 bits vers le CPU et 8 bits vers le Southbridge.

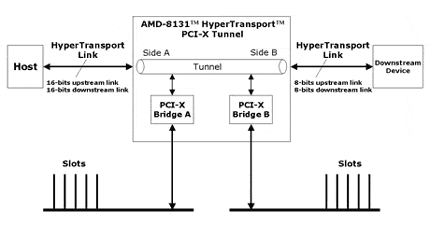

- AMD 8131 : C'est un composant annexe qu'on ne sera, au départ, amené qu'à rencontrer sur les serveurs. Il s'agit d'un contrôleur PCI-X Hotswap supportant jusqu'a 5 slots PCI-X 66/100/133 Mhz. Il supporte aussi le standard PCI 2.2 sur 32 et 64 bits. L'AMD 8131 dispose, comme le 8151 d'un bus Hypertransport 16 bits (1.6 Go/s) vers le CPU et 8 bits (800 Mo/s) vers le Southbridge.
Voyons maintenant en détails tous les composants qui se trouvent sur la carte ainsi que leurs fonctions.
- Etudes des composants :
|

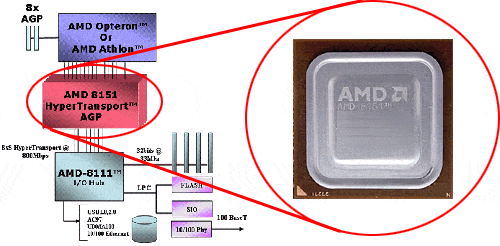

Pont HyperTransport AGP 3.0 AMD8151 |
|
 |
Comme nous l'avons vu ci-dessus, le pont AGP AMD8151 est un des deux composants principaux du jeu de composants AMD8000. Voici ses caractéristiques.
|
|

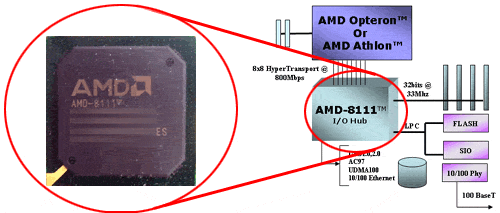

SouthBridge HyperTransport AMD 8111 |
|
|
Le Southbridge HyperTransport AMD 8111 est l'autre composant de base du chipset AMD 8111. Basé sur l'ancien Southbridge AMD 768, il supporte :
|
 |
|
Contrôleur Super I/O ITE 8703F |
|
|
|
L'ITE 8703F-A (identique au 8703F-A) est un contrôleur Super I/O LPC avec gestion des cartes à puces, MMC et SD integré.
|
|
Générateur de fréquences ICS 950403AF |
|
|
Chez ICS, les générateurs de fréquences vieux de plusieurs mois n'ont parfois toujours pas de Datasheets publics disponibles sur le site. On se doute, bien sur, que ce 950403AF ne sera pas référencé. Pourtant, on sait qu'il est capable de générer une fréquence de base de 100,133,166 et 200 Mhz Fréquence réelle mesure pour un FSB de 200 Mhz : 201.98 Mhz La fréquence générée de base par le générateur de fréquence est de 201.98 Mhz, c'est à dire que le processeur a une fréquence finale de 1413.92 Mhz |
 |
|
Controleur Ethernet - VIA VT6103 |
|
 |
Le VT6103 de VIA est un PNYceiver (qui permet de faire l'interface entre le port RJ45 et les fonctions reseaux integrées aux Southbridge VIA). Il permet une gestion de l'Ethernet 10-BaseT et 100-BaseTX en auto-négociation (Half & Full Duplex). Son Datasheet est disponible ici |
|
Controleur AC97 6 canaux Realtek ALC650 |
|
|
L'ALC 650 est en fait le contrôleur AC97 le plus évolué chez Realtek. Il reste un composant d'entrée de gamme, mais il supporte le S/PDIF ainsi que 6 sorties audios. Les drivers pour ce composant sont disponibles sur la majorité des systèmes d'exploitations grand public, Linux inclus. Son Datasheet complet est disponible ici |
|
