BIOS & Overclocking

On peut se demander si dans le cas d'un barebone, la pratique de l'overclocking est intelligente ou pas. En effet, tout overclocking génére de la chaleur qui, dans le cas d'un barebone, peut-etre critique à dissiper. Cependant, nous avons fait quelques tests jusqu'a une limite raisonnable en temperature. Avant tout chose, voyons le bios du SS50 :

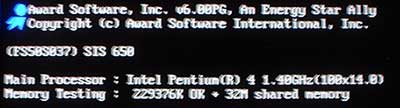

Le BIOS indique donc le quantité de mémoire partagée (32 Mo dans notre exemple) ainsi que la frequence du CPU et le FSB. Voyons maintenant les differentes options que propose le BIOS :

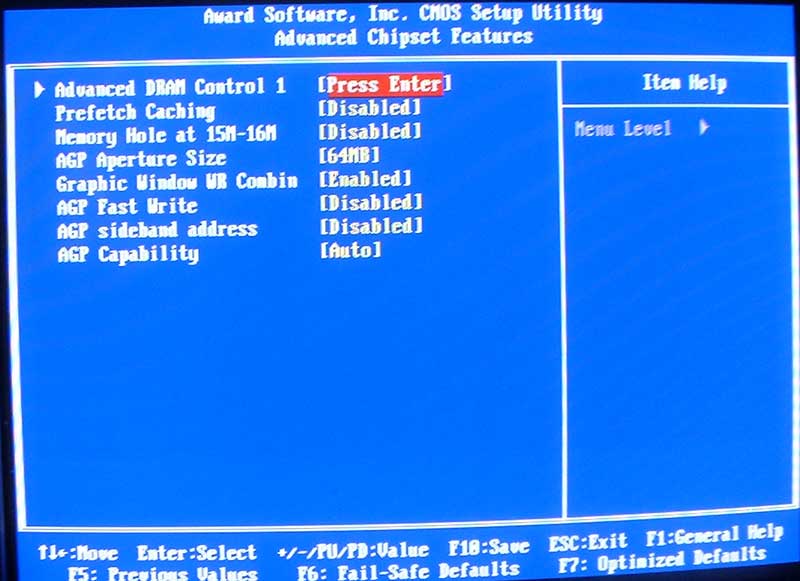

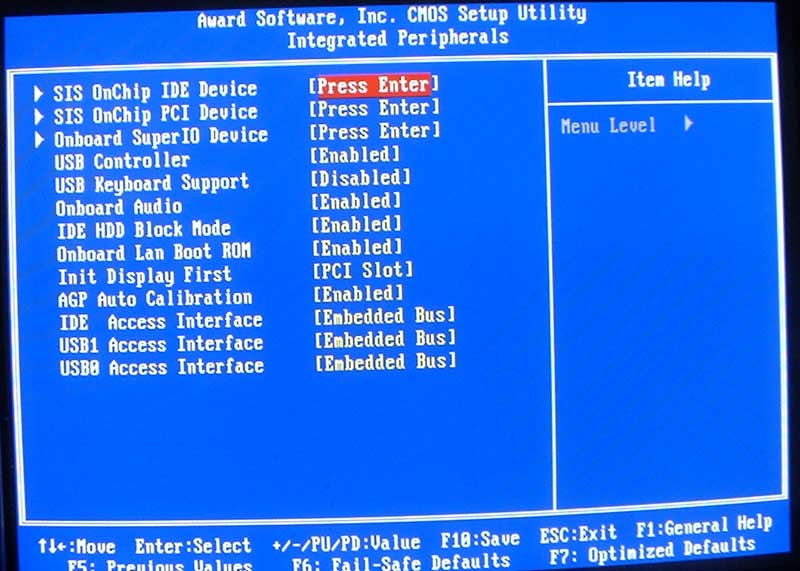

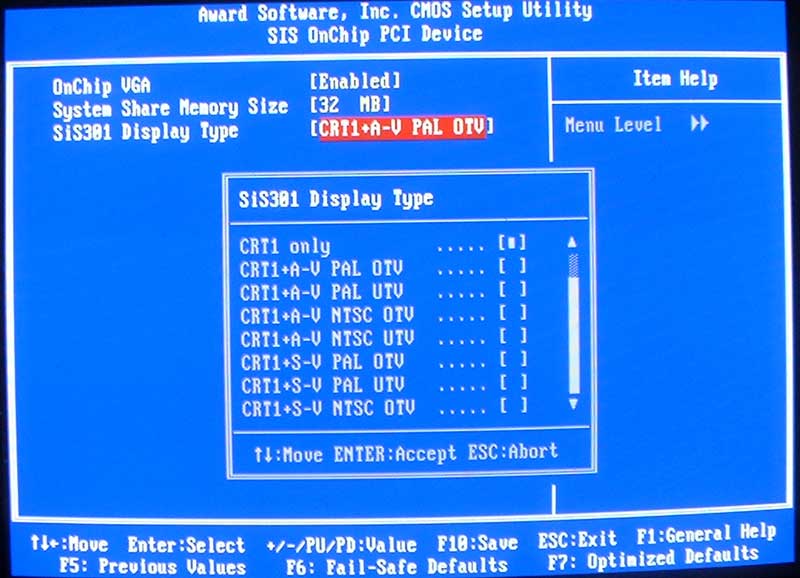

Advanced Chipset Features	Integrated Periphericals		SiS OnChip PCI device
PC Health Status		Frequency / Voltage Control

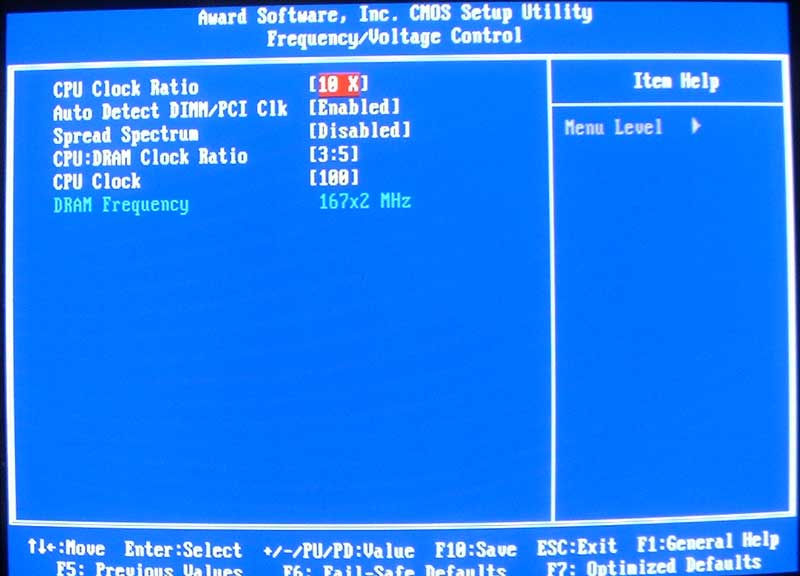

Pour une carte mere si petite, il faut avouer que les options n'ont rien a envier a une carte mére "normale". On peut regler les timings RAM trés précisemment ainsi qu'activer ou desactiver n'importe lequel des controleurs intégrés. Le type de Sortie TV est aussi réglable directement dans le BIOS. Dans le menu Frequency Control, on peut spécifier un FSB compris entre 100 et 165 Mhz ainsi qu'un ratio mémoire de 1:1 (DDR200), 3:4 (DDR266) ou 3:5 (DDR333).

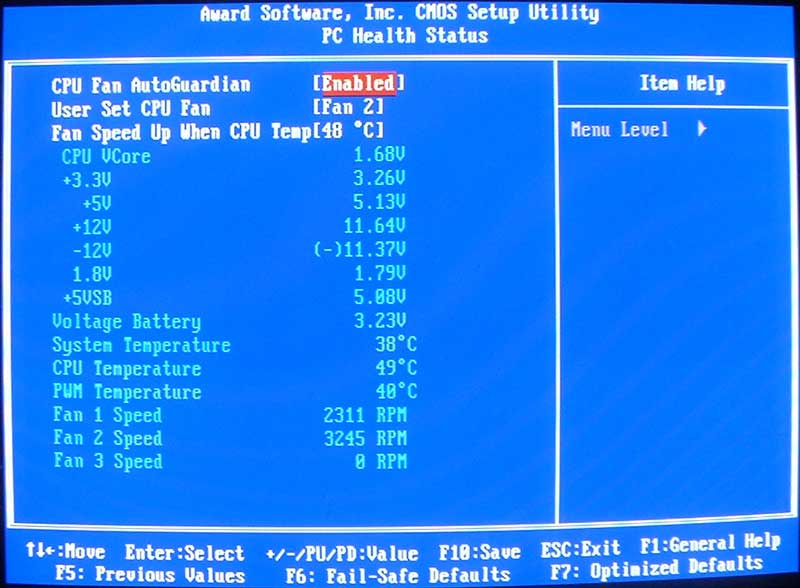

Le monitoring des tensions est lui aussi trés evolué.

• Rapport Température / bruit

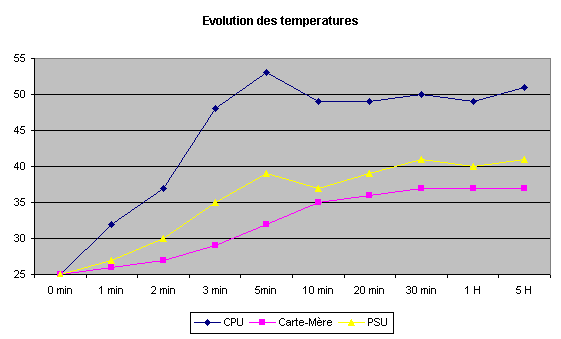

Il faut maintenant parler de temperature et de bruit. trois temperatures sont monitorées par le BIOS : le temperature du CPU, mais aussi de la carte mére (donc de l'interieur du boitier) et surtout de l'alimentation ! Nous avons mesuré ces températures a plusieurs intervalles de temps différents (temperature ambiante : 25 °C). Voici la courbe d'évolution des températures :

Notre P4 1.4 Ghz se stabilise en pleine charge aux alentours de 50°C ce qui n'est pas mauvais considérant la gravure en 0.18 µm. La temperature à l'interieure du boitier est en moyenne de 37°C.

Parlons du bruit maintenant. les premieres versions du SS50 étant bruyante de part les deux ventilateurs (CPU & Tour) qui tournaient à 4500 tr/m. Shuttle, conscient du probleme a rectifié le tir avec un nouveau BIOS ! En effet, le BIOS est équipé du systéme "CPU Fan AutoGuardian" qui permet de faire varier la vitesse des ventilateurs en fonction de la temperature. L'utilisateur peut spécifier la valeur au dela de laquelle les ventilateurs tourneront à leurs vitesses maximales (c'est a dire 4500 tr/min). Si la valeur n'est pas depassée, la vitesse de rotation est d'environ 2000 tr/min se qui rends ces ventilateurs trés silencieux. Pour notre pentium 4, nous avons opté pour 52°C. On voit d'ailleurs que sur le graphique la temperature grimpe puis descend soudainement.

Dans ce mode de fonctionnement, le ventilateur se met en route à pleine puissance de temps en temps, mais ce n'est pas vraiment génant et trés efficace niveau bruit.

Voyons maintenant les tests d'overclockings. Pour ceux si, nous avons utilisé notre Pentium 4 2 Ghz Willamette ainsi qu'un Pentium 4 Northwood 1.6 Ghz dont nous connaissons les capacités dans ce domaine.

• Pentium 4 2 Ghz Willamette

106 Mhz de FSB, ce n'est deja pas mal pour un petit barebone ! Sans compter que la température n'évolue quasiment pas avec cet overclocking.

• Pentium 4 1.6A Ghz Northwood

Le Pentium 4 Northwood a beaucoup plus de potentiel que le Willamette et permet de tester la carte dans les overclockings plus important:



FSB	Asus P4B266	Shuttle SS50
100 Mhz	OK	OK
105 Mhz	OK	OK
110 Mhz	OK	OK
115 Mhz	OK	OK
119 Mhz	OK	OK
120 Mhz	OK	OK
125 Mhz	OK	OK
133 Mhz	OK	OK
140 Mhz	OK	OK
150 Mhz	OK	Echec
155 Mhz	OK	Echec
160 Mhz	Echec	Echec
166 Mhz	Echec	Echec

140 Mhz soit 2240 Mhz ! C'est trés bon ! A cette fréquence, la temperature du CPU est tout de meme de 62°C en charge au bout de 2 Heure de fonctionnement ce qui est tout de meme beaucoup. Un petit boitier fermé n'est d'ailleurs pas fait pour un tel overclocking, mais celui-ci demontre les capacités de la carte mere et le savoir faire de Shuttle a ce sujet.
