DDR400 : Présentation du module
Comme nous pouvions nous en douter, le module DDR400 est basé
sur des chips TinyBGA, spécialité de Kingmax. Ces modules
sont présentés sur les nouveaux PCB Kingmax qui équipent
les derniers modéles de DDR333. La disposition des chips sur le
module est légérement décalée. Voyons sans
plus tarder ces précieux modules :
Comme on peut le voir sur cette photo, les exemplaires que nous a fournis
Kingmax sont les premiers samples ( S/N : 0000048 / 0000043 ). Pour info,
le module dont la photo a circulé recemment sur internet portait
le n° de série 0000045. le PCB utilisé par les ingénieurs
de Kingmax est exactement de la même hauteur que celui de la DDR333,
mais l'emplacement des chips a été décalé
vers le bas. Pour plus d'informations sur la technologie TinyBGA et ses
caractéristiques, je vous invite à consulter notre article
sur la DDR333 qui décrit le procédé en détail.

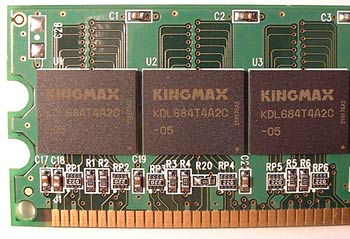

Voyons d'abord les chips que Kingmax a utilisés :
|
Les chips utilisés par Kingmax pour la DDR400 sont des chips 5 ns donc spécifié pour 1/5e-9 = 200 Mhz. Il est tout de meme impressionnant de retrouver la meme frequence sur un module DDR-SDRAM que celle qui équipait les GeForce2 Pro il n'y a pas si longtemps... Petit récapitulatif sur le rapport temps d 'accés / fréquence
|
 |
Kingmax nous affirme que ces modules sont certifiés en CAS 2.5
(comme tout module de bonne qualité) en mode DDR400. Ainsi, à
une frequence de 200 Mhz (soit 400 DDR), cette mémoire offre une
capacité de débit de 3.2 Go/s. Cependant, il faut pouvoir
utiliser ce débit et si le bus du CPU ne consomme pas autant de
bande passante, le gain sera quasiment nul (voir le KT333 qui propose
2.7 Go/s avec la DDR333 sur le bus EV6 des Athlons qui n'en requiert que
2.1 Go/s puisqu'il fonctionne à 133 Mhz).

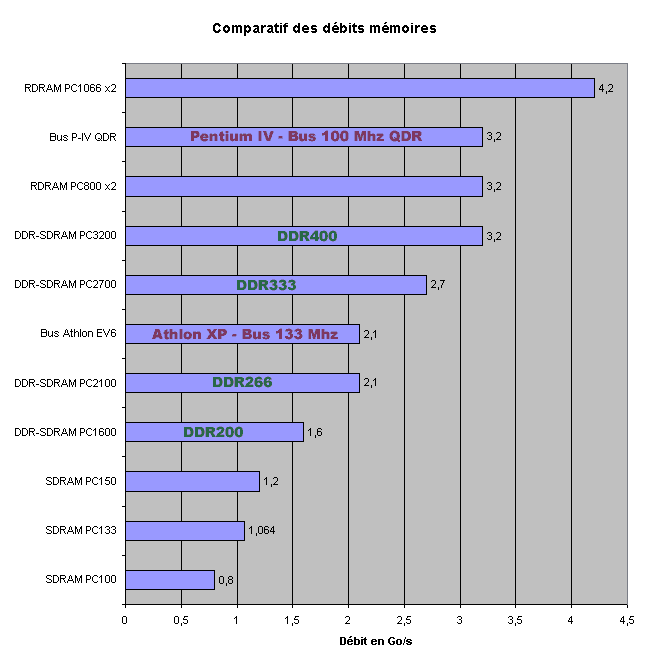

Comme on peut le constater ici, utiliser de la DDR333 ou même de
la DDR400 sur un Athlon XP fonctionnant sur son bus "standard"
à 133 Mhz (266 DDR) n'a absolument aucun intérêt...
Pour en voir un, il faut augmenter le bus système de l'Athlon de
133 à 200 Mhz. Dans ce cas, le bus EV6 "consomme" 3.2
Go/s au lieu de 2.1 Go/s et l'intérêt de la DDR400 est tout
autre. Concernant le Pentium 4, celui-ci nécessite 3.2 Go/s de
bande passante pour ne pas être bridé par la mémoire.
cette capacité est acquise par 2 canaux Rambus PC800 ou.... un
module de DDR400 !
Contrairement à l'Athlon, le Pentium 4 peut utiliser pleinement
ce débit mémoire de deux façon :
- Bus Asynchrone : C'est a dire que le CPU fonctionne a une vitesse différente de la ram. Cependant, comme, meme à 100 Mhz, le Pentium 4 requiert 3.2 Go/s de Bande passante, une désynchronisation est tres bénéfique et le débit disponible est exploitable à 100%.
- Bus Synchrone : le Bus Synchrone signifie que la mémoire et le CPU (donc le FSB) fonctionnent à la meme fréquence. Dans notre cas, ce sera 200 Mhz puisque c'est la fréquence de base de la DDR400. Faire fonctionner un Pentium IV à 200 Mhz de FSB ( 800 QDR ) represente un overclocking de 100% sur le FSB d'origine...
Bref, pour utiliser les capacités de ces mémoires, il faut que le bus du processeur puisse l'exploiter. C'est donc l'Athlon qui nous posera le plus de probleme pour la DDR400 puisqu'il faudra utiliser un bus synchrone pour vraiment tester cette mémoire. Voyons ca.
